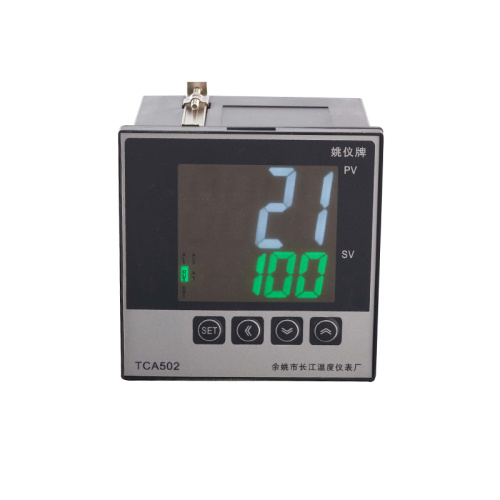

TCA-502 منظم درجة الحرارة الذكي

Ⅰ . المواصفات الفنية

1. دقة القياس: ±0.5% درجة مئوية

2. خطأ تعويض الوصلة الباردة: ±±2.0°C

3. فترة أخذ العينات : 0.2 ثانية

4. نطاق التوقيت: 2 - 120 ثانية

5. فترة التحكم: إخراج التتابع من 2 ثانية إلى 120 ثانية ، في حين أن الإخراج الآخر هو 2 ثانية

6. مخرج اتصال التتابع: AC220V/7A (حمل مقاوم) أو AC220V/0.3A (حمل حثي) ؛

7. محرك إخراج إشارة SSR: تيار المحرك ≥ 15mA، الجهد ≥ DC9V؛

8. مدخلات طاقة التيار المتردد : AC85 ~ 242 فولت ، 50/60 هرتز

9. بيئة العمل : درجة الحرارة 0 ~ 50.0 درجة مئوية، الرطوبة أقل من 85% رطوبة نسبية، خالية من الغازات المسببة للتآكل والتداخل الكهرومغناطيسي القوي

Ⅱ . M نموذج C قصيدة تعريف

تك □ 5 □ 1 □

1 2 3 4 5

1: البعد السطحي (مم)

⑴ ( مم ):   أ: 96 × 96 × 85/92 × 92 ؛ ب: 60 × 120 × 90/68 × 68؛  د: 72 × 72 × 100/68 × 68؛ ه:48×96×80/44×92;

واو: 96 × 48 × 80/92 × 44 ；  جي:48×48×75/44×44 ؛ الارتفاع: 80×160×85/75×152

(2) رقم السلسلة: إعداد مفتاح دفع لطيف بـ 4 مفاتيح ، صف مزدوج 4-LED شاشة رقمية أداة ذكية تعمل بالذكاء الاصطناعي، يمكن اختيار نوعين من المقاومات الحرارية، ويمكن تخصيص نطاق درجة الحرارة

⑶ إنذار إضافي: '0': لا يوجد إنذار'1': يوجد إنذار نقطة؛ (يمكن ضبط إنذارات الحد العلوي والسفلي بنفسه في القائمة) .

(4) نوع إشارة الإدخال: '1': إشارة الإدخال مزدوجة حرارية، '2': إشارة الإدخال مقاومة للحرارة

( 5 ) لا توجد كلمة لاحقة لإخراج جهة اتصال التتابع؛ G: محرك إخراج إشارة الجهد SSR؛

Ⅴ . عملية​

1.  منطقة الإعداد الأولى: قم بتوصيل المستشعر بشكل صحيح وفقًا لنظام الاتصال، بعد التشغيل، اضغط على مفتاح SET 3Sec للدخول إلى منطقة الإعداد الأولى، وسيعرض المقياس رمز المعلمة 2 ~ 25 البديل في النافذة في الصف العلوي ويعرض بيانات المعلمة في الصف السفلي. ثم اضغط على المفتاح ▲.▼ أو t لضبط المعلمة، ثم اضغط بعد ذلك على مفتاح SET للحفظ. اضغط لاحقًا على مفتاح SET + مفتاح t للخروج مباشرة. سيتم حفظ البيانات تلقائيًا وسحب الإعداد، إذا لم يتم اتخاذ أي إجراء بالضغط على أي مفتاح لأكثر من 10 ثوانٍ.    ملاحظة: المعلمة P 1 0 هي رمز القفل ،

لفتح خيارات التشغيل، اضبط رمز القفل على 0 ؛

لتعديل SP أو TE،  ضبط القفل = 1؛

لمنع تعديل كافة المعلمات ، قم بتعيين القفل >1 .

       لا يمكن للمستخدم تعيين المعلمة أكبر من 50، وإلا فإنه سيتم العودة إلى المصنع  الأصل آل الإعداد

2.  منطقة الإعداد الثانية : قم بتوصيل المستشعر بشكل صحيح وفقًا لنظام الاتصال، بعد التشغيل، اضغط على مفتاح SET لثانية واحدة أو مرة واحدة للدخول إلى منطقة الإعداد الثانية، افعل نفس الطريقة التي تم بها تعيين المعلمة " SP" أعلاه .

Ⅵ . أقوم بإعداد نفسي​

إذا تم العثور على أداء سيئ عند استخدام جهاز القياس لأول مرة، أو بسبب حالة رهيبة، فيجب ضبط المعلمة، مثل PID، مرة أخرى على النحو التالي : بعد ضبط القيمة المطلوبة، قم بتعيين HY على 0.5 ～ 1.0 درجة مئوية، واضبط "AT" على وضع التشغيل ، وسيومض مؤشر AM، ويدخل جهاز القياس في حالة الإعداد التلقائي، ويكون الجهاز تحت التحكم في التشغيل/الإيقاف (موضعين) ； بعد ثلاثة اهتزازات، سيحفظ الجهاز تلقائيًا معلمة PID، ومؤشر AM سوف يخرج، وانتهت عملية الإعداد.

ملاحظة : ① إذا انقطعت الطاقة عندما يكون جهاز القياس قيد عملية الإعداد التلقائي، فسيتم إعادة تشغيل الإعداد في المرة القادمة بسبب ذاكرة جهاز القياس؛

② إذا كان الإعداد قد انتهى، فما عليك سوى ضبط "AT" على وضع إيقاف التشغيل، ثم سيخرج جهاز القياس، ولكن نتيجة الإعداد ستكون غير صالحة.
