| الدفع نوع: | T/T,Paypal |
| إنكوترم: | FOB,CFR,CIF,EXW |
| أدني كمية الطلب: | 2 Piece/Pieces |
| نقل: | Ocean,Land,Air,Express |
| ميناء: | NINGBO,SHANGHAI |
الظل:
نموذج: AQZ
علامة تجارية: CJ
Origin: الصين
| بيع الوحدات | : | Piece/Pieces |
The file is encrypted. Please fill in the following information to continue accessing it
ⅰ _
بادئ ذي بدء ، شكرًا لك على استخدام عدادنا ، يحتوي هذا الدليل على تعليمات لتثبيت العدادات والعمليات وإعداد المعلمات في الكمبيوتر.

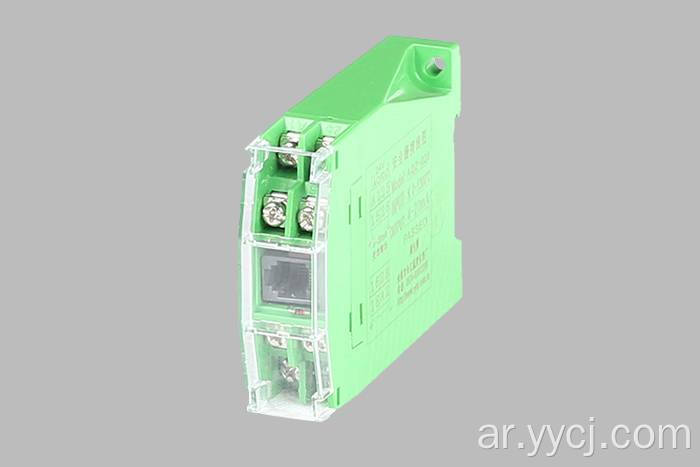

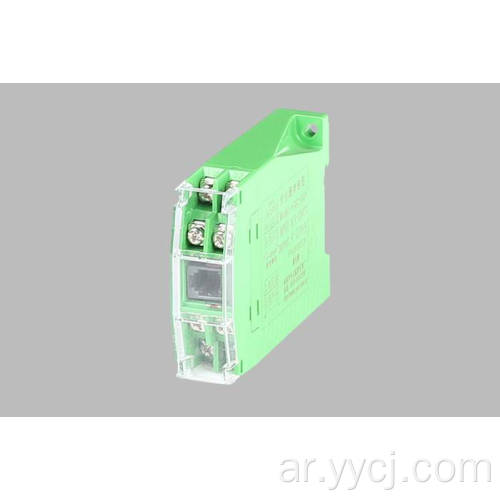

يعد جهاز إرسال درجة حرارة نوع AQZ Type Type نوعًا جديدًا من العداد الذي طورته شركتنا مؤخرًا ، وذلك باستخدام تقنية العزل الكهروضوئية ، وعملية تصنيع SMT ، والمعايير الدولية لتركيب DIN ، ولديها جهد واسع ، وحجم صغير ، وعمر طويل ، وسهل التثبيت ، ومكافحة المؤتمرات القوية ، وغيرها من المزايا. الأجهزة مخصصة لمجموعة من مدخلات الإشارة ، ومجموعتان إخراج إشارة متزامن ، الاتصالات باستخدام اتفاق Modbus ، من خلال واجهة RS-485 مع جهاز الكمبيوتر أو الجزء الذي يتم التحكم فيه على PLC على الإنترنت للتركيز على عدادات المراقبة والتحكم ، فيما يتعلق بمقياس الكمبيوتر الشخصي يمكن تعديل المعلمات من خلال الكمبيوتر.
ⅱ . الفهرس الفني
1 、 نوع الإدخال: Cu50 、 Pt100 、 k 、 e 、 j 、 t 、 s 、 r 、 wr25 、 n 、 f2、0-5v 、 1-5V
2 、 دقة الإخراج: ± 0.5 ٪ FS
3 、 إشارة الإخراج: مجموعتان 4 ～ 20mA (قابل للتعديل من خلال المعلمة outh 、 outl)
4 、 البعد الكلي （مم ： 106 × 76 × 25
5 、 مصدر الطاقة ： AC/DC 24 ～ 36V
6 ظروف عمل ： درجة الحرارة 0 ～ 50 ℃ ， الرطوبة ﹤ 85 ٪ RH بدون.
التآكل والكهرومغناطيسية القوية الاضطراب.

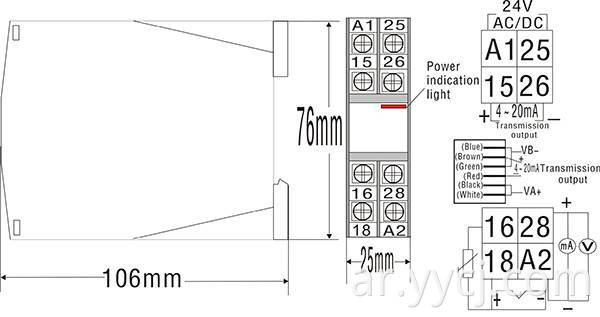

ⅲ . Size Size Way و Meter Connection Scheme （ Consult ）
ⅳ . وضع إعداد الكود
| Series | code | Name | Remark | Setting range | Ex-Factory |
| 1 | Pb | Sensor erroramendment | The sensor have deviation can use itemto revisal | 0～±20.0 | 0.0 |
| 2 | FILT | Filt modulus | The first order lag filter coefficient, the value is greater, the performance anti-jamming moment is stronger, but the response time lag. The pressure and flow control of its value should be smaller, temperature and level control should be relatively large | 0～50 | 20 |
| 3 | OUTH | Allow exportsmax value | Restrain maximum value of adjust output. | outL～2200 | 2000 |
| 4 | OUTL | Allow exports min value | Restrain minimum value of adjust output | 0～outH | 400 |
| 5 | LocK | Code lock | 0-all the parameter can be revised1-only the SP can be revised | 0～50 | 0 |
|
6 |
Sn |
Input type |
‘0’Cu50 –50.0～150.0℃； ‘1’Pt100 –199.9～200.0℃；‘2’Pt100 –199.9～600.0℃； ‘3’K -30.0～1300℃；‘4’E -30.0～700.0℃ ； ‘5’ J -30.0～900.0℃；
‘6’T -199.9～400.0℃； ‘7’ S -30～1600℃； ‘8’ R -30.0～1700.0℃； ‘9’ WR25 -30.0～2300.0℃； ‘10’ N -30.0～1200.0℃； ‘11’ Idiosyncratic type ； ‘12’ 0～5V(0～10mA)； ‘13’ 1～5V(4～20mA) |
0～13 |
random |
| 7 | P-SH | Display the high limit | P-SH decide the display range, the value and unit are decided by factory and client freely. | P-SL～9999 | random |
| 8 | P-SL | Display the low limit | P-SL decide the display range, the value and unit are decided by factory and client freely. | -1999～P-SH | random |
| 9 | Addr | Communication addres | The meter’s number in the control system | 0～63 | 0 |
| 10 | BAud | Communication baud rate | ‘0’1200；‘1’2400； ‘2’4800； ‘3’9600 | 0～3 | 9600 |
عندما يقوم العداد بتوصيل الكمبيوتر الشخصي RS-485 ، يمكنه تعديل معلمات العداد من خلال الكمبيوتر ، ترتيب المعلمات يرجى الرجوع إلى الجدول 4-1. العنوان الافتراضي للاتصالات "0 ″ ، معدل الباود لـ" 9600 ″. لتوصيل أمتار متعددة ، تم تعديل عنوان برنامج الكمبيوتر الشخصي لـ "0 ″ ، تم تغيير معدل Baud إلى" 9600 ″ ، في هذا الوقت الاتصال على متر ، سيتم تغيير معلمات عنوان القائمة إلى معلمات رقمية أخرى (ليست أكبر من 63) ، بعد 63) ، بعد ذلك التحرير ثم متر آخر لتعديل العنوان. كل متر هو العنوان الوحيد ، لا يمكن تكراره. وهكذا حتى نهاية تعديل أداة التوصيل. ⅴ . مقياس الاتصالات والمعلمات المعدلة
ملاحظة: عندما قام العداد بتعديل العنوان ، فإن العنوان العددي المسمى أفضل على العداد يتجنب الالتباس. يشير استخدام برنامج الكمبيوتر إلى وظيفة المساعدة في برنامج الكمبيوتر.
4 ～ 20ma أو 0 ～ 10mA يمكن أن تحقق المدخلات الحالية الخطية عن طريق تغيير 250Ω أو 500Ω مقاومة إلى 1 ～ 5V أو 0 ～ 5V إشارة الجهد ， ثم المدخلات من محطة A2、28.
ⅵ . تحليل الأخطاء والتخليص
يتبنى سياج السلامة عملية إنتاج متقدمة ، ولديها اختبار صارم قبل مغادرة المصنع ، فإنه يحسن موثوقية العداد. الخطأ المعتاد الناجم عن العملية الخاطئة أو إعداد المعلمة. إذا وجدت أن الخطأ لا يمكن التعامل معه ، يرجى تسجيله وتواصل مع الوكيل أو الولايات المتحدة. الورقة 6-1 هي الخطأ المعتاد لسياج السلامة في التطبيق اليومي ：
الورقة 6-1 التعامل مع الأخطاء الشائعة
| fault symptom | analysis of causes | Disposal measurement |
| Abnormal power |
1、Poor contact of power cord
2、Power switch without lose |
Check the power |
| PC display do not correlate with the facts.（display‘FF’） |
1、Sensor model mismatch
2、Wrong signal connection |
1、Check sensor model and meter interior input parameter 2、check signal wire
3、Check communication wire |
| Abnormal output | 1、Wrong connecting output wire |
1、Check output connection
2、Check parameter OUTH、OUTL |
