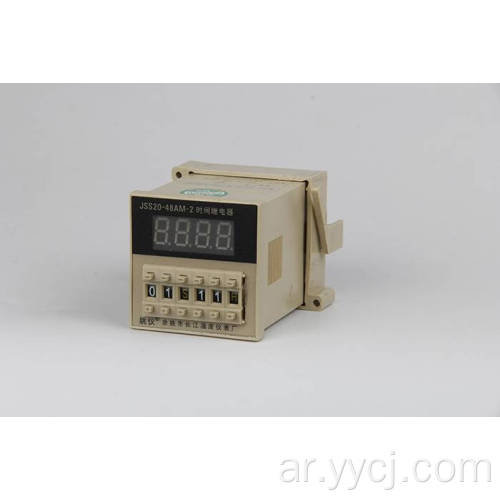

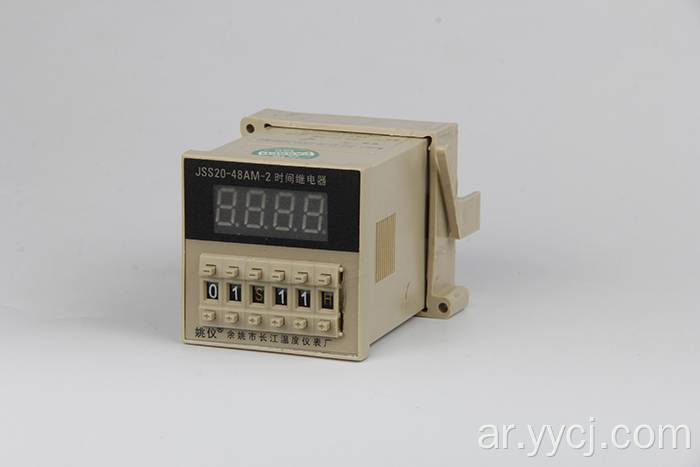

JSS20-48-2 التحكم المزدوج التحكم في وقت العرض الرقمي التتابع

JSS20-48- (2*99HMS) مرحلة التتابع وقت العرض الرقمي Double Control Control هو نوع من إطالة الاتصال بالكهرباء وواحد من أدوات التحكم حديثًا خلال هذه السنوات-تتبنى التتابع وحدة المعالجة المركزية والشاشة 4-LED ، وتطبق المكون AC 60Hz ， الجهد التشغيل هو 220 فولت ， والتحكم في الدائرة خلال الوقت المحدد.

ⅰ 、 الفهرس الفني

1 、 طريقة العرض ： شاشة 4 تقودها مباشرة الوقت ；

2 、 التمييز بين القدرة ： 1S 、 1min 、 1H ；

3 、 نطاق التحكم ： 1S ～ 99H ；

4 、 طريقة الإعداد ： الثانية （S） 、 دقيقة （m） 、 ساعة （h） يمكن أن تحدد عن طريق الاختيار بحرية ；

4 、 مصدر الطاقة ： AC85 ~ 242V/24V 50Hz

5 、 استهلاك الطاقة ： ﹤ 3W

6 、 قدرة مشغل الإخراج: AC220V 3A (الحمل السلبي المقاومة)

7 ظروف عمل ： درجة الحرارة 0 ～ 50 ℃ ， الرطوبة ﹤ 85 ٪ RH دون وضع الغاز التآكل.

ⅱ 、 الإعداد

وفقًا للبعد ، افتح ثقبًا في فتحة التثبيت ، قم بتثبيت ترحيل الوقت في فتحة التثبيت بإطار.

البعد العام （مم ： 48 × 48 × 125 حجم الفتحة （ملم ： 45 × 45

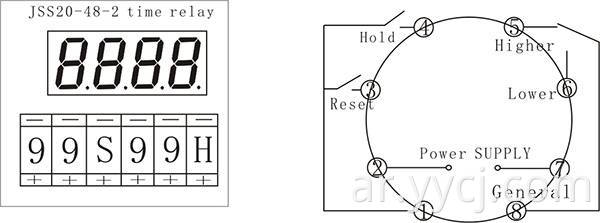

ⅲ 、 اللوحة والاتصال (استشارة)

ⅳ 、 طريقة للاستخدام

1 、 نظرًا لأن الترحيل لديه وظيفة التذكارية - يجب أن يكون صالحًا حتى تحديد الوقت قبل فتح الطاقة ، يجب أن يكون الوقت المتميز لبدء تكرار التتابع أكثر من 0.5 ثانية.

2 、 قم بتعيين جميع المفاتيح ， افتح الطاقة - يعرض وبدء توقيت حتى الوقت المحدد. مع تغير جهة الاتصال - انتهى التحكم في الوقت.

3 、 افتح الطاقة ، وهما اثنين من LED في توقيت البدء في الجانب الأيسر ، فإن ترحيل الوقت "العام" 、 "السفلي" هو الاتصال "العام" 、 "أعلى" فصل حتى وقت الخروج من الوقت المحدد في الجانب الأيسر ， ， تصل الوقت المتزايد في الوقت المناسب "、 'lower' disconnect ， 'general' 、 、 、 、 、 ； ； ； ； time time couple ， time time ， time time ， time time time ， time time Relay's'general '、' lower 'connect ，' general '、' أعلى 'disconnect ； في وقت واحد ابدأ في توقيت الجانب الأيسر مرة أخرى ， التحكم في الدائرة مثل هذا.

4 、 وظيفة إعادة وضع ： في أي وقت لتبديل محطة إعادة وضع ، ستعود الترحيل إلى الحالة الأصلية.

5 、 وظيفة الإيقاف المؤقت ： أثناء وقت العمل ، قم بتشغيل محطة الإيقاف المؤقت ， سوف يتوقف التوقيت ويعرض الوقت الحالي وعلامة موجهة "P". بعد ذلك ، ابدأ التوقيت مرة أخرى ، يمكن أن يتراكم الوقت.

6 、 خلال بيئة الطاقة الكهربائية القوية والسلك الطويل لمحطة إعادة وضع ، و Pause Terminal ، يرجى استخدام Lead Shield.

7 、 لا تدخل الجهد لإعادة وضع محطة التوقف وتوقف التوقف لتجنب الإضرار بالمنتج.
