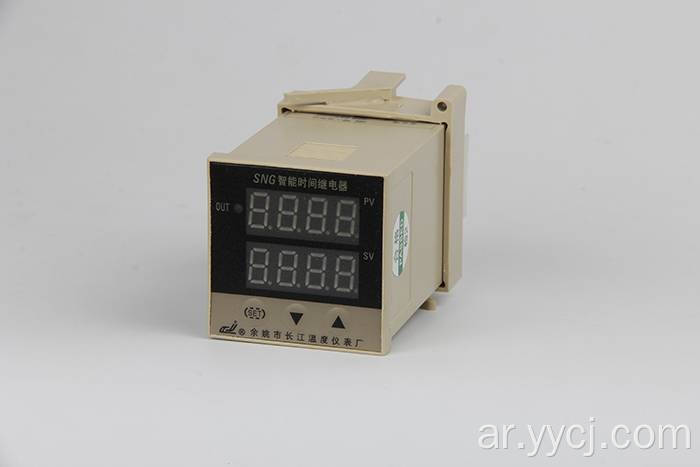

SNG Double Time Control Relay Ambly Time Relay

SNG Double Time Control Relay Artement Time Relay عبارة عن مقياس عرض ذكي من الصفوف المزدوج ، يتم تشغيله بثلاثة مفاتيح ، وله وظيفة الإعداد المفرد 、 وقت الإعداد المزدوج. مجموعة المعلمات ISFAST ، عرض الرموز بسيطة. يتبنى العداد تصميم Super Super Super Clust-Clugh ، جودة موثوقة.

ⅰ 、 المواصفات التقنية:

دقة الساعة: الفئة 0.005 ٪ FS

طاقة التلامس على إخراج التتابع ： AC220V 5A (تحميل المقاومة)

قوة العمل: AC85 ～ 242V 50/60Hz

المدى الزمني: 0 ~ 9999Second أو 0 ~ 9999minute

بيئة العمل: درجة الحرارة 0 ～ 50 ℃ ، الرطوبة ≤ 85 ٪ RH دون التآكل والإشعاع الكهربائي القوي

الحجم الكلي وثقب التثبيت (مم): 48 × 48 × 90 ؛ 44 × 44

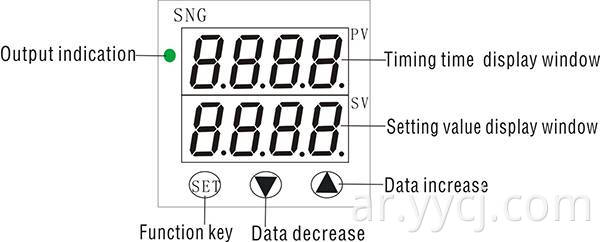

ⅱ 、 وصف لوحة （استشارة）

ⅲ 、 تشغيل الأداة

كهربة بعد أخذ دائرة الطاقة والتحكم وفقًا لمخطط الاتصال ، ثم تبدأ الأداة في اختبار نفسها لمدة ثانية واحدة.

قم بتوصيل محطة إعادة الضبط ، وتوقيت بدء العداد ، ويتم تشغيل التوقيت وفقًا لمعلمات العدادات ؛ افصل محطة إعادة تعيين ، ويتخلص وقت العداد. عندما يكون المؤشر الخارجي للوحة قيد التشغيل ، فإن أطراف العدادات 7،8 لها إخراج.

اضغط على مفتاح SET 3S ENTER في منطقة الإعداد ، وسيعرض العداد رمز المعلمة 1 ～ 4 في النافذة في الصف العلوي وعرض بيانات المعلمة في الصف السفلي. في هذا الوقت ، اضغط على مفتاح ▲ أو ▼ لضبط بيانات المعلمة ، ثم اضغط على مفتاح SET للحفاظ عليه. إذا لم تضغط في غضون 10 ثوانٍ على كل مفتاح ، فسيتم الحفاظ على البيانات تلقائيًا وسحب الإعداد.

تتميز ترحيل الوقت بوظيفة الذاكرة عندما يتم قطع الطاقة ، عندما تنشأ ظاهرة انقطاع التيار الكهربائي في دورة الاستخدام ، والمحملة التالية بالكهرباء-يستمر المقياس تلقائيًا في العمل من آخر فترة توليد الطاقة.

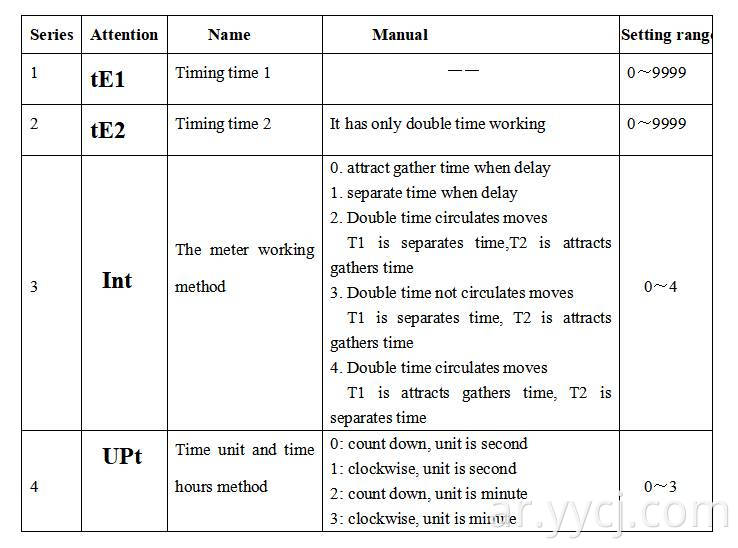

ⅳ 、 رمز المعلمة

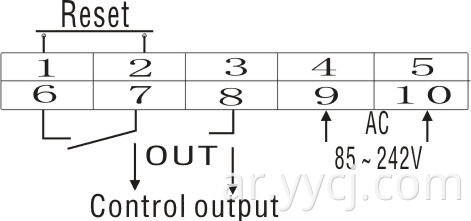

ⅴ 、 مخطط الاتصال (استشر):

ملاحظة: ستستمر شركتنا في تحسين تكنولوجيا المنتج ومواصفات التصميم. إذا تم تغيير ، يرجى تخضع ل كائن المواد ، دون إشعار.
