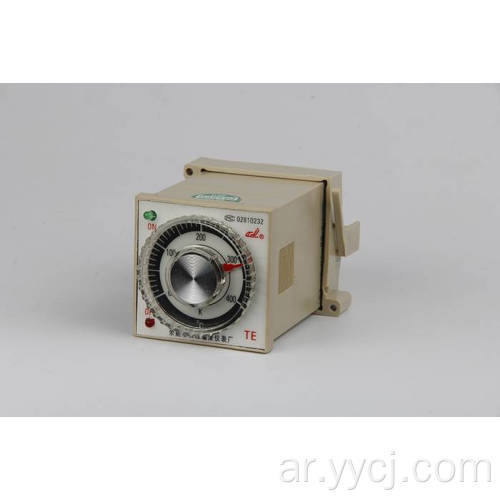

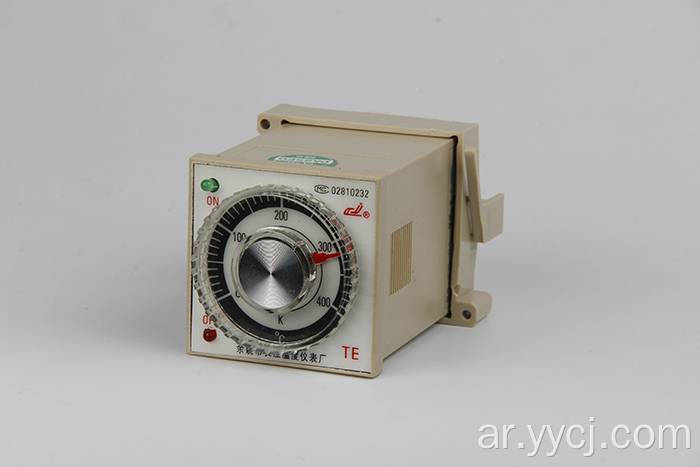

TE-01 وحدة تحكم درجة حرارة المؤشر الفردي

تطبق وحدة التحكم في درجة حرارة سلسلة TE-01 تقنية خاصة لمقاومة التداخل وطريقة التحكم ON/OFF. إن الضباط رائعون في الأسلوب ، ويسهل استخدامه الرخيصة في السعر ، مما يوفر قابلية عالية نسبيًا بين الأداء والسعر ، وتستخدم على نطاق واسع في الآلات البلاستيكية ، وآلات التعبئة ، وآلات معالجة المواد الغذائية ، بالإضافة إلى الطباعة الصناعية الخفيفة ، والطباعة النسيجية ، صناعات الصباغة التي تتطلب التحكم في درجة الحرارة.

المواصفات الفنية:

1. دخول: ك

2. Range: 0 إلى 400 ℃

3. الإغلاق: ≤ 1.5 ٪ FS ± 1B

4. سعة الاتصال: 220VAC ، 5A (الحمل التبديد)

5. الجهد الكهربائي: AC85 ～ 242V 50Hz/60Hz

6.Size: 48 × 48 × 100mm ؛ ثقب التثبيت: 44 × 44 مم

7.Envirnment: درجة الحرارة: 0 ～ 50 ℃ ؛ الرطوبة: أقل من 85 ٪ RH

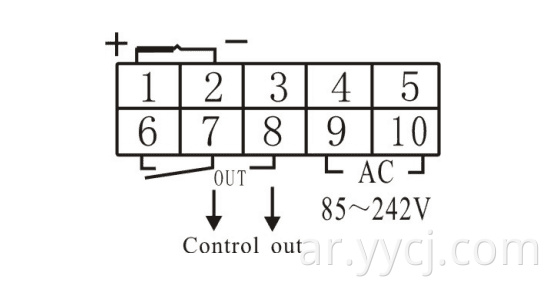

B.Connection Scheme (استشر) :

C. طريقة الاستخدام:

قم بتوصيل الطاقة والمستشعر وفقًا لمخطط الاتصال - ثم يعرض درجة حرارة المقياس الفعلي.

أطراف "1" ، "2" هي إدخال إشارة حرارية (K) ، أطراف "6" ، "7" ، 8 "هي إخراج التحكم في التتابع. "6'is ​​أعلى ، '7'is جنرال ،' 8 'أقل. محطة "9" ، "10" هي إمدادات الطاقة (AC85 ～ 242V).

عندما تكون عملية تحديد درجة الحرارة أعلى من القيمة المشار إليها ، يتم توصيل الفولتية العامة والسفلية ، بينما يتم فصل الفولتية العامة والأعلى مع إضاءة لمبة المؤشرات الخضراء ؛ الإعداد أقل من المؤشر الفعلي ، يتم فصل الفولتية ذات الإضاءة العامة وترتبط الفولتية العليا العامة مع إضاءة لمبة المؤشر الأحمر لأعلى.

د . شرح آخر

مرحبًا بك لاستخدام وحدة التحكم الخاصة بنا ، يمكننا توفير أنواع مختلفة من وحدات التحكم في درجة الحرارة.

ملاحظة: ستستمر شركتنا في تحسين تكنولوجيا المنتج ومواصفات التصميم. إذا تم تغيير ، يرجى تخضع ل كائن المواد ، دون إشعار.
