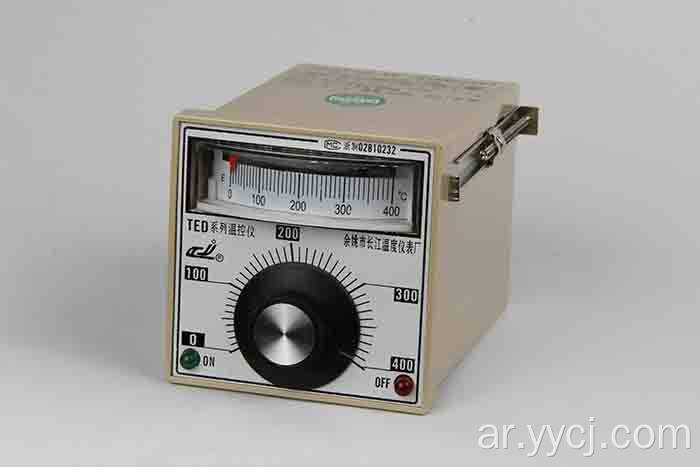

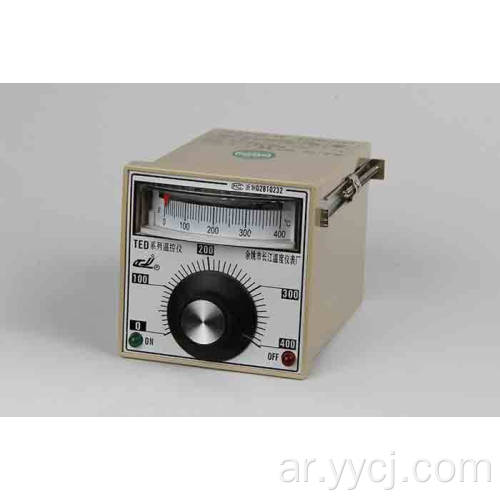

يطبق وحدة التحكم في درجة حرارة TED-2001 تقنية خاصة لمقاومة التداخل واعتماد العرض الرقمي لدرجة حرارة القياس وطريقة التحكم في/إيقاف التشغيل. لديها دقة عالية 、 موثوقية جيدة 、 توسيد قوي 、 التثبيت السهل وهلم جرا. يستخدم وحدة التحكم هذه على نطاق واسع كقياس درجة الحرارة والتحكم تلقائيًا في الصناعة الخفيفة والثقيلة ، مثل المعادن 、 الكيميائية 、 الآلية الإلكترونية 、 النسيج 、 البلاستيك 、 التبريد 、 العلاج الطبي 、 الفرن الكهربائي وهكذا ..

المواصفات الفنية:

1. Infpeh: E ، K

2. Range: 0 إلى 400 ℃

3. الإغلاق: عرض أقل ثم ± 2.5 ٪ f · s ± 1b ، والتحكم في درجة الحرارة أقل من 1.5 ٪ f · s

4. سعة الاتصال: 220VAC ، 5A (الحمل التبديد)

5. الجهد الكهربائي: AC85 ～ 242V 50Hz/60Hz

6. استهلاك الطاقة: ＜ 3W

7. بيئة العمل: درجة الحرارة: 0 ~ 50 ℃ ؛ الرطوبة النسبية: ＜ 85 ٪ RH ، دون تآكل الغاز.

8. الحجم والثقب التثبيت （مم ： 72 × 72 × 85 、 68 × 68 ；

B.Connection Scheme (استشر) :

C.Method للاستخدام:

قم بتوصيل الطاقة والمستشعر وفقًا لمخطط الاتصال - ثم يعرض درجة حرارة المقياس الفعلي.

أطراف "1" ، "2" هي إدخال إشارة حرارية (E) ، أطراف "7" ، "8" ، "9" هي إخراج التحكم في التتابع. "7'is أعلى ،" 8'is General ، '9' أقل. محطة "11" ، "12" هي إمدادات الطاقة (AC85 ～ 242V).

عندما تكون عملية تحديد درجة الحرارة أعلى من القيمة المشار إليها ، يتم توصيل الفولتية العامة والسفلية ، بينما يتم فصل الفولتية العامة والأعلى مع إضاءة لمبة المؤشرات الخضراء ؛ الإعداد أقل من المؤشر الفعلي ، يتم فصل الفولتية ذات الإضاءة العامة وترتبط الفولتية العليا العامة مع إضاءة لمبة المؤشر الأحمر لأعلى.

د. صيانة واهتمام وحدة التحكم.

1. يجب تثبيت وحدة التحكم في الحالة بدون غاز تآكل.

2. يجب وضع thermocouple في المكان الذي يمكن أن يقيس فيه درجة حرارة حقيقية داخل الفرن وله عزل جيد.

3. قبل التشغيل على وحدة التحكم ، يرجى التحقق من ذلك بعناية لمعرفة ما إذا كانت جميع الاتصالات صحيحة وما إذا كانت تتوافق مع نوع الإدخال من وحدة التحكم.

4. عندما يتم إيقاف الحرارة في البداية ، على الرغم من أن الفرن قد تم إيقاف تشغيله ، لكن درجة حرارة الفرن ستستمر في الارتفاع بسبب القصور الذاتي للتدفئة داخل الفرن. لذلك من الأفضل تحديد حوالي 80 ٪ من درجة الحرارة التي تريد ضبطها بشكل طبيعي قبل الطاقة على وحدة التحكم في كل مرة. بعد أن تنفذ وحدة التحكم "التحكم في التشغيل" لعدة مرات ، ثم قم بتعيين قيمة درجة الحرارة التي تريد تعيينها بشكل طبيعي ، وذلك لتجنب زيادة الزيادة.

5. في حالة عرض وحدة التحكم بشكل غير طبيعي ، تحقق من المستشعر لمعرفة ما إذا كان اتصاله هو الدائرة المفتوحة أو الدائرة القصيرة ، تحقق أيضًا مما إذا كان جهد عمل وحدة التحكم أمرًا طبيعيًا.

ه . شرح آخر

مرحبًا بك لاستخدام وحدة التحكم الخاصة بنا ، يمكننا توفير أنواع مختلفة من وحدات التحكم في درجة الحرارة.

ملاحظة: ستستمر شركتنا في تحسين تكنولوجيا المنتج ومواصفات التصميم. إذا تم تغيير ، يرجى تخضع ل كائن المواد ، دون إشعار.
