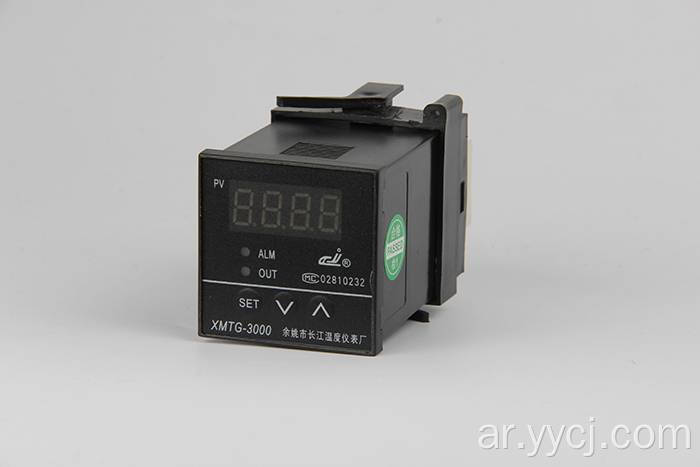

XMTG-3000 Single Time Control Time Time Relay

XMTG-3000 Single Time Control Time Time Relay

ⅰ.Main الفهارس الفنية

1 、 طريقة العرض: عرض 4 تقود مباشرة الوقت

2 、 النطاق ： 0 ～ 999S

3 、 دقة الساعة: 0.005 ٪ FS

4 、 استهلاك الطاقة: ＜ 3W

5 、 سعة الاتصال الإخراج: AC220V 3A （تحميل المقاومة）

6 、 مصدر الطاقة: AC85V ～ 242V 50Hz

7 ظروف عمل: درجة الحرارة 0 ～ 50 ℃ ، الرطوبة ﹤ 85 ٪ RH دون مناسبة للغاز التآكل.

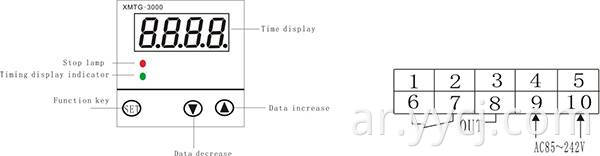

لوحة ⅱ.Controller ( استشارة )

ⅲ. عملية

1 ، الأدوات وفقًا لأسلاك مخطط الأسلاك ، ثم إلى الكهرباء العقيدة ، بدأت الأداة من 0 في التوقيت ، وأضواء الخروج ، وأطراف العداد السفلى (7 ، 8) التوصيل ، يتم الوصول إلى وقت المحدد ، وتوقيت إيقاف الصك ، خارج المصباح ، ومحطة العدادات الإجمالية والمنخفضة ، العالية والإجمالية (6 ، المحطة 7) التوصيل.

2 ، إعداد الوقت ، اضغط على مفتاح SET لمدة 3 ثوان ، وميض الأنبوب الرقمي ، وفقًا لخفض البيانات ، قم بزيادة وقت إعداد المفتاح ؛ إذا كنت بحاجة إلى تغيير وقت الإعداد ، فاضغط على مفتاح SET لمدة 3 ثوانٍ ، وميض الأنبوب الرقمي ، اضغط على الزر ، وقم بتغيير قيمة الإعداد ، وإعدادها بعد 3 ثوان المتر مرة أخرى في توقيت المقاطعة الزمنية.

ⅳ. f ault a nalysis و c learance

تعتمد مرحل وقت سلسلة XMTG*3000 على عملية إنتاج متقدمة ، ولديها اختبار صارم قبل مغادرة المصنع ، فهو يحسن موثوقية العداد. الخطأ المعتاد الناجم عن التشغيل الخاطئ أو إعداد المعلمة. مع ، يرجى تسجيله ، والاتصال مع الوكيل أو الولايات المتحدة. الورقة 4-1 هي الخطأ المعتاد لـ XMTG*3000 Series Time Relay في التطبيق اليومي ：

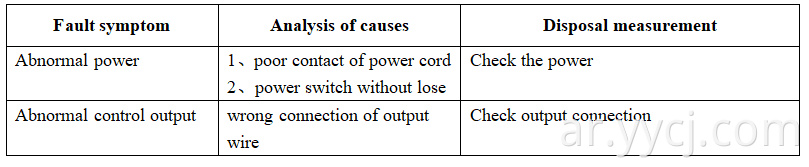

ورقة 4-1 التخلص من الأخطاء الشائعة

★ ملاحظة ： ستحسن شركتنا تكنولوجيا المنتجات والتصميم والمواصفات ، وهي تأكيد للكائن.
