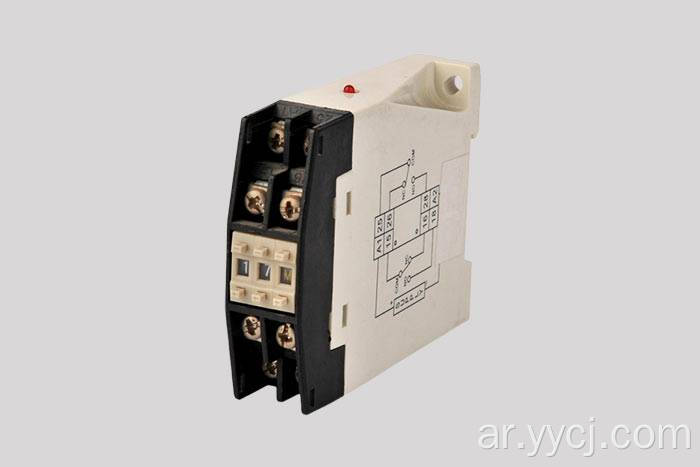

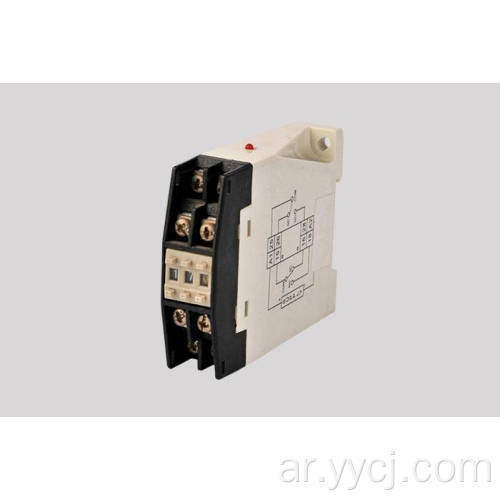

TC-01 تحكم في وقت واحد التحكم في وقت العرض الرقمي التتابع وقت العرض

TC-01 التحكم في وقت واحد التحكم في وقت العرض الرقمي هو مع وظيفة الثواني ، والدقائق ، وساعات تعيين تعسفي ، وتطبيق تقنية فريدة من نوعها لمكافحة المهام ، والاتصال التأخير أو انفصال التأخير اختياري بعد على الطاقة. لديها ميزة في وقت الدقة ، والحياة الطويلة ، والاستهلاك منخفضة الطاقة ، والاستقرار والموثوقة ، وبديهية ومريحة. يتم استخدامه على نطاق واسع في وقت ما من وقت التحكم مثل صناعة إلكترونيات المعادن ، والمنسوجات الآلية ، والطب على الأجهزة الكهربائية الأخرى.

مواصفات تقنية:

1 、 نطاق التحكم: 1S ～ 99S 、 1M ～ 99M 、 1H ～ 99H

2 、 دقة التوقيت: 0.05 ٪

3 、 طريقة الإعداد: إعداد أي ساعة ، دقيقة ، ثانية كما تريد عن طريق تحويل أرقام التبديل.

4 、 إمدادات الطاقة: AC 85 ～ 242V 50/60Hz أو AC/DC24V

5 、 استهلاك الطاقة ： 2 ～ 3W

6 、 سعة إخراج نقطة الاتصال: AC220V 3A (تحميل المقاومة)

7 、 متانة الآلات ： 10 ⁷ متانة الكهرباء ： 10 ⁵

8 、 دائرة الإخراج الحد من التيار ： 0.5ａ

9 、 جهد العزل ： 2 كيلو فولت

10 、 مقاومة العزل ： ≥100mΩ

11 、 درجة الحماية ： IP20

12 、 استئناف الوقت ： 1 ثانية

13 、 التكرار ： ± 0.2 ％

14 、 تأثير الجهد ： 0.01 ％ تأثير درجة الحرارة ： 0.01 ％

15 、 فوق فرز الجهد ： ： ⅲ

16 、 نبض التحكم الحد الأدنى: 1S

17 、 تحديد الدقة: 1.0 ٪

18 、 الحصانة ضد الإلكتروستاتيكي: ⅱ

19 、 المناعة ضد الحقول الكهرومغناطيسية عالية التردد: ⅱ

20 、 المناعة ضد العابرين السريعين: ⅱ

21 、 الحصانة ضد العواصف: ⅱ

22 、 بيئة العمل ： في ظل بيئة ملوثة من مرحلتين ， درجة الحرارة IS-5 ～ 50 ℃ ， ， ， ， ， ， ， ， ， ， ， ， ， ， ， ， ， ， ， ， ~ ~ ~ 85 ٪ RH ، بدون غاز تآكل.

23 、 البعد الخارجي （ملم ： 106 × 76 × 25 تثبيت DIN 35 مم على السكك الحديدية الدليل

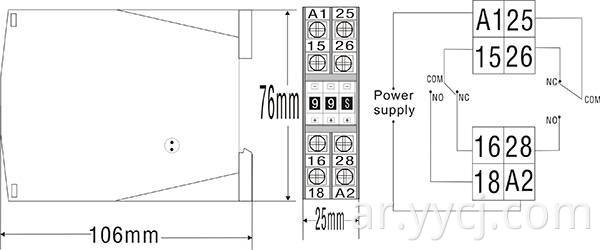

B 、 مظهر الحجم ومخطط اتصال العداد （استشر ：

C 、 باستخدام الطريقة

قم أولاً بتوصيل العداد كمخطط اتصال ، ثم قم بتشغيل مفتاح الرقم إلى وقت التحكم الذي تريده ، ثم قم بتشغيل الطاقة ، وبدء وقت العداد من الصفر.

(1). قم بتوصيل المحطة في الفتحة الدائرية (تفكيك التأخير): في الوقت الحالي ، تتواصل نقاط الاتصال لـ "com" و "no" على محطة العداد. عندما يصل التوقيت إلى الوقت ، ستتوقف العداد ، وفي الوقت نفسه ، ستفصل نقاط الاتصال الخاصة بـ "com" و "no" ، "com" و "NC" Connect.

(2). افصل المحطة في الفتحة الدائرية (Connect Connect): في الوقت الحالي ، تتصل نقاط الاتصال بـ "com" و "NC" على محطة العداد. عندما يصل التوقيت إلى الوقت ، ستتوقف العداد ، وفي الوقت نفسه ، ستفصل نقاط الاتصال الخاصة بـ "com" و "NC" ، "com" و "no" connect.

إذا تم تغيير وقت الإعداد في منتصف الطريق ، فإنه يحتاج إلى إيقاف تشغيل الطاقة ، ثم تشغيل الطاقة مرة أخرى ، فإنه يعيد تشغيل الوقت من الصفر إلى الوقت الجديد ، وإلا فإنه سيتوقف في وقت الإعداد الأول.
