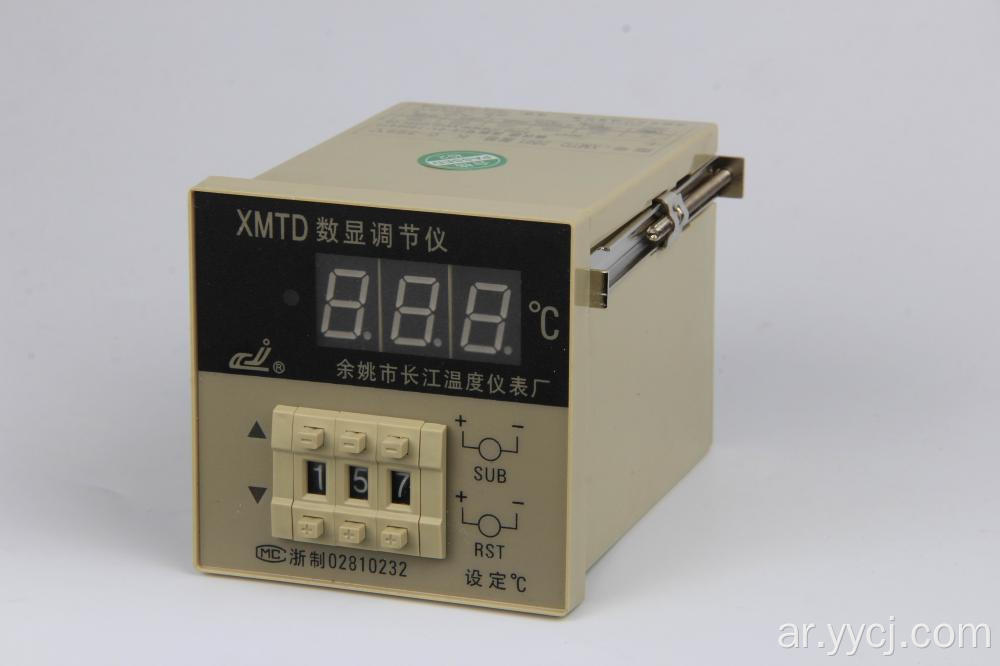

XMTD-2001 عرض رقمي وحدة تحكم درجة حرارة خطوتين

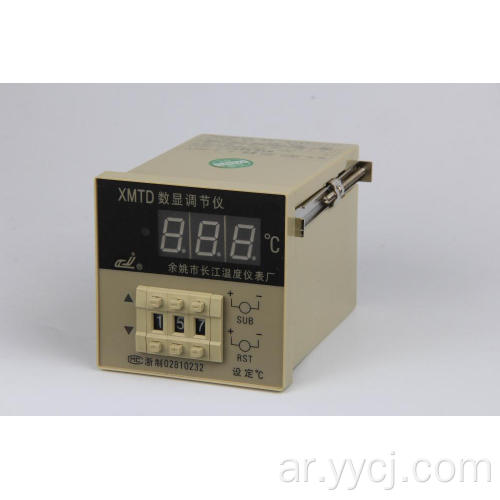

XMTD-2001 عرض رقمي وحدة تحكم درجة حرارة خطوتين

ⅰ المواصفات الفنية

1. طريقة العرض ： عرض LED مباشرة

2. خطأ basic ： ≤1.0 ٪ fs ± 1

3 、 خطأ النقطة الثابتة ： ≤1.0 ٪ fs

4 、 انحراف تعويض الطرف البارد ： 0 ～ 50 ℃ الانحراف ＜ 2 ℃

5 、 التعديل النسبي للوقت ： النطاق 1 ٪ ～ 3 ٪ ， الفترة ： 30s ± 10s

6 、 قدرة الاتصال الإخراج ： AC 220V 3A (تحميل المقاومة)

7 、 مصدر الطاقة ： 90VAC－242VAC ， 50 هرتز/60 هرتز

8 、 استهلاك الطاقة أقل من 3W

9 、 بيئة العمل ： درجة الحرارة 0 ～ 50.0 ℃ ، الرطوبة النسبية ﹤ 85 ٪ RH ، دون تآكل.

ⅱ 、 مخطط الاتصال

المعنى النموذج

xm □ － － □ □ □ □ 1 2 3 4 5 6

1 ： طريقة التحكم في العرض ： وحدة تحكم درجة حرارة "T" ； "z" أداة عرض واحدة

2 ： الحجم

فارغ ： 160 × 80 × 50 فتحة التثبيت 152 × 76 ； A ： 96 × 96 × 150 ثقب التثبيت 92 × 92

B ： 60 × 120 × 150 ثقب التثبيت 56 × 116 ； D ： 72 × 72 × 110 ثقب التثبيت 68 × 68

E ： 48 × 96 × 110 ثقب التثبيت 44 × 92 ； F ： 96 × 48 × 110 ثقب التثبيت 92 × 44

G ： 48 × 48 × 110 ثقب التثبيت 45 × 45 ； H ： 80 × 160 × 150 ثقب التثبيت 76 × 156

3 ： طريقة عرض التشغيل

"إعدادات مقياس القياس 1''Potentiwing ، عرض مسافة قياس كاملة

"2'push-numerical Code Setting ، عرض مسافة القياس بالكامل.

4 ： طريقة التحكم الرئيسية

"0'on/Off Adjustment ； '1'ON/OFF التحكم التفاضلي (توسيع المساحة الميتة)

"2'2-ON/OFF التعديل ； '3'time النسبية على/إيقاف التعديل ；' 5'SLID RELAY ADPLITY '6MONO-PHASE ANDRIGGER

'8'3-phase على تعديل الزناد الصفر ；' 9''continatue PID إخراج إشارة التيار القياسي

5 ： إنذار إضافي

فارغة أو "0": لا تشير إلى أي إنذار "1" ： إنذار الحد الأعلى لاتكه

'3' ： إنذار اللمس العلوي ، السفلي

6 ： تصنيف إشارة الدخل ：

"1'Thermocout

"5'Standard Current Signal ； '7'humbition Sensor

لاحقة ترحيل قوة كبيرة

ⅳ 、 الاستخدام والتعديل

1 、 XMZ ： ： قم بتوصيل الطاقة والمستشعر وفقًا لمخطط الاتصال ， ثم عرض درجة حرارة الاختبار.

2 、 A．model XMT □ -1001、1002 ： بعد سلكية الأداة التبديل عند "القياس" الذي يتم فيه عرض قيمة درجة الحرارة الفعلية.

B.Model XMT □ -2001、2002 ：

بعد أن يتم توصيل الأداة ، قم بتعيين مفتاح الرمز العددي عند قيمة الإعداد المطلوبة لدرجة الحرارة ، حيث تعرض الشاشة الرقمية قيمة درجة الحرارة الفعلية. عندما تكون القيمة الفعلية أقل من قيمة الإعداد ، تضيء المصباح الأخضر ، ويتم توصيل الترحيل في "General Low" ، منفصل في "General High" ، عندما تم الوصول إلى القيمة الفعلية أو تتجاوز قيمة الإعداد ، يتم توصيل الترحيل في "General High" وقطع الاتصال في "General Low".

3 、 A．model XMT □ -1201、1202 ： بعد أن يتم سلك الأداة ، قم بتعيين المفتاح في "إعداد الحد الأدنى" وحول الحد الأدنى المقابل لإعداد الجهد ، حيث تشير الأرقام المعروضة إلى قيمة الحد الأدنى المطلوب لدرجة الحرارة. اضبط المفتاح في "إعداد الحد الأعلى" مرة أخرى وحول الحد الأعلى المقابل لإعداد الجهد ، حيث يتم عرض الأرقام المعروضة

أشر إلى قيمة الحد الأعلى المطلوبة لدرجة الحرارة. قم بإجراء التبديل عند "القياس" وستشير الأرقام إلى القيمة الفعلية لدرجة الحرارة.

B．model XMT □ -2201、2202 ： بعد أن تكون الأداة سلكية ، قم بتعيين مفتاح الرمز العددي عند قيمة الإعداد المطلوبة لدرجة الحرارة ، حيث تشير الأرقام المعروضة إلى قيمة درجة الحرارة الفعلية. عندما تكون القيمة الفعلية لدرجة الحرارة أقل من إعداد الحد الأدنى ، تضيء المصباح الأخضر وسيتم توصيل كل من المرحلات العلوية والسفلية في "General Low" ويفصلها في "General High" ؛ عندما تصل القيمة الفعلية أو تتجاوز إعداد الحد الأدنى ، ولكنه هو لا يزال أقل من إعداد الحد الأعلى ، يتم إيقاف كل من المصابيح الخضراء والأحمر ويتم فصل مستشعر الحد الأدنى في "General Low" ، ولكن متصل في "General High" ، في حين أن ترحيل الحد الأعلى لا يزال متصلاً في "General Low" ، غير متصل بـ "General High". عندما تصل القيمة الفعلية أو تتجاوز إعداد الحد الأعلى ، يتم فصل كل من المرحلات العلوية والمنخفضة في "General Low" ، متصلة في "General High".

بشكل عام عند إجراء التحكم في درجة الحرارة ، قد يستخدم إخراج ترحيل الحد الأدنى كعنصر تحكم تسخين إضافي واستخدام ترحيل الحد الأعلى للتحكم في التدفئة. أن ترحيل الحد الأعلى لإنذار درجة الحرارة الزائدة.

4 、 نموذج XMT- □ 1601/2、2601/2、1701/2、2701/2 ：

بعد أن يتم توصيل الأداة ، قم بإجراء الإعداد على أنه "2". عندما تكون درجة الحرارة الفعلية أقل من النطاق النسبي ، يكون الجهد التدفئة على الحمل 90 ٪ ، والجهد المورد وارتفاع درجة الحرارة إلى الأعلى. يصل إلى النطاق النسبي ، سينخفض ​​جهد التدفئة على الحمل تدريجياً حتى يصل إلى أقل من 5 ٪ من الجهد الموفر توازن قوة التدفئة ، ويمكن تثبيت درجة الحرارة في حالة اختلاف معينة بين القيمة المستقرة وهذا المطلوب (هذا له علاقة بظروف قوة المدفأة ونقض الحرارة) ، قد يحول "التعديل اليدوي "مقياس الجهد حتى القيمة المطلوبة فقط. بشكل طبيعي ، تكون دقة التحكم في درجة الحرارة أعلى من 0.1 درجة مئوية (إذا تم العثور على رفرف في طرفي الجهد من LODA ، قد تقلب سلك الإخراج على الأداة للمحلول) وأقل من 80 درجة مئوية من الثايرستور قد يكون ضمانًا.

5 、 Model XMT- □ 1301/2、2301/2 ： عندما لم تدخل درجة الحرارة الفعلية النطاق النسبي ، يتم توصيل الترحيل في "General Low" ، منفصل في "General High" وارتفع درجة حرارة الحمل للأعلى. بعد الدخول إلى النطاق الاقتراحي ، سيبدأ التتابع حركته قيد التشغيل. كلما زادت درجة الحرارة ، كلما كان الوقت الأقصر للاتصال "المنخفض العام" ، والعكس صحيح. يغير الأداة درجة الحرارة عن طريق تغيير المتوسط قوة التدفئة. طرق الاستخدام الأخرى هي نفس XMT <>-2601 OR2602

6 、 نموذج XMT □ -1901/2、2901/2 ：

عندما لم تدخل درجة الحرارة الفعلية إلى النطاق الاقترافي ، يكون الإخراج إشارة 10 مللي أمبير وارتفع درجة حرارة الحمل إلى أعلى. يغير قوة التدفئة الحمل عن طريق تبني طريقة PID لتنظيم ومن خلال تركيب ZK Model Thyristor Voltage LaseStage. طرق الاستخدام الأخرى هي نفس النموذج XMT □ -2601 أو 2602.

ⅴ 、 الاهتمام في استخدام الأدوات وتصميمها

1 、 يجب ألا يكون هناك غازات تآكل على الموقع لتثبيت الأداة ؛

2 、 يجب ضبط عناصر التوحيد الحراري في الموضع الذي يمكن أن يعكس درجة الحرارة الحقيقية داخل الفرن ، ويجب أن يكون لها عزل جيد ضد أسلاك مقاومة الفرن.

3 、 قبل التواصل مع الطاقة ، تحقق مما إذا كانت الأسلاك صحيحة ، وإذا كانت عناصر التأهيل الحراري تتطابق مع رمز التخرج.

4 、 في وقت التدفئة الأولي ، بسبب القصور الذاتي الحراري للفرن ، على الرغم من أن أسلاك المقاومة داخل الفرن قد تم فصلها ، فقد لا تزال درجة حرارة الفرن ترتفع. في كل مرة قبل بدء تشغيل الآلة ، من الأفضل ضبطها 80 ٪ فقط من القيمة المطلوبة لتجنب ارتفاع درجة الحرارة في بداية الجهاز.

5 、 إذا تم عرض الأداة بشكل غير طبيعي ، فمن الضروري التحقق مما إذا كان سلك التوصيل الخاص بالمستشعر غير متصمم من دائرة القصر وإذا كان الجهد العاملة للأداة أمرًا طبيعيًا.
