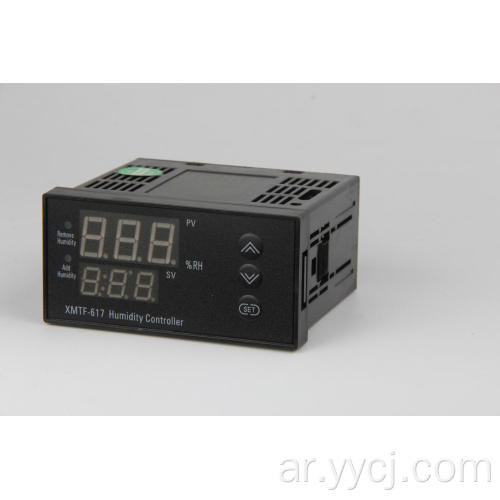

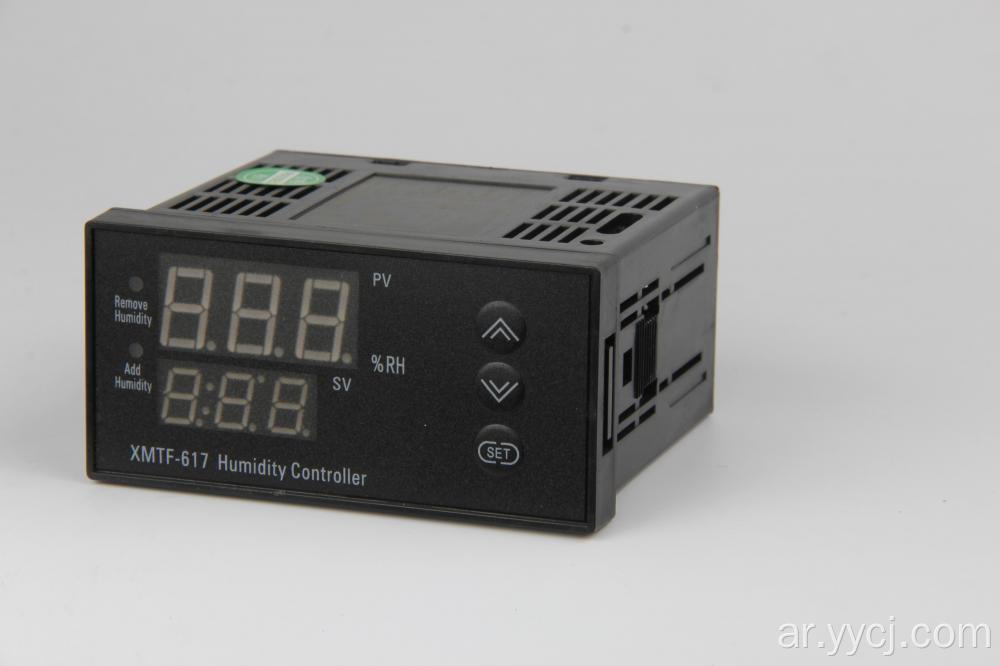

XMTF-617 وحدة تحكم الرطوبة الذكية PID

XMTF-617 وحدة تحكم الرطوبة الذكية PID

ⅰ 、 المسح

XMT*-607 Series Controller عبارة عن شاشة مزدوجة الصف 3 ، لعرض القيمة المقاسة والقيمة المحددة. يتم تشغيله باستخدام 3-KEYs ، وطرق التحكم المتاحة بما في ذلك ON/OFF ، والتحكم في PID ، مع إعداد المعلمات السهل ， إدخال معلومات مريحة وإدخال طاقة الجهد الواسع ، وما إلى ذلك.

ⅱ 、 الفهارس الفنية الرئيسية

1 、 دقة التحكم ： ± 3 ٪ f · s ± 1B

2 、 نطاق القياس ： 5 ٪ ～ 100 ٪ RH

3 、 دقة العرض ： 0.1 ٪ RH

4 、 نوع الإدخال ： الجزيئات الكبيرة

5 、 إخراج التتابع (سلبي) قدرة التلامس ： AC220V 5A (تحميل المقاومة)

6 、 قيادة الإشارة الإشارة الصلبة ： قيادة التيار الكهربائي ＞ 15mA

الجهد العائم ＞ 9V ， الفترة 2S

7 ： الطاقة العاملة ： AC85V ～ 242V استهلاك الطاقة ＜ 3W

8 、 بيئة العمل ： 0 ～ 50 ℃ ، الرطوبة النسبيةامت 85 ％ ، دون التآكل والإشعاع الكهربائي القوي.

ⅲ 、 لوحة العدادات ومخطط الاتصال （استشر）

★ يجب أن يؤكد اتصال محدد لوحدة التحكم المرفقة

ⅳ 、 المعلمة الداخلية

ⅴ 、 مخطط التدفق

ⅵ 、 العملية

4.1 、 electrify بعد أخذ دائرة الطاقة والمستشعر والتحكم وفقًا لمخطط الاتصال ، ثم تبدأ وحدة التحكم في اختبار نفسها لمدة ثانية واحدة.

4.2 、 بعد الاختبار نفسه ، تدخل وحدة التحكم في حالة عادية ، القيمة التي تم اختبارها للصف العلوي ، صف SV SV SV SV.

4.3 、 قم بتعديل قيمة مجموعة الرطوبة

اضغط على ▲ أو ▼ مفتاح 3 ثواني عرض الصف العلوي اختبار القيمة ، الصف السفلي SV عرض القيمة المحددة. اضغط على مفتاح ▲ أو ▼ للتعديل ، لفترة طويلة للضغط على المفتاح بالإضافة إلى القيمة أو ناقص القيمة. بعد التعديل ، اضغط على SET للحفظ والخروج. إذا لم تضغط على أي مفتاح لمدة 10s ، فسيتم حفظه تلقائيًا والخروج من نفسه.

4.4 、 الفهارس الفنية الداخلية الإعداد （فهارس فنية الرجوع إلى sheet4－1）

اضغط على SET KEY 3 ENTER ENTER في القائمة الأولى ، يعرض رمز عرض النافذة العلوية ، ونافذة الجانب السفلي قيمة الفهرس. اضغط على مفتاح ▲ أو ▼ لتعديل ， لفترة طويلة للضغط على المفتاح الزائد أو ناقص القيمة. بعد التعديل ، اضغط على SET للحفظ والدخول في إعداد الفهارس التالية. إذا لم تضغط على أي مفتاح لمدة 10s ، فسيحفظ ذلك تلقائيًا والخروج من نفسه.

4.5 、 التعديل اليدوي

عند تشغيل الطاقة ، اضغط على SET و ▼ لـ 3S للدخول إلى حالة التعديل اليدوي ، تعرض الكلمة الأولى في الصف السفلي "H" ، يمكن أن تضع نسبة مئوية من طاقة الإخراج ؛ اضغط على SET و ▼ 3s مرة أخرى يمكن أن يخرج من حالة تعديل اليدوي.

4.6 、 إخراج التحكم

قبل مغادرة المصنع ، يتم تعيين العداد على السيطرة على/إيقاف تشغيله ،

عندما تكون قيمة قياس الرطوبة ＞ قيمة الإعداد ＋ hy ， يتم فصل الفولتية العامة والسفلية (أو أن ترحيل الحالة الصلبة ليس له أي إخراج) ، لا تضيء لمبة المؤشرات الخارجية ؛

عندما قياس قيمة الرطوبة ＜ ضبط القيمة ، توصيل إخراج العداد ، مصباح المؤشر يضيء.

4.7 、 وضع نفسه

قم أولاً بتعيين قيمة الإعداد ، وقم بتعيين " HY " حوالي 0.5 ～ 1.0 ، P ليس 0 ، ثم تعيين " AT " ، و at tun regh ، يدخل العداد إلى حالة الإعداد نفسه ، يكون العداد قيد التشغيل/إيقاف تشغيله ، بعد 3 مرات التذبذب ， تؤكد الأداة الجديدة p 、 i 、 d وما إلى ذلك للحفظ ، عند إيقاف تشغيل الضوء ، حالة التحكم في إعادة تعيين العداد.

ملاحظة ： إذا كانت الطاقة تنفجر عندما يكون العداد يضع نفسه ، حيث أن العداد مع وظيفة الذاكرة ، فسيتم إعادة تشغيل الإعداد في المرة القادمة.

② وضع الإعداد نفسه ، إذا كان يجب الخروج من الإعداد بشكل مصطنع ، فإن تعيين "AT" قد تم إيقاف تشغيله ، ثم يمكن الخروج ، ولكن إذا كان ذلك ، فلن تكون نتيجة الإعداد ذات تأثير.

ⅶ 、 معنى رمز النموذج

XMT □ - 6 □ 7 □ （1） （2） （3） （4）

（1） : عداد اللوحة الوجه والتثبيت (مم) ：

فارغة: 160 × 80 × 85 156 × 76 ； A: 96 × 96 × 80 92 × 92 ；

D: 72 × 72 × 80 68 × 68 ； E: 48 × 96 × 75 44 × 92

F: 96 × 48 × 75 92 × 44 G: 48 × 48 × 110 44 × 44

S: 80 × 160 × 85 76 × 156 C: 80 × 120 × 35 وضع التثبيت: وضع

（2） : طريقة عرض العملية ： "6'3-3-key switch switch switch ， عرض مزدوج RED 3-LED ， ON/OFF أو PIDCONTROL

（3） : إنذار إضافي: "فارغ أو 0" لا إنذار ； '1'high Limit Alarm ；' 2'Low Limit

（4 ： ： لاحقة: فارغة ： إخراج التتابع G ： إخراج ترحيل الحالة الصلبة

ⅷ 、 تحليل الأعطال والتخليص

XMT*-607 تعتمد عملية الإنتاج المتقدمة ، ولديها اختبار صارم قبل مغادرة المصنع ، فإنه يحسن موثوقية العداد. الخطأ المعتاد الناجم عن التشغيل الخاطئ أو إعداد المعلمات. إذا وجدت أن الخطأ لا يمكن التعامل معه ، فيرجى تسجيله والاتصال بالوكيل أو الولايات المتحدة. الورقة 8-1 هي الخطأ المعتاد لـ XMT*-607 في التطبيق اليومي ：

ورقة 8-1 خطأ شائع

مرفق 1 ： بيان رسالة انتباه المعلمة Meter ورسالة إنجليزية
