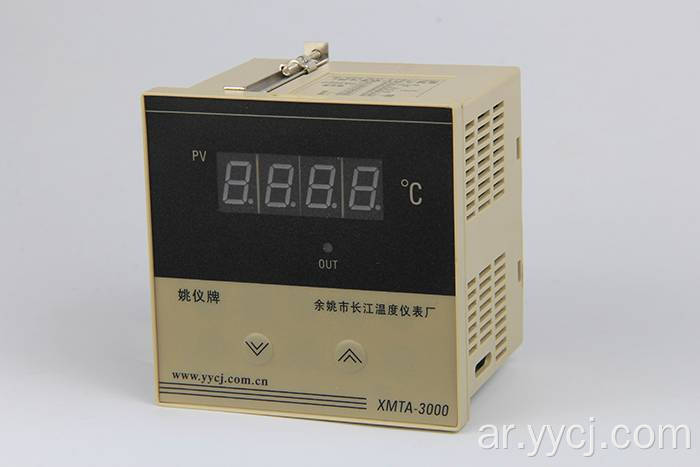

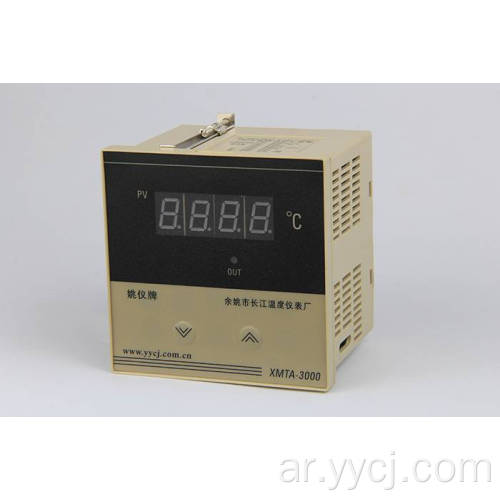

XMT-3000 Series وحدة تحكم درجة حرارة ذكية واحدة

XMT*- 3000 أداة التحكم في درجة حرارة العرض الرقمي سلسلة

دليل التعليمات

يمكن أن تحل أداة التحكم في درجة حرارة XMT*-3000 محل نسبة السحب التقليدية-من النوع أو الجهد الرقمي ، والتي تستخدم أزرار اللمس التي يمكن أن تضعها بحرية ، وشاشة LED أحادية الصف ، مع التحكم الثابت في PID أو يمكن أن ينتخب التحكم في اختلاف الإرجاع/الإيقاف ، كما أن اختلاف الإرجاع يمكن تعديله ، كما أن هناك وظيفة تصحيح خطأ المستشعر. الأداة لها أداء تحكم موثوق به ، وتطبيق فعال من حيث التكلفة وعريض وما إلى ذلك.

ⅰ、 الفهارس الفنية:

1 、 نوع الإدخال ونطاق القياس:

K （0 ～ 1300 ℃） E （0 ～ 800 ℃） S （400 ～ 1600 ℃） J （0 ～ 1000 ℃）

B （800 ～ 1800 ℃） PT100 （-50.0 ～ 200.0 ℃ ؛ -200 ～ 600 ℃） CU50 （-50.0 ～ 150.0 ℃

ملاحظة: نوع إدخال الأداة ونطاق القياس الخاضع لتسمية العداد.

2 、 دقة العرض ： ± 1 ٪ f · s ± 1b خطأ تعويض تقاطع البرد الإضافي خطأ ≤2 ℃

3 、 وضع التحكم ： التحكم في/إيقاف التشغيل （اختلاف الإرجاع قابل للتعديل） أو التحكم في PID

4 、 نطاق إعداد الفرق الإرجاع ： 1 ～ 20 ℃ ，

5 、 نطاق نسبة التحكم （p） ： ： 9 ℃ أو ± 0.9 ℃ عندما يكون عرض درجة الحرارة نقطة عشرية.

6 、 فترة التحكم في PID ： 30 ثانية

7 、 تعديل نطاق ترجمة خطأ المستشعر ： -20 ～ 20 ℃

8 、 وضع الإخراج ： تتابع سعة التلامس AC220V/5A ； إشارة الترحيل الصلبة drivng

9 、 الطاقة ： AC85 ～ 242V 50Hz/60Hz

استهلاك الطاقة: أقل من 3W أو غيرها وفقًا لمتطلبات العميل

10 、 بيئة العمل ： درجة الحرارة 0 ～ 50.0 ℃ ، الرطوبة النسبية ≤ 85 ٪ RH ، دون التآكل والإشعاع الكهربائي القوي.

ⅱ、 لوحة العدادات ( استشارة ):

： إعداد المعلمة ：​

3 .1 、 قيمة ضبط درجة الحرارة ： تحت حالة العرض العادية ، اضغط مباشرة على مفتاح زيادة البيانات （（）） أو مفتاح تناقص البيانات （▼） لعرض قيمة مجموعة درجة الحرارة ، هذه المدة الزمنية (▲) أو مفتاح (▼) لتغيير قيمة مجموعة درجة الحرارة ، يتيح الضغط على البيانات بسرعة أو ناقص. بدون أي شروط تشغيل ، تومض قيمة المجموعة 8 مرات وإرجاع حالة العرض العادية.

3 .2 、 تعديل المعلمة ： تحت حالة العرض العادية ، في نفس الوقت ، يمكن للضغط （▲） و （▼） عرض رمز تصحيح خطأ المستشعر "SC" ، في ثلاث ثوان من الضغط (▲) أو (▼) سيعرض المفتاح ويمكنه تعديل قيمة المعلمة ؛ إذا كان بإمكان الضغط مرة أخرى على الضغط （▲） و （▼） عرض رمز اختلاف الإرجاع على التحكم " HY " ， في ثلاث ثوانٍ سيتم عرض المفتاح (▲) أو (▼) ، يمكنه تعديل قيمة المعلمة ؛ اضغط مرة أخرى على مفتاح (▲) و (▼) للخروج والعودة إلى حالة العرض العادية.

عند عرض رمز المعلمة ، في 3 ثوانٍ دون أي عملية ، سيعود العداد إلى الشاشة العادية ؛ في حالات معلمات العرض ، إذا كانت قيمة المجموعة تومض 8 مرات دون أي عملية ، فسوف يعود العداد أيضًا إلى الشاشة العادية.

3 .3 、 وضع contro ： افصل محطات اختيار التحكم في العداد ، والمقياس هو التحكم في مكانتين ؛ قم بتوصيل محطات اختيار التحكم في العداد ، وسيقوم العداد تلقائيًا بالتبديل إلى التحكم في PID.

： ： ： ： 、 、

عندما يكون المقياس قيد التشغيل/الإيقاف ：

عندما تكون قيمة درجة الحرارة المقاسة ＜ (اختلاف القيمة المحددة）） ， تمريرة الترحيل الإجمالية والمنخفضة ، المقطوعة الإجمالية والعالية ، في حين أن المؤشر الخارجي هو الضوء ، عمل المدفأة ؛

عندما تكون قيمة درجة الحرارة المقاسة ＞ （قيمة set ＋ اختلاف الإرجاع） ， ， ترحيل التتابع الإجمالي والمنخفض ، الإجمالي والعالي ، في حين أن المؤشر الخارجي خارج ، يتوقف سخان العمل ؛

عندما يكون العداد هو التحكم في PID ： إخراج التحكم في تطبيق العداد وفقًا لقيمة PID الثابتة ودورة التحكم.

ⅴ 、 、 النموذج ：

XMT □ － 3 □ □ □ － لاحقة

1 2 3 4

فارغ 1 ： الحجم الخارجي وثقب التثبيت (مم) ： ' فارغ ' ： 80 × 160 × 80 76 × 152 ；

's' ： 160 × 80 × 80 152 × 76 ； 'a' ： 96 × 96 × 80 92 × 92 ； 'b' ： 60 × 120 × 105 56 × 114 ；

"E '： 48 × 96 × 80 44 × 92 ；' f '： 96 × 48 × 80 92 × 44 ；' d '： 72 × 72 × 100 68 × 68 ；

'g' ： 48 × 48 × 90 44 × 44 ； 'k' ： 24 × 48 × 90 23 × 45

فارغ 2 ： وضع إخراج التحكم ：

"0 '： التحكم في مكان ， إخراج الترحيل ；' 4 '： التحكم في PID الثابت ， إخراج الترحيل ；

"5 '： تم تمرير SignalOutputpput perfect خرج إشارة النبض

فارغ 3 ： وضع الإنذار ： '0' ： لا إنذار ؛ "1" ： إنذار الحد الأعلى.

فارغة 4 ： وضع الإدخال ： '1' ： thermocouple ； '2' ： مقاومة

لاحقة "D" ： 30A إخراج ترحيل عالي الطاقة

ⅵ ： خطأ ：

عندما يشير عرض نافذة عرض العداد "-hh-" أو "-ll-" ، إلى أن جهاز استشعار القناة المقاس الزائد أو أن المستشعر سيئان ، يجب أن يفحص المستشعر وإصلاحه ، إذا لم يكن المستشعر ليس لديه مشكلة ، يرجى التحقق من أن المستشعر المحدد يتوافق مع نوع إدخال العداد.

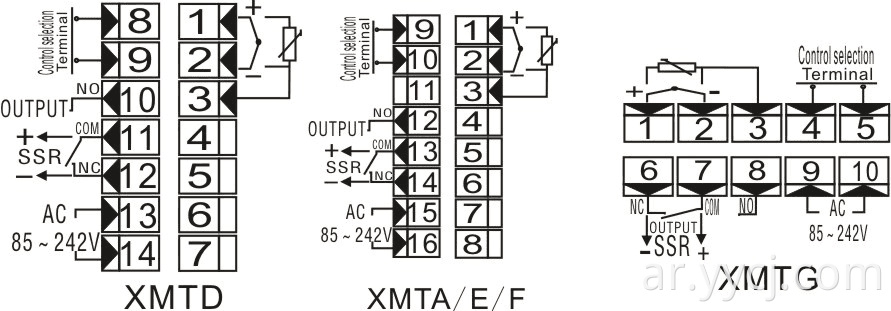

： 、 、 diagram (استشر) ：

★ ملاحظة: ستستمر شركتنا في تحسين تكنولوجيا المنتج ومواصفات التصميم. إذا تم تغيير ، يرجى إخضاع كائن المواد ، دون إشعار.
