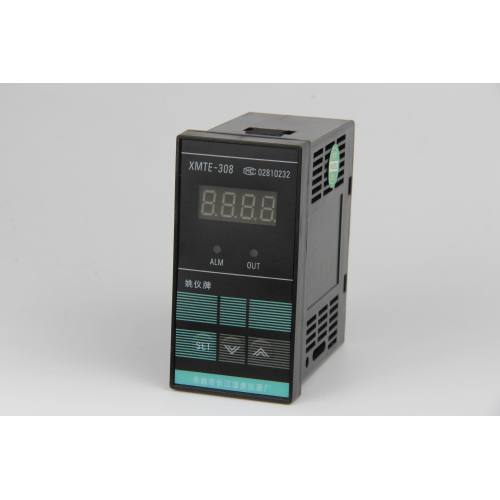

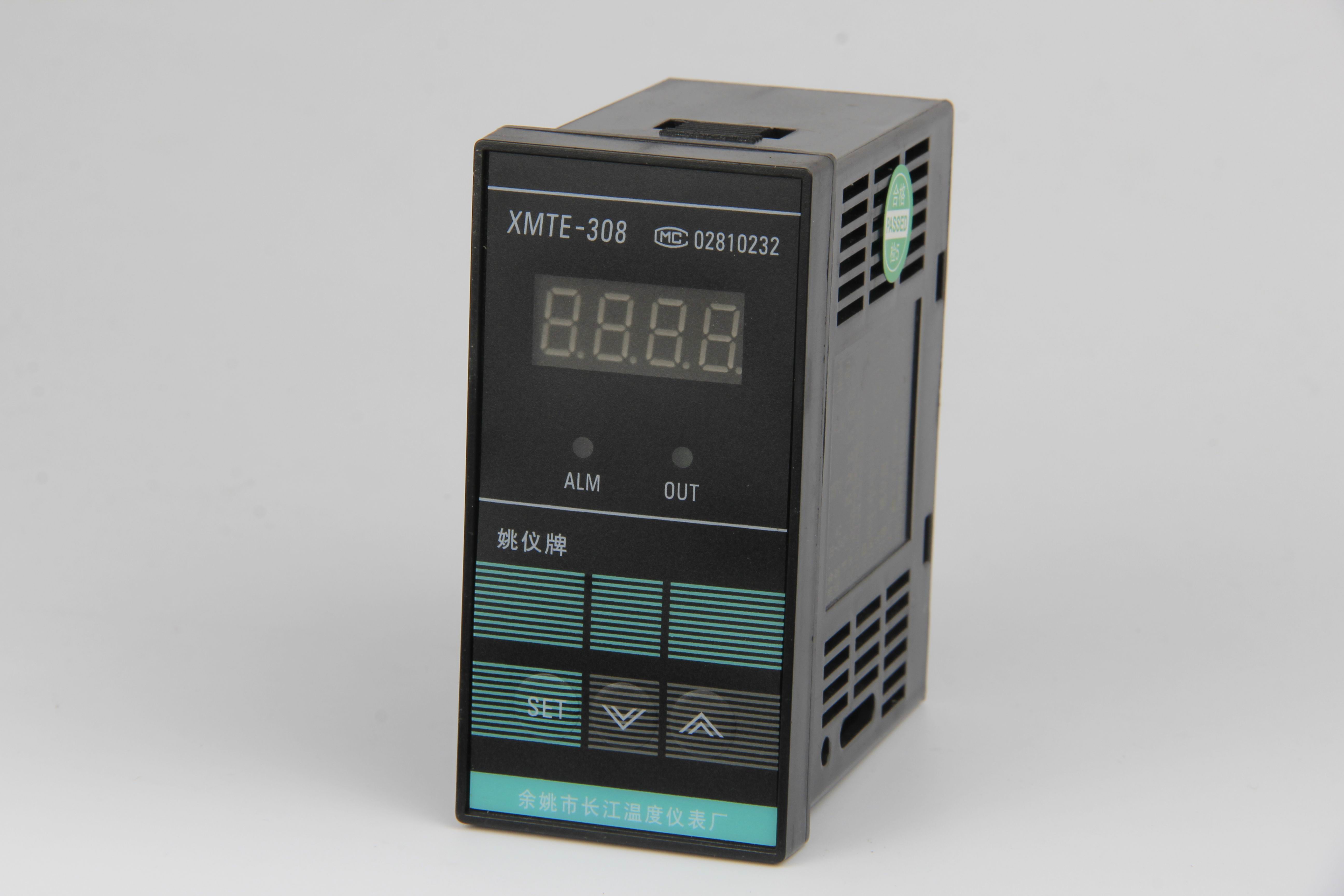

XMTE-318 جهاز تحكم ذكي عالمي في درجة الحرارة

XMTE-318 أداة التحكم في درجة الحرارة الرقمية الذكية

دليل التعليمات

Ⅰ 、 تلخيص

جهاز التحكم الذكي في درجة الحرارة من سلسلة XMT*-308، عبارة عن شاشة عرض ذات 4 مصابيح LED في صف واحد. يمكن لوحدة التحكم إدخال أنواع من الإشارات التي يتم استخدامها بالتبادل، وتشغيل بثلاثة أزرار، وتعتمد التحكم في التشغيل/الإيقاف والتحكم PID. يمكنه تحديد عرض درجة الحرارة بالفهرنهايت والدرجة المئوية. إنه يسمح بإعداد معلمات سهل وإدخال مريح، ويستخدم على نطاق واسع أنظمة التحكم الآلي في درجة الحرارة للآلات والكيميائية والسيراميك والصناعات الخفيفة والتعدين والتحجر والمعالجة الحرارية وما إلى ذلك.

Ⅱ、المؤشرات الفنية الرئيسية

1 、 انحراف القياس: ± 0.5% F · S ± 1B، انحراف تعويض الطرف البارد ± ± 2 ℃

2 、 الإدخال (يمكن اختياره): CU50 、 PT100 、 K 、 E 、 J 、 T 、 S

3 、 قدرة الاتصال الناتج التتابع: AC220V 5A (حمل المقاومة) فترة 2 ~ 120s يمكن تعديلها.

4 、 قيادة إخراج إشارة التتابع الصلبة: قيادة التيار الكهربائي> جهد 15 م أمبير> 9 فولت ، الفترة 2 ثانية

5 、 الطاقة: AC85V ~ 242 فولت ، 50 ~ 60 هرتز

6 、 بيئة العمل: درجة الحرارة 0 ~ 50.0 ℃ ، الرطوبة النسبية ≥ 85% RH ، دون تآكل وإشعاع كهربائي قوي.

Ⅲ、لوحة العدادات ونظام التوصيل (استشارة)

Ⅳ 、 المؤشرات الفنية

Ⅴ 、 مخطط التدفق

Ⅵ 、 العملية

1، قم بالكهرباء بعد دخول دائرة الطاقة والمستشعر والتحكم وفقًا لنظام الاتصال، ثم يبدأ الجهاز في اختبار نفسه لمدة ثانية واحدة.

2. قم بتعيين قيمة الإعداد

اضغط على ▲ أو ▼ مفتاح لمدة 3 ثوانٍ للدخول إلى حالات قيمة الإعداد. اضغط على مفتاح ▲ أو ▼ للتعديل، لفترة طويلة للضغط على المفتاح يمكن تسريعه. بعد التعديل اضغط على SET للحفظ والخروج. إذا لم تقم بهذه العملية، فيمكن إجراؤها بنفسها.

3، إعداد المعلمة الفنية الداخلية (المعلمة الفنية تشير إلى الورقة)

(١) القائمة الأولى

اضغط على مفتاح SET لمدة 3 ثوانٍ للدخول إلى القائمة الأولى، ورمز معلمة عرض النافذة ثم عرض قيمة المعلمة. اضغط على مفتاح ▲ أو ▼ للتعديل، لفترة طويلة للضغط على المفتاح يمكن أن يتسارع. .بعد التعديل، اضغط على مفتاح SET للحفظ والدخول في إعداد الفهارس التالي. إذا لم تقم بهذه العملية، فيمكن إجراؤها بنفسها.

(2) القائمة الثانية اضغط على مفتاح SET & ▲ للدخول إلى القائمة الثانية، وطريقة الإعداد هي نفس القائمة الأولى.

4. تعيين من تلقاء نفسه

أولاً، اضبط قيمة الإعداد، وأدخل القائمة، اضبط على، وتشغيل ضوء AT، يدخل العداد في إعداد الحالة نفسه، هذه المرة يعتمد العداد وضع التحكم في التشغيل/الإيقاف، بعد زيادة ثلاث مرات (المرة الأولى، قياس القيمة وعرضها بالمنعطفات؛ المرة الثانية، قياس القيمة وعرضها بالمنعطفات؛ المرة الثانية، قياس القيمة وعرضها بالمنعطفات)، يؤكد العداد جديدًا، وحفظه، وإعادة ضبط العداد و(العرض، بالمنعطفات) أدخل حالة التحكم.

Ⅶ、الشعور بالنموذج

XMT□— 3 □ 8 □

1 2 3 4 5

1: الحجم الخارجي وثقب التثبيت (مم)

فارغة: 160×80×90 152×76 أ: 96×96×90 92×92

د: 72×72×90 68×68 ه: 48×96×90 44×92

واو: 96×48×90 92×44 جي: 48×48×100 44×44

ق: 80×160×90 76×152 ب : 60×120×90 56×116

ك: 48×24×80 44×21 FC: 77×35×76 71×29

L : تركيب سكة توجيه DIN مقاس 35 مم C : تركيب مجموعة الحائط 80 × 120 × 35

2. طريقة عرض التشغيل: إعداد مفتاح الدفع الناعم بـ 3 مفاتيح، وشاشة رقمية بصف واحد، مع تعديل PID أو التحكم في التشغيل/الإيقاف

3: إنذار إضافي : ' 0' يشير إلى عدم وجود إنذار؛ '1' إنذار باللمس بالحد العلوي؛ '2' إنذار باللمس بالحد الأدنى

4: تصنيف إشارة الإدخال : يمكن تبادل إشارة الإدخال '8' مجانًا

5: S لاحقة : فارغة: إخراج التتابع G: إخراج تتابع الحالة الصلبة

أ: أحادية الطور فوق صفر مخرج الزناد

Ⅷ 、 تحليل الأخطاء والتخليص

يعتمد XMT*-308 عملية إنتاج متقدمة، ويخضع لاختبار صارم قبل مغادرة المصنع، فهو يعمل على تحسين موثوقية جهاز القياس. يحدث الخطأ المعتاد بسبب التشغيل الخاطئ أو إعداد المعلمة. إذا وجدت أن الخطأ لا يمكن التعامل معه، فيرجى تسجيله والاتصال بالوكيل أو بنا. الورقة 8-1 هي الخطأ المعتاد لـ XMT*-308 في التطبيق اليومي:

ورقة 8-1 التعامل مع الأخطاء الشائعة
