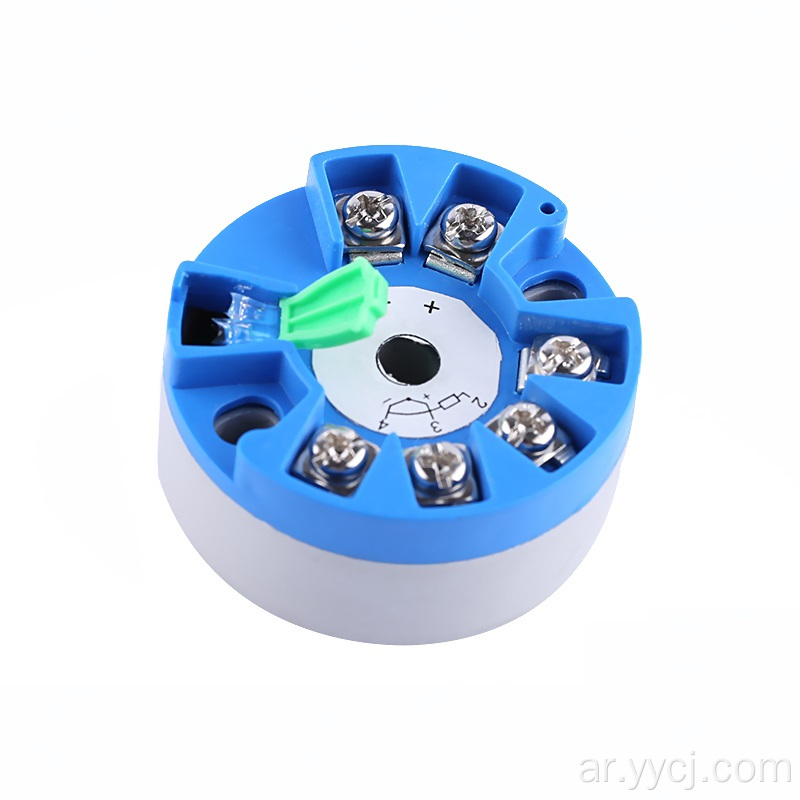

N-SBW-02 جهاز إرسال درجة حرارة RTD

N-SBW-02 جهاز إرسال درجة حرارة RTD

ⅰ 、 مقدمة عامة

جهاز إرسال درجة حرارة SBW Series ، هو وحدة نقل درجة حرارة التثبيت الميدانية ، باستخدام نظام نقل ثنائي الأسلاك (إدخال الطاقة وإشارات الإشارات لأسلاك الأداة المساعدة) ، يكون الإخراج مع درجة حرارة مقاسة للإشارة الحالية الخطية 4 ~ 20 مللي أمبير. يمكن تثبيت جهاز الإرسال باستخدام مربع الكابل الخاص بمقاومة الحرارة الحرارية ، مع تكوين بنية متكاملة ، ولكن أيضًا كوحدة وظيفية مثبتة في معدات الاختبار. المرسل الحراري لديه درجة حرارة البرد مع تعويض تلقائي. يتم تطبيق جهاز إرسال درجة حرارة SBW Series على نطاق أوسع في المناطق الصناعية ، لأتمتة الاختبار والنقل والتحكم.

ⅱ 、 المواصفات الفنية الرئيسية

1. الدقة الدقة: ± 0.5 ٪ FS

2. النوعين النوع: K 、 e 、 j 、 s 、 b 、 t 、 pt100 、 cu50

3. الإخراج (اثنين من الأسلاك): الإخراج 4 ~ 20 مللي أمبير في النطاق

4. انحراف تعويض النهاية: ＜ 1 ℃ ℃ 2 ℃/k 、 e 、 、 s

5. مقاومة الحمل: 0 ～ 600Ω

6. الطاقة العاملة: الجهد التصنيف DC24V

الحد الأدنى لجهد DC12V الحد الأقصى للجهد 35V

(> 24V يتطلب مقاومة حماية 500 Ω خارجية)

7. حالة العمل: درجة الحرارة -25 ℃ ℃ 85 ℃ ، الرطوبة النسبية ≤ 85 ٪ RH ، دون التآكل والإشعاع الكهربائي القوي.

ⅲ。 النموذج

SBW □ － □

① ②

نوع ①Input:

T hermocouted ： rk ： k re ：

rs ： s rb ： b rt ： t

T hermal Resistance ： ZC ： CU50 ZP ： PT100

② Transsmission Range ： 01 ： 0 ～ 100 ℃ 02 ： 0 ～ 200 ℃ 03 ： 0 ～ 300 ℃ 04 ： 0 ～ 400 ℃

05 ： 0 ～ 500 ℃ 06 ： 0 ～ 600 ℃ 07 ： 0 ～ 700 ℃ 08 ： 0 ～ 800 ℃

09: 0 ～ 900 ℃ 10 ： 0 ～ 1000 ℃ 011 ： 0 ～ 1100 ℃ 012 ： 0 ～ 1200 ℃

013 ： 0 ～ 1300 ℃ 51 ： -50 ～ 50 ℃ 52 ： -50 ～ 100 ℃ 53 ： 0 ～ 150 ℃

54 ： 0 ～ 50 ℃ 025 ： 0 ～ 250 ℃ 035 ： 0 ～ 350 ℃ 045 ： 0 ～ 450 ℃

لا توجد متطلبات خاصة: إخراج Powerand هو الخط الثاني ، غير معزول ، مزود الطاقة DC24V (شرح أوامر خاصة

★ ملاحظة: ستستمر الشركة في تحسين تكنولوجيا المنتجات والتصميم والمواصفات. إذا كان عرضة للتغيير ، فهي خاضعة دون إشعار.
