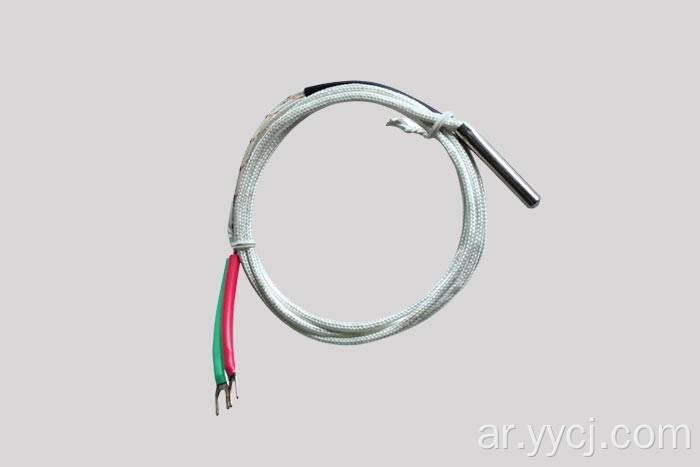

مستشعر درجة حرارة النوع البسيط

مستشعر درجة حرارة من النوع البسيط المستخدم بالاقتران مع وحدات التحكم في درجة الحرارة

مستشعر درجة حرارة قياس جديد لأنواع من أجهزة الحزمة والملابس والطباعة ،
المطاط والطعام ، وما إلى ذلك ، ولصناعة الفرن الكهربائي. يمكنهم قياس درجات حرارة السائل والبخار ،
الغاز والصلبة في الإنتاج. الخصائص مقاومة للصدمات ، ومقاومة للدرجات الحرارة العالية والحياة الطويلة.
تستخدم لقياس درجة الحرارة والتحكم التلقائي في النطاق من -200 إلى 1600 درجة مئوية.

معنى المستشعر للرمز النموذج
W____ ___ ___ ___ ____ ____ ____
(1) (2) (3) (4) (5) (6) (7)
(1) رقم التخرج:
RN: Nickel Chrome Nickel Silicon Thermocouple (K)
رد: النيكل كروم كأس النيكل الحراري (E)
RF: Iron Cupreous Nickel Thermocouple (J)
RP: بلاتينيوم روديوم 12 البلاتين (ق)
RR: بلاتينيوم روديوم 30 بلاتينيوم (ب)
RT: النحاس النيكل (T)
ZC: Cupreous الحرارية المقاوم (CU50)
ZP: المقاوم الحراري البلاتيني (PT100)
(2) النوع: x نوع مضغوط (هذا العنصر يلغي المساحة السوداء)
نوع النوع القياسي (فارغ) نوع الدروع K.

(3) طريقة التثبيت:
النوع المدمج: 1- نوع الأنبوب 2- نوع الضغط 3- نوع المسمار
4- نوع الملف 5- نوع بسيط
نوع النوع/ الدروع القياسي
1- بدون إصلاح جهاز 2- مؤشر ترابط المسمار الثابت
3- مؤشر ترابط المسمار المتحرك 4- شفة ثابتة 5- شفة متحركة
(4) نموذج مربع التوصيل
0- بدون مربع اتصال 1- مربع اتصال بسيط
2- مربع اتصال إثبات الدفاع 3- مربع اتصال مقاوم للماء
4- مربع اتصال إثبات الانفجار 5- مربع اتصال جاك الموصل BNC

(5) شكل نهاية القياس
0- مع عدم وجود طلب 1- قم بتوصيل Shell 2- نموذج Outcrop 3- نوع العزل
(6) القطر الخارجي (ملليمتر)
0-16 1-12/M12 2-2 3-3 4-4 5-5 6-6/M6 7-7 8-8/M8
(7) مع إخراج النقل:
ب: 4-20MA B: 0-10MA B: 1-5V B: 0-5V

تصاعد المستشعر
سيتم وضع رأس المستشعر على الحاجة إلى قياس درجة حرارة ، والقياس المباشر لدرجة حرارة النقطة ، والاستخدام الثانوي مع مجموعة متنوعة من عداد درجة الحرارة.
يتم تثبيت المستشعر في موضع الشغل قدر الإمكان ، لتجنب تركيب بجوار الباب أو بالقرب من كائن التدفئة. اتفاق عمق الإدراج مع الحاجة الفعلية. يحافظ تركيب المستشعر على موضع رأسي قدر الإمكان ، ولكن في حالة قياس التدفق يجب تثبيت الميل العكسي. إذا كنت بحاجة إلى مستشعر إصلاح ، فيمكن فتح جدار الحاوية ثقبًا أكبر من قطر مؤشر ترابط تثبيت المستشعرات ، قم بتثبيت المستشعر المثبت على الحاوية مع الجوز المرفق. عندما يكون الكائن المقاس غير غاز أو سائل ، يقوم مستشعر درجة الحرارة ببعض الاتصال الوثيق مع الكائن المقاس ، من أجل تحسين سرعة الاستجابة وتقليل خطأ الإرسال.
إذا كان سلك خرج مستشعر درجة الحرارة يحتاج إلى إطالة ، فيجب عليك استخدام سلك الإرشاد النسبي لمستشعر درجة الحرارة مع نفس القطبية ، ثم تواصل مع العداد الثانوي. يجب أن يتصل سلك المستشعر أو سلك التعويض مباشرة بمحطة توصيل العداد الثانوية ، لتجنب استخدام الأسلاك العادية ، وإلا فإن الخطأ سيكون. اتصال الانحناء بأقل قدر ممكن لتوسيع وقت الاستخدام ، يجب تصميم مستشعرات الانحناء المتكررة.
