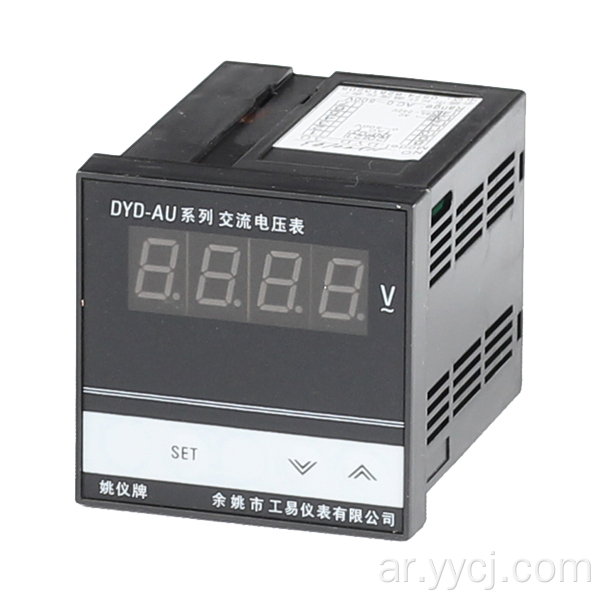

DYD-30 DISTRAL DISTRED VOLTMETER

DYD-30 DISTRAL DISTRED VOLTMETER

： ： ： ： 、

D Digital Ammeter Digital Series （AMMETER DIGITAL ، مقياس مقياس التردد 、 مقياس عداد التردد 、 مقياس القياس ، وهكذا ، يوجد نوع من عداد النوع المركب متعدد الوظائف ، وهو ينطبق على الطاقة الكهربائية والشبكة الكهربائية ، والمراقبة الميدانية وعرض أنظمة التحكم التلقائية والتحكم عن بعد ، قياس الجهاز التلقائي للميكانيكية عن بعد الإرسال ， وظيفته هي إخراج إشارة نقل التيار القياسية أو الجهد باستخدام معلمة شبكة CPU Electric Network ، مثل تواتر الجهد 3 current 、 3 、 التردد وهكذا على تحويل ， ثم A/D. أيضا هذا العداد لديه واجهة اتصال RS232 أو RS485 مع TRU الطرفية بيانات طويلة المدى.

ⅱ 、 المواصفات الفنية الرئيسية

1 、 فئة الدقة ： 0.5 ٪ f · s ± 1B

2 、 عرض رقم 4

3 、 إدخال مرجع ： AC /AV ： 0 ～ 5A /0 ～ 500V VOLTS DC ： 0 ～ 199.9V 0 ～ 1000V

4 、 استهلاك الطاقة ： ≤3w

5 、 الطاقة العاملة ： AC85 ～ 242V ， 50/60Hz

6 ظروف عمل ： 0 ～ 50 ℃ ， الرطوبة النسبيةنت 85 ％ ， بدون تآكل وإشعاع كهربائي

لوحة اللوحة والاتصال

1 、 لوحة لوحة

يمكن أن تتبع وظيفة لوحة اللوحة لكل نموذج الرسم أعلاه.

2 、 الاتصال

ⅳ 、 العملية

1 、 i n terior parameter ( فقط مقياس طراز الجهد الحالي له هذه المعلمة )

2 、 o مخطط انسيابي ：

3 、 قم بالتوصيل وفقًا للاتصال ، فسيختبر الأداة بمفرده.

4 、 إعداد المعلمة الداخلية （تعريف المعلمة راجع ورقة المعلمة）

اضغط على مفتاح SET لـ 3S لإدخال حالة إعداد المعلمة الداخلية ， يعرض رمز المعلمة أولاً ， ثم عرض قيمة المعلمة بعد 2S ， اضغط انتهى الإعداد. إذا لم يكن الضغط على أي مفتاح ، فسيتم حفظه ويخرج تلقائيًا.

5 、 ★ وضع الجهد الحالي ： إذا كان شاشة العداد قد تحوّلت - يمكنك الضغط على مفتاح "Set" & ▲ & ▼ في وقت واحد لتسوية. （يرجى توخي الحذر لاستخدام هذه الوظيفة）.

ⅴ 、 معنى رمز النموذج

D □ □ － □ □ － □

① ② ③ ④ ⑤

： ： رقم السلسلة L ： النموذج الحالي Y ： نموذج الجهد F－frequency R－revolving سرعة

： ： البعد الخارجي وثقب التثبيت (مم) ：

T ： 160 × 80 × 85 156 × 76 A ： 96 × 96 × 90 92 × 92 D ： 72 × 72 × 90 68 × 68

E ： 48 × 96 × 75 44 × 92 F ： 96 × 48 × 75 92 × 44 جم ： 48 × 48 × 105 44 × 44

： ： إعداد تبديل لضغط ناعم 3 مفتاح ، شاشة رقمية صف واحد ،

④: إخراج التحكم: 0: لا إنذار 1: إنذار 3: اثنين من الإنذارات 4: التحكم في بت PID

5: PID Solid-State Control 6: PID SCR Phase Syfter Control 7: PID SCR Zero-Crossing Control
8: SCR ثلاث مراحل التحكم الصفري الصفر 9: 4 ~ 20mA الإخراج
⑤: القيمة الاسمية الإدخال:
لا: مدخلات AC الحالية 5A ، تيار التيار المتردد للإعداد التعسفي 0-9999 ، ينطبق على جميع مقياس المحولات ؛ جهد التيار المتردد ل 0-500.0VAC ؛

10: 0 ~ 10A 400: 0 ~ 400V 0.2: 0 ~ 200MA
⑥: لاحقة: وظيفة الاتصال K- RS485

ⅵ 、 تحليل الأعطال والتخليص

الورقة 6-1 التعامل مع الأخطاء الشائعة
