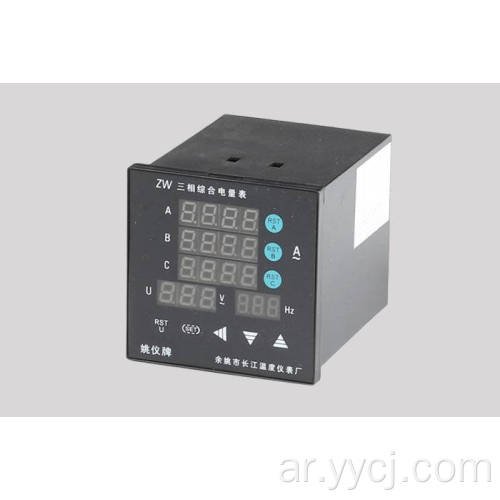

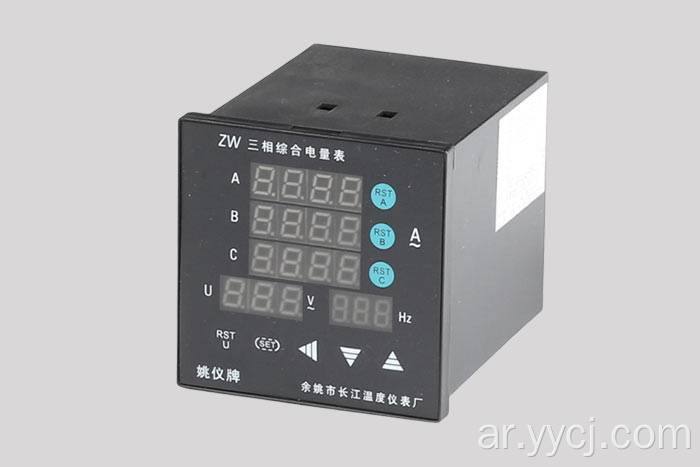

ZW Series ثلاثية الطور من ثلاث مراحل متر هي LED عرض LED ， إعداد مفتاح اللمس اللطيف. إنها نوع من عداد مراقبة المعلمات الكهربائية متعددة الوظائف ذكي متعدد الوظائف مع كل وظيفة من ثلاث مراحل التيار القابلة للبرمجة ، والقياس التلقائي ، وتراكم الطاقة الكهربائية كيلووات ساعة ، والاتصال الرقمي RS485. وهي تحول التيار والجهد وتواتر الكمية الكهربائية الحالية الثلاثة المتناوبة إلى الكمية الرقمية الطبيعية. إنها تجمع بين العديد من وظائف الرقمنة 、 الشبكات الذكية 、 اجعل عملية القياس وتحليل البيانات تلقائيًا. النظام التلقائي الكهربائي. يتم استخدامها على نطاق واسع في الجهاز الكهربائي ، والتحكم التلقائي والجدولة في منطقة الطاقة الكهربائية ، والبريد ، والفحم ، والفحم ، والمعادن ، والسكك الحديدية ، والبلدية ، المبنى الذكي.

ⅱ 、 الفهارس الفنية الرئيسية

1. طريقة إدخال الإشارة ： الإدخال العائم ；

2. النطاق ：

الحالي ： إدخال المباشر 0 ～ 5a ، ويمكن أن تكون مناسبة مطابقة مع أي حث متبادل حالي ， عرض العرض 0 ～ 9999 ؛

الجهد ： AC 0 ～ 500V تردد ： 0 ～ 99.9Hz ；

3. الخطأ الأساسي:

الجهد الحالي (أ) ： ± 0.5 ％ f · s （v） ： ： 0.5 ％ f · s التردد （Hz ： ： ± 0.1 f · s

4. فترة أخذ العينات ： حوالي 1 مرات/ثانية ；

5. استهلاك الطاقة بأكمله ： <4va ；

6. مقاومة المدخلات ： محطة الجهد حوالي 600 كيلو متر ； محطة التيار <10mΩ

7. الوزن كله ： حوالي 430 جم ；

8. أبعاد الأبعاد والثقب التثبيت （ملم ： 96 (الطول)*96 (العرض)*110 (العمق) 92*92

9. القوة العاملة ： AC110 ～ 242V ， 50/60Hz

10. بيئة العمل ： درجة الحرارة ： （0 ～ 50） ℃ ； الرطوبة ： ： 85 ٪ rh ；

ⅲ 、 الوصف والاتصال الوصف （للمرجع）

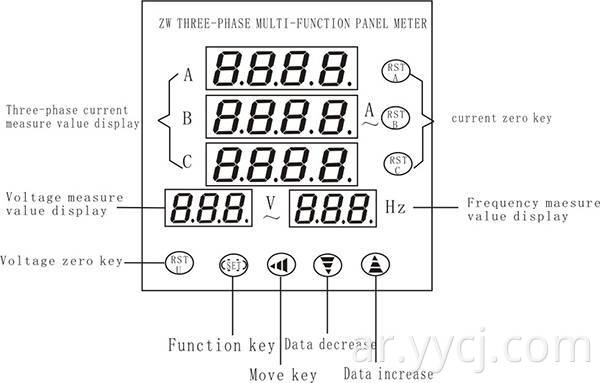

1 、 لوحة

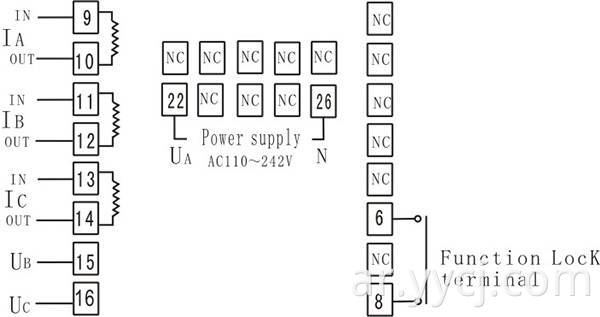

2 、 الاتصال

ⅳ 、 العملية

لتجنب نطاق اختبار المعلمة تجاوز النطاق ، يجب أن يؤمن المعلمة المقاسة التي تلبي النطاق. يرجى تأكيد طاقة العمل المطلوبة. القوة العاملة غير المناسبة ستجعل العداد تالفًا.

1 、 اجعل رابط العداد مع السلك وفقًا للمخطط ، وجعل الطاقة عليه ، يبدأ العداد في اختبار نفسه ، وتستمر هذه العملية لمدة 1 ثانية.

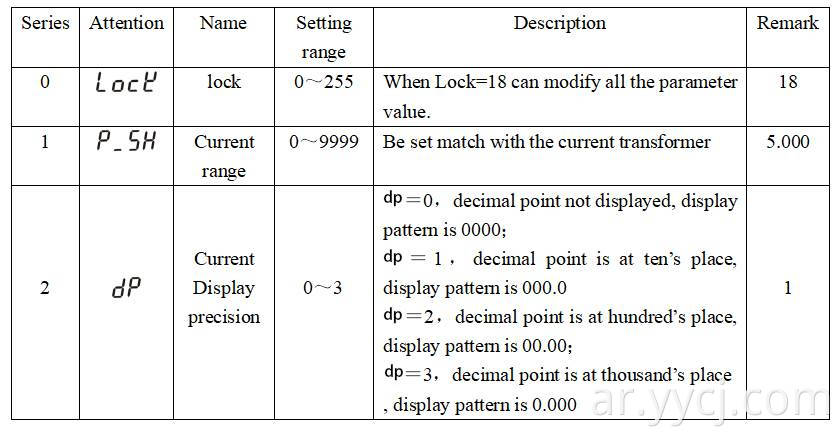

2 、 ورقة المعلمة الداخلية

4 、 إعداد المعلمة الداخلية （تعريف المعلمة راجع ورقة المعلمة）

اضغط على SET for 3S للدخول في حالة إعداد المعلمة الداخلية ， اضغط ▲ 、 ▼ يمكن تعديل قيمة المعلمة ， اضغط على SET للحفظ والدخول في إعداد المعلمة التالي ， الخروج حتى الانتهاء من الإعداد. إذا لم تضغط على مفتاح خلال 10 ثوانٍ ، ثم احفظه وتخرج تلقائيًا.

5 、 الصفر ：

إدخال عندما يعرض العداد 0 ، والتيار والجهد لا يعودان إلى الصفر ، واضغط بشكل متزامن على "RST (A 、 B 、 C 、 U)"+ " هذه الوظيفة عندما تكون في حالة القياس ، أو ستؤثر على دقة القياس.）

5 、 رمز لوحة الوصف ： لوحة من سلسلة ZW سلسلة متعددة الوظائف ثلاثية الطور

يمكن للمتر استخدام الرمز التالي ، يرجى الرجوع إليه.

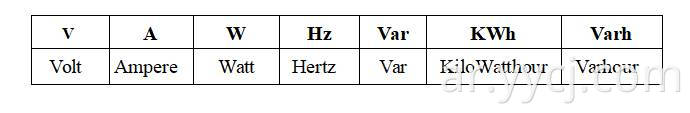

معنى الشخصية ：

ⅴ 、 وظيفة توسيع

يمكن أن توفر سلسلة ZW وظيفة توسيع وفقًا لمتطلبات العميل - من المناسب للعميل توسيع خاصته ذكية - توفير مرونة الاختبار والتحكم - يجب وصف متطلبات التوسيع التفصيلية في متطلبات الطلب.

1. اتصال البيانات RS-485: معزولة RS-485 الاتصالات متعددة الجيلة ， إنها تتبنى شرطات Modbus المعيارية الصناعية لوضع اتفاق RTU.

2. إخراج الإنذار الترحلي: بيانات اختبار القرار الإفراط في الحد ، وإخراج إشارة تبديل الاتصال ， لجعل عنصر التحكم القابل للتمديد مريحًا.

3. مخرجات كمية الكمية （0 ～ 5 V أو 1 ～ 10 V أو 4 ～ 20 Ma or0 ～ 20ma）: إخراج متزامن تغيير البيانات الخاصة.

4. حساب الطاقة الكهربائية يمكن أن يضيف وتوفير قيمة الطاقة الكهربائية ، ويمكن استخدامها كـ COILWATTHER COILWATT HOURT المترجم الشائع من ثلاثة مراحل ، مما يوفر قياسًا للوادي الذروة.

5. حقيقي عرض طاقة الوقت ： عرض قياس الطاقة المتوسط ​​في الوقت الحقيقي

ⅵ 、 تحليل الأعطال والتخليص

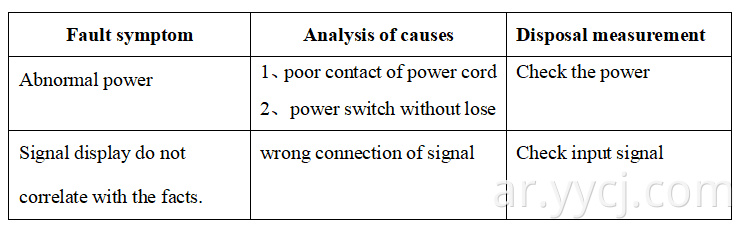

يتبنى العداد عملية الإنتاج المتقدمة ، ولديها اختبار صارم قبل مغادرة المصنع ، فإنه يحسن موثوقية العداد. الخطأ المعتاد الناجم عن العملية الخاطئة أو إعداد المعلمة. إذا وجدت أن الخطأ لا يمكن أن يتعامل معه ، يرجى تسجيله إنه ، والاتصال بالوكيل أو US.Sheet2 هو الخطأ المعتاد للمتر في التطبيق اليومي ：

المرفقة 1 ： بيان رسالة الانتباه معلمة متر ورسالة إنجليزية
