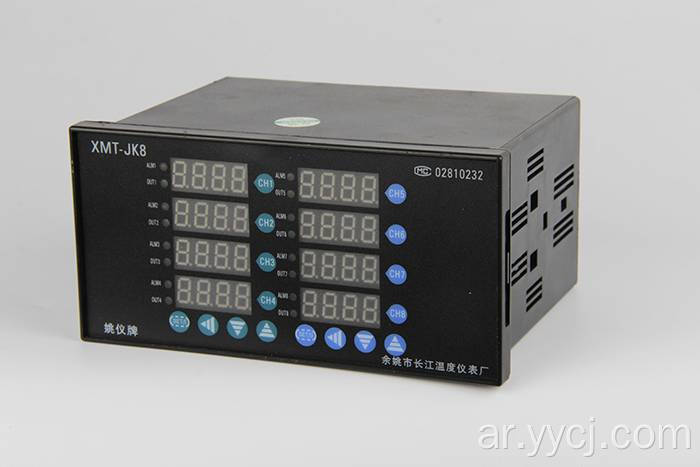

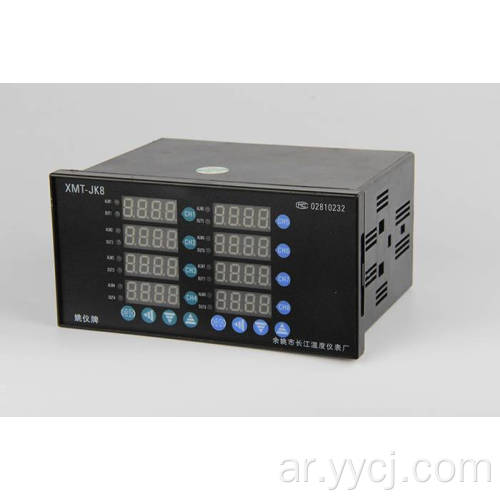

XMT-JK808 أداة تعديل درجة الحرارة الفكرية Series Series

XMT-JK808 Series الذكية （وحدة التحكم في درجة الحرارة） أداة التحكم في درجة الحرارة هي عداد جديد لتلبية احتياجات السوق. يتم التحكم في العداد بواسطة الحواسيب الدقيقة للرقاقة المفردة ، وكل قيمة إعداد قناة وبعض المعلمات يمكن إعدادها بشكل مستقل. لديها مزايا الحجم الصغير ، استهلاك الطاقة المنخفض ، التشغيل البسيط ، التحكم السهل ، التشغيل المستقر ، الخصائص الموثوقة والاقتصادية. يستخدم على نطاق واسع في أنظمة التحكم التلقائية في درجة الحرارة للآلات 、 الكيميائية 、 السيراميك 、 الصناعي الخفيف 、 المعادن المعدنية 、 انحراف والمعالجة الحرارية ، وهلم جرا.

ⅰ 、 المواصفات الفنية الرئيسية

1 、 الإدخال (يمكن تحديده) ： Cu50 (-50 ～ 150) 、 Pt100 （-80 ～ 600） 、 K （-30 ～ 999） 、

E （-30 ～ 700） 、 J （-30 ～ 900） 、 T （199 ～ 400）

2 、 انحراف القياس: ≤ ± 0.5 ٪ f · s ± 1B انحراف نهاية الطرف البارد: ≤ ± 2.0 ℃

3 、 دورة أخذ العينات: 0.5S

4 、 دورة التحكم: إخراج التتابع 2 ～ 120s ، والآخر هو 2s.

5 、 طاقة إخراج التتابع: AC220V/5A (تحميل المقاومة) أو AC220V/0.3A (الحمل الإدراكي)

6 、 إخراج الاتصال التابع الإنذار ： AC220V/1A （تحميل المقاومة）

7 、 قيادة الإشارة المرحلة الصلبة: قيادة التيار الكهربائي 12mA ، الجهد 9V.

8 、 مصدر الطاقة: AC85V ～ 242V ، 50/60 هرتز

9 、 حالة العمل: درجة الحرارة 0 ～ 50.0 ℃ ، الرطوبة النسبية ≤ 85 ٪ RH ، دون التآكل والإشعاع الكهربائي القوي.

ⅱ 、 تعليمات اللوحة (استشر)

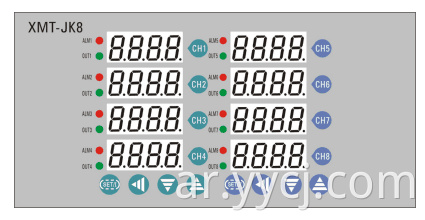

ALM1 ～ ALM8 ： القناة الأولى إلى ضوء مؤشر إنذار القناة الثامن (الأحمر) ；

Out1 ～ Out8 ： القناة الأولى إلى مصباح مؤشر التحكم في القناة الثامنة (الأخضر) ；

مفتاح CH1 ～ CH8 ： القناة الأولى إلى مفتاح إعداد المعلمة القناة الثامن المقابل ；

Set/ⅰkey ： القناة الأولى إلى مفتاح إعداد وظيفة القناة الرابعة ；

Set/ⅱKey ： القناة الخامسة إلى مفتاح إعداد وظيفة القناة الثامنة ؛

◄ المفتاح （اليسار ： ： القناة الأولى إلى مفتاح Shift القناة الرابعة ；

◄ المفتاح （يمين ： القناة الخامسة إلى مفتاح تحول القناة الثامنة ；

▼ مفتاح （اليسار ： ： القناة الأولى إلى مفتاح بيانات القناة الرابعة ；

▼ مفتاح （اليمين ： القناة الخامسة إلى مفتاح بيانات القناة الثامنة ；

▲ المفتاح （الأيسر ： ： القناة الأولى إلى مفتاح بيانات القناة الرابعة ；

▲ المفتاح （يمين ： القناة الخامسة إلى بيانات القناة الثامنة زيادة مفتاح ；

أهمية三morel ：

XMT - JK 8 □ 8 □ □

(1) (2) (3) (4) (5) (6)

⑴meter pacepplate وبعد التثبيت (مم) ： 160 × 80 × 130 ； 152 × 76 ；

⑵design الرقم التسلسلي ： يمكن لثمانية قناة عداد تحكم مستقل ، PID والتحكم في/إيقاف/إيقاف اختياري ؛

⑶ المنبه ： '0' ： لا يوجد جهاز إنذار ； '1' ： إنذار واحد (وضع الإنذار اختياري) ；

إشارة ⑷Input ： "8": التبادل الحر لإشارة الدخل

⑸ وضع التحكم الرئيسي "الفضاء" ： تتابع عادةً إخراج الاتصال المقطوع عادة ؛ 'a' ： تحكم في مرحلة الصفر أحادية الصفر ؛ 'g' ： إخراج التحكم في ترحيل الحالة الصلبة

(6) لاحقة ： 'k' ： مع 485 أو RS232 وحدة الاتصالات ； 'wt' ： مع واجهة وحدة الطابعة الخارجية

المعلمات الداخلية ：

： ： ： 、 、 ：

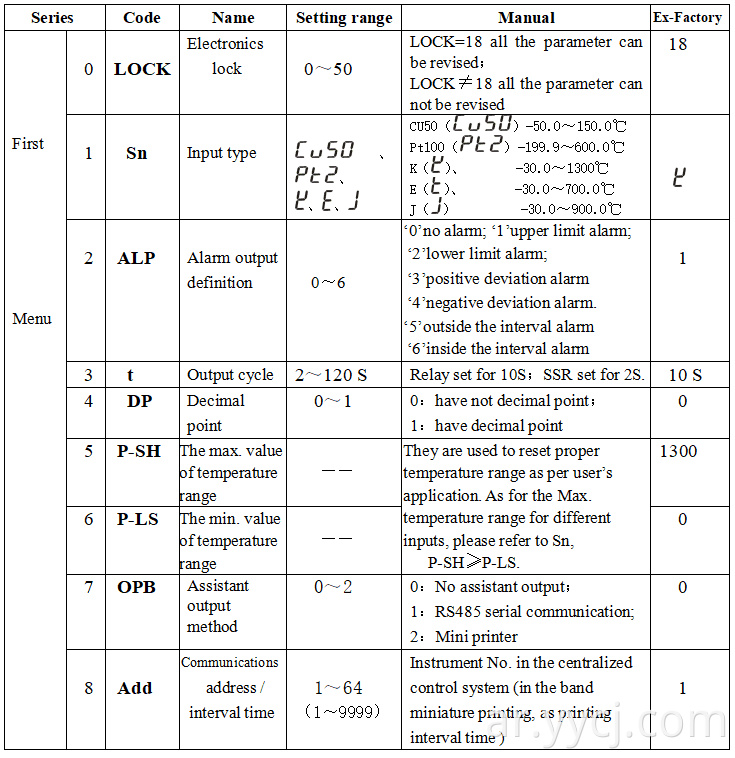

5.1 、 أول إعداد M ENU (إعداد القائمة العامة) ：

اضغط على مفتاح الوظيفة (SET / I KEY) 3 ثوانٍ ، أدخل في القناة الأولى إلى القناة الرابعة في حالة إعداد القائمة الأولى ، هذه المرة "نافذة عرض القناة الأولى" و "نافذة عرض القناة الثانية" على التوالي تعرض القائمة الأولى رموز المعلمة وقيم المعلمة ، هذه المرة يمكنك الضغط على مفاتيح ◄ （ shift ◄ ） 、 ▲ ▼ ▼ لتغيير قيمة المعلمة ، بعد تعديل الإكمال ، اضغط على مفتاح Set / I للحفاظ على المعلمة التالية ؛ تعديل المعلمات الأخرى بنفس الطريقة. إذا كان في الإعداد دون أي عملية 10 ثوانٍ ، فسيقوم العداد تلقائيًا بحفظ الحالة المعدلة والخروج منها.

اضغط على مفتاح الوظيفة (SET / II KEY) 3 ثوانٍ ، أدخل في القناة الخامسة والقناة الثامنة في حالة إعداد القائمة الأولى ، هذه المرة "نافذة عرض القناة الخامسة" و "نافذة عرض القناة السادسة" على التوالي تعرض القائمة الأولى رموز المعلمة وقيم المعلمة ، طريقة التعديل كما هو مذكور أعلاه.

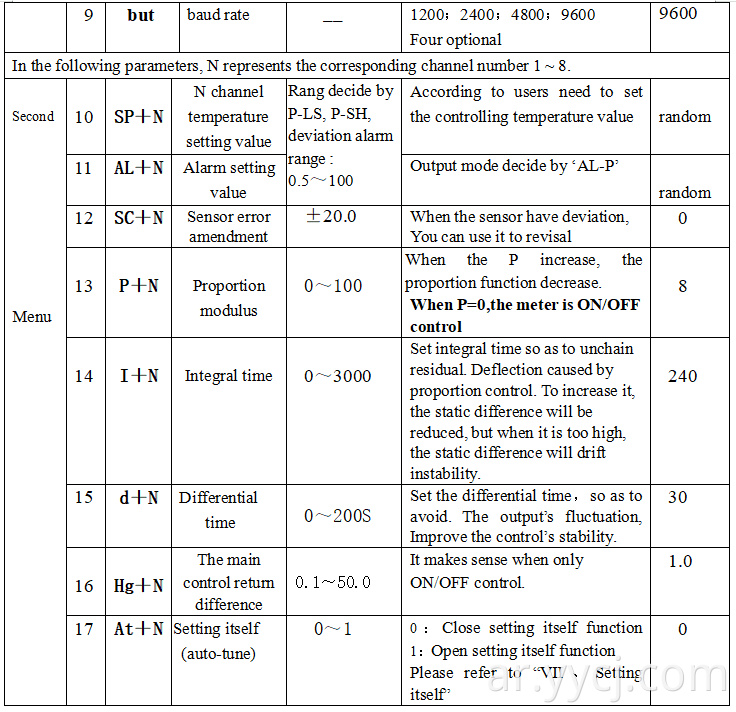

5.2 、 إعداد القائمة الثانية ( كل قناة تتوافق مع إعداد القائمة) ：

القناة الأولى إلى معلمات القناة الرابعة على التوالي اضغط على Ch1 ～ CH4 ثلاث ثوانٍ للدخول في عنصر قائمة القناة المقابل ، هذه المرة "نافذة عرض القناة الأولى" و "نافذة عرض القناة الثانية" تعرض على التوالي القناة المقابلة معلمة القائمة الثانية على التوالي الرموز وقيم المعلمة ، هذه المرة يمكنك الضغط على التوالي مع مفاتيح ◄ （ shift ）） 、 、 ▼ لتغيير قيمة المعلمة ، طريقة التعديل أعلاه "5.1 、 إعداد M ENU الأول ".

القناة الخامسة إلى المعلمات الثامنة على التوالي اضغط على CH5 ～ CH8 ثلاث ثوان للدخول في عنصر قائمة القناة المقابلة ، وهذه المرة "نافذة عرض القناة الخامسة" و "نافذة عرض القناة السادسة" على التوالي تعرض القناة المقابلة رموز معلمة القائمة الثانية على التوالي. وقيم المعلمة ، هذه المرة يمكنك الضغط على التوالي مع مفاتيح ◄ （ shift ） 、 、 ▲ ▼ ▼ لتغيير قيمة المعلمة ، طريقة التعديل أعلاه "5.1 、 إعداد M ENU الأول ".

ⅵ 、 وضع نفسه ：

استخدام العداد في المرة الأولى أو المناطق المحيطة بها مغير ، وتجد أنها تحكم غير جيدة ، وهذه المرة تحتاج إلى استخدام الإعداد نفسه. على سبيل المثال:

في البداية قم بإعداد قيمة إعداد القناة المقابلة ، ثم أدخلها في قائمة القناة المقابلة ، تعيين HY المقابل هو 0.5 ～ 1 ℃ ، قم بتعيين AT = 1 ، "AT" وفلاش قيمة درجة الحرارة المقاسة بالتناوب ، إعداد نفسه ، يتمتع العداد ثلاث مرات بالاهتزاز ، P و I و D Parameter والإعداد نفسه ينتهي.

ملاحظة ： عندما يتم إيقاف تشغيل الطاقة أثناء الإعداد ، لأن العداد لديه الذاكرة ، فسيتم إعادة تشغيله في المرة القادمة.

② عندما تحتاج إلى الخروج بشكل مصطنع أثناء الإعداد ، قم بتعيين القناة المقابلة للضغط الذاتي

المعلمة في إلى 0 بحيث يمكن الخروج ， ولكن نتيجة الإعداد لن تكون صالحة.

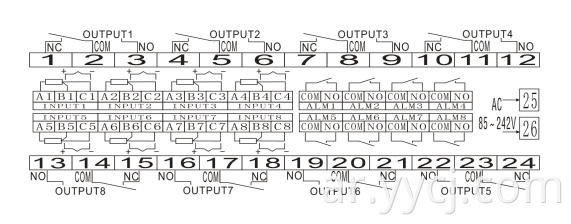

： 、 مخطط الاتصال (استشر) ：

ملاحظة ： 1) الرسم البياني أعلاه هو مثال على XMT-JK818 ، فقط للرجوع إليه ، يجب أن يكون اتصال وحدة التحكم المحددة هو تأكيد اتصال الحالة.

2) إدخال إشارة العداد المستخدم لعزل مستشعر النوع ، أو الذي قد يؤثر على قياس العداد.

ⅷ 、 تحليل الخطأ والتخليص :

تتبنى سلسلة XMT-JK808 عملية إنتاج متقدمة ، ولديها اختبار صارم قبل مغادرة المصنع ، فهي تعمل على تحسين موثوقية العداد. الخطأ المعتاد الناجم عن التشغيل الخاطئ أو إعداد المعلمة. إذا وجدت أن الخطأ لا يمكن التعامل معه ، فيرجى تسجيله والاتصال بالوكيل أو الولايات المتحدة. الورقة 8-1 هي الخطأ المعتاد لسلسلة XMT-JK808 في التطبيق اليومي ：

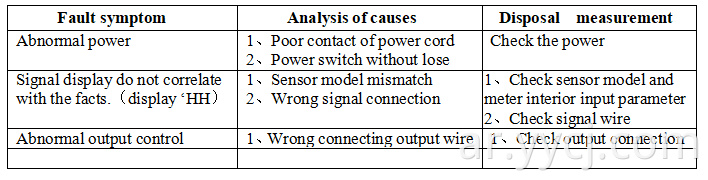

الورقة 8-1 معالجة الأخطاء الشائعة

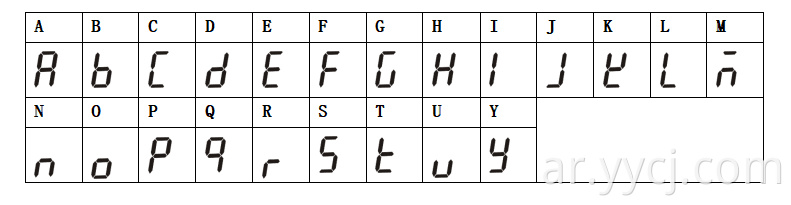

مرفق 1 ： بيان رسالة انتباه المعلمة Meter ورسالة إنجليزية
