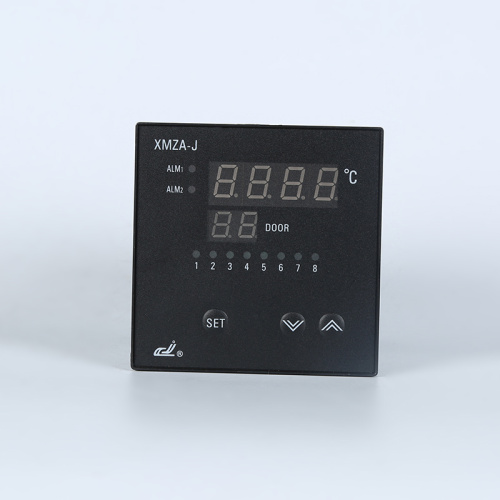

XMZA-J838 وحدة التحكم في الكشف عن درجة الحرارة المتجولة

XMZA-J838 مقياس دورية لدرجة حرارة الإدخال لجميع الأغراض

تحكم في درجة الحرارة

أدوات درجة الحرارة

مستشعر درجة الحرارة

Ⅰ、المسح

جهاز قياس دورية درجة الحرارة متعدد الأغراض من سلسلة XMZ*-J هو جهاز قياس ذكي يعتمد تكنولوجيا الكمبيوتر. يعتمد العداد صفين من مصابيح LED، وفي نفس الوقت يميز قيمة درجة حرارة اختبار العرض والممر الحالي، ويمكن استخدامه تلقائيًا أو يدويًا لإجراء اختبار الجولة، وكل ممر له ضوء يشير نسبيًا. يحتوي على اتصال بمنفذ تسلسلي للكمبيوتر RS485، أو طباعة موقوتة.

Ⅱ、المؤشرات الفنية الرئيسية:

1 、 الدقة: ± 0.5% F · S ± 1B

2 、 إشارة الإدخال: K E J R S Pt100 Cu50

3 、 درجة الحرارة: K (-30 ~ 1300 درجة مئوية) E (-30 ~ 800 درجة مئوية) J (-30 ~ 1000 درجة مئوية) R (-30.0 ~ 1700.0 درجة مئوية) S (0 ~ 1600 درجة مئوية) Pt100 (-200.0 ~ 600 درجة مئوية) Cu50 (-50.0 ~ 150.0 درجة مئوية)

4 、 كمية المرور: على الأكثر 16

5 、 قدرة الاتصال مرحل التنبيه: 220 فولت 5A (المقاومة)

6 、 البعد الخارجي وفتحة التثبيت (مم): XMZ-J 160 × 80 × 120 156 × 76 XMZA-J 96 × 96 × 110 92 × 92

6 、 قوة العمل: AC220V ± 10% 50 هرتز استهلاك الطاقة أقل من 5 واط

7 、 حالة العمل العادية: درجة الحرارة 0 ~ 50 ℃، الرطوبة النسبية 35٪ ~ 85٪، دون غاز تآكل.

Ⅲ、معنى رمز النموذج

جهاز القياس عبارة عن جهاز قياس دورية متعدد الأغراض لـ 1-16 اتجاه، يتم ضبطه عند مغادرة المصنع XMZ□- J □ □ 8 □ 1 2 3 4 5

"1": أبعاد السطح (مم): أ: 96 × 96 × 110 فتحة التثبيت: 92 × 92 فارغة: 160 × 80 × 120 فتحة التثبيت: 152 × 76

"2": رقم القناة: على سبيل المثال "16" كـ 16 قناة، "8" كـ 8 قنوات.

"3": تعريف المنبه: '0'لا يوجد إنذار،'1'إنذار الحد العلوي،'2'إنذار الحد الأدنى،'3'إنذار الحد العلوي والسفلي

"4": إشارة الإدخال: '8'أنواع إدخال الإشارة

"5": لاحقة: 'WT' مع طابعة مصغرة، 'K' مع نموذج اتصال 485 'فارغ' لا يحتوي على هذه الوظيفة.

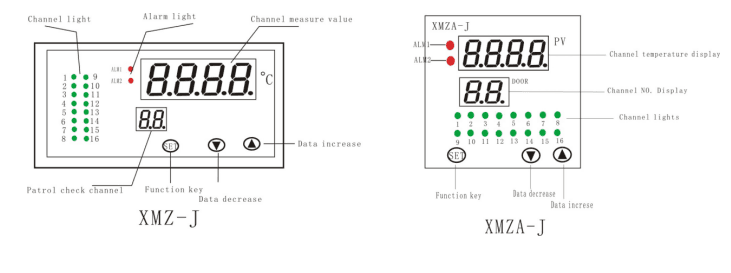

Ⅳ、سطح التخلص من العداد (كمرجع)

Ⅴ 、 العملية

1 、 في الاستخدام العادي ، تعرض نافذة الصف العلوي قيمة درجة حرارة القياس الحالية ، وتعرض نافذة الصف السفلي المرور الحالي ، عند تعيين المعلمة ، رمز معلمة عرض الصف السفلي ، قيمة إعداد عرض الصف العلوي.

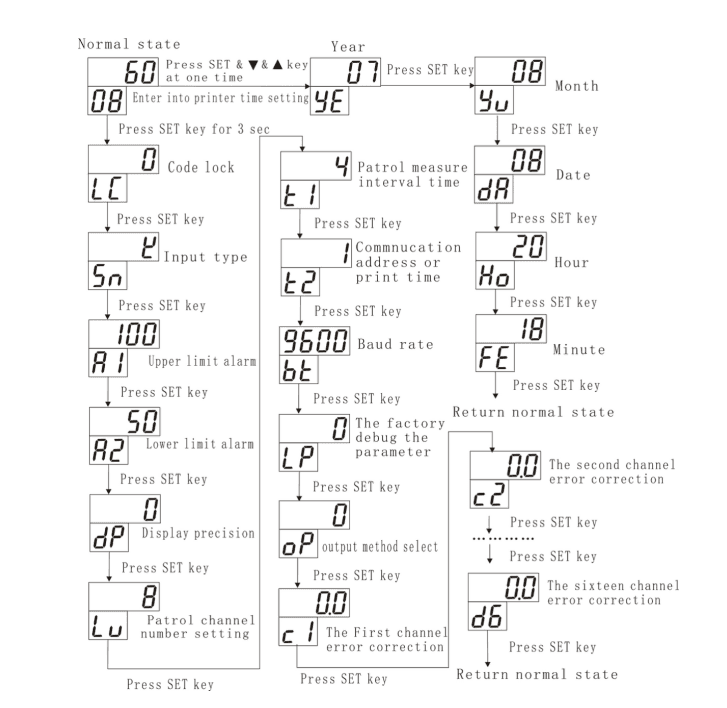

2、اضغط على SET 3s للدخول إلى قائمة المعلمات (ارجع إلى الورقة 6－1)، اضغط على ▼ أو ▲ يمكن ضبط العداد على نطاق منتظم، لفترة طويلة للضغط على ▼ أو ▲ يمكن تحقيق انخفاض أو زيادة ثابتة بسرعة. ； اضغط على SET＆▼ يمكن الخروج من القائمة في منتصف الطريق.

3. قياس النقطة الثابتة لقناة قياس الدورية (قياس الدورية اليدوي):

يمكن للعميل قياس نقطة ثابتة لقناة قياس دورية واحدة، في ظل حالة قياس الدورية التلقائية، اضغط على ▼ لأكثر من 3 ثوانٍ، أدخل حالة قياس النقطة الثابتة، توقف وحدة التحكم قياس الدورية التلقائي، اضبط ▼ أو ▲ لتحديد قناة نقطة ثابتة، اضغط على SET يمكن إرجاع حالة قياس الدورية التلقائية؛

4 、 إنذار قياس الدورية:

أ、عندما تصدر أي قناة إنذار الحد العلوي، يومض ضوء مؤشر هذه القناة، وينجذب إنذار الحد العلوي، ويومض مؤشره؛

ب.عندما تصدر أي قناة إنذار الحد الأدنى، يومض ضوء مؤشر هذه القناة، وينجذب إنذار الحد الأدنى، ويومض المؤشر الخاص به.

5. إعداد معلمة وقت وظيفة الطباعة (توجد هذه العملية فقط عندما تكون وحدة التحكم مزودة بوظيفة الطباعة) ：

اضغط على SET＆▼、▲ في نفس الوقت للدخول في إعداد وظيفة الطباعة.

6 、 إعداد المعلمة الأساسية

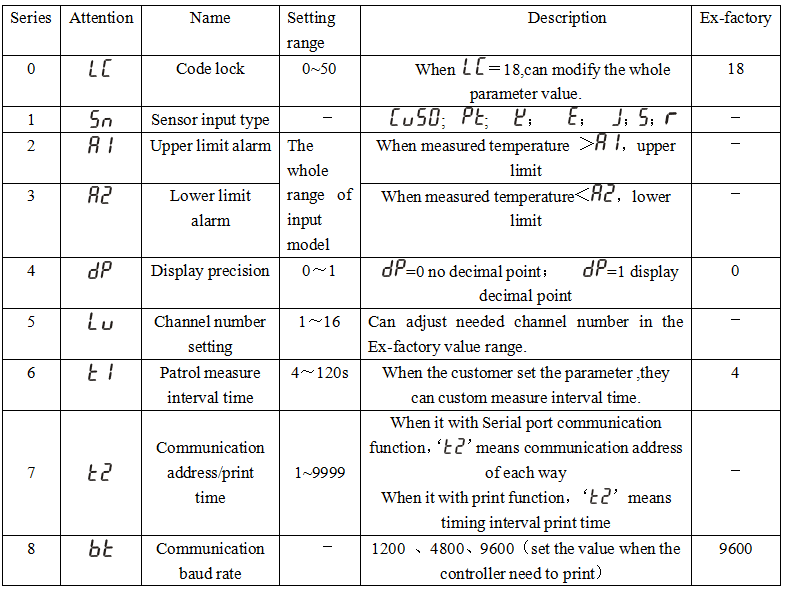

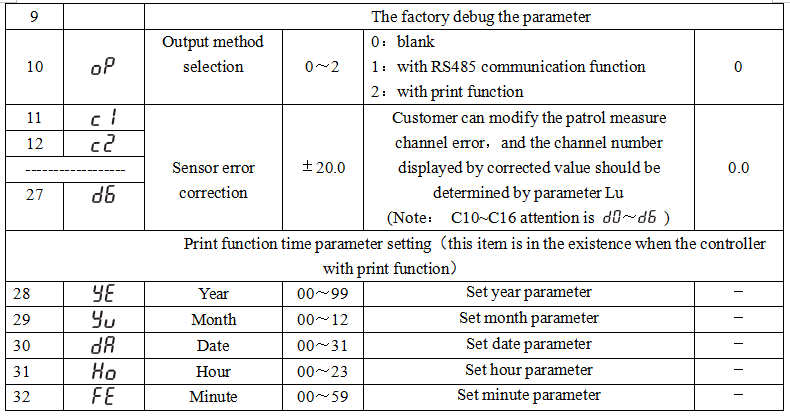

الورقة 6-1

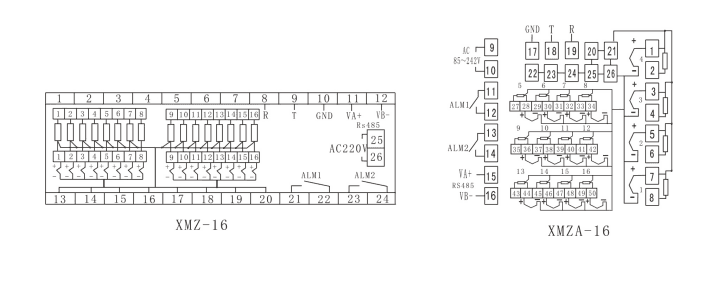

Ⅵ、الاتصال (للرجوع إليها):

الاتصال أعلاه هو للإشارة فقط، وينبغي تأكيد التفاصيل لاتصال القضية .

Ⅶ، تحليل الخطأ

تعتمد XMZ*J عملية إنتاج متقدمة، وتخضع للاختبار الصارم قبل مغادرة المصنع، فهي تعمل على تحسين موثوقية جهاز القياس. الخطأ المعتاد الناتج عن التشغيل الخاطئ أو إعداد المعلمة. إذا وجدت أن الخطأ لا يمكن التعامل معه، فيرجى تسجيله والاتصال بالوكيل أو بنا. الورقة 7-1 هي الخطأ المعتاد لـ XMZ*J في التطبيق اليومي:

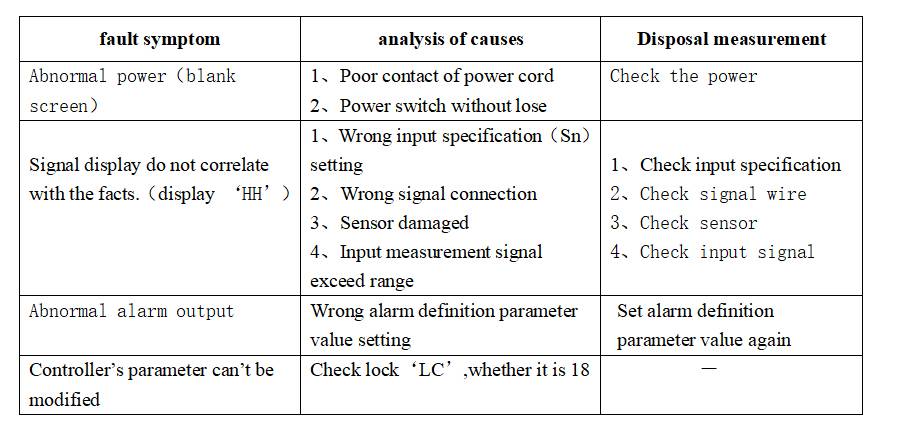

ورقة 7-1 التخلص من الأخطاء الشائعة

مرفق 1: بيان رسالة انتباه معلمة العداد والحرف الإنجليزي
