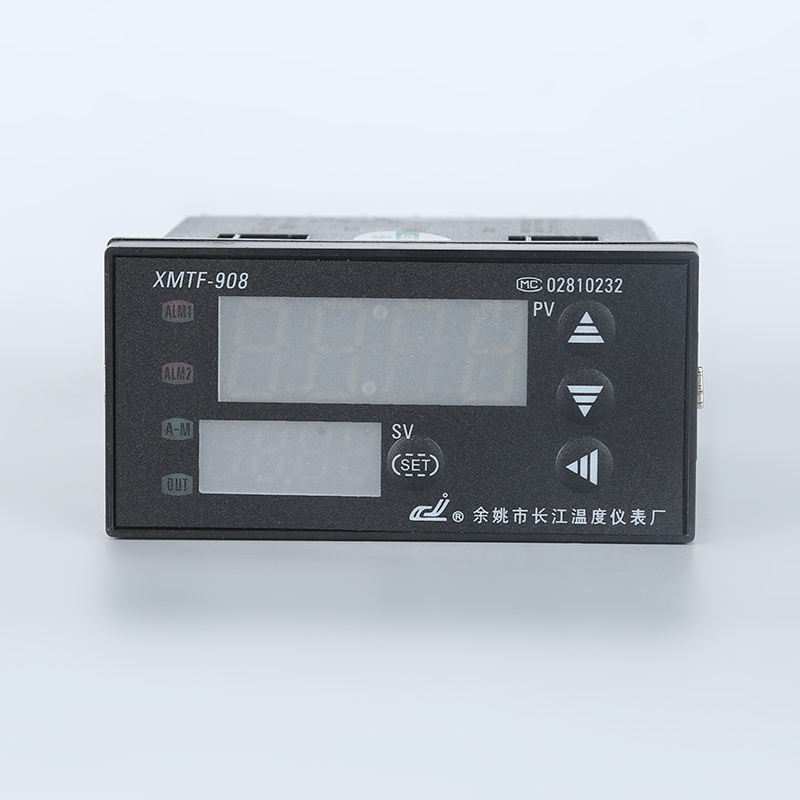

XMTF-918 وحدة التحكم في درجة الحرارة من نوع الإدخال العالمي

XMTF-918 وحدة التحكم في درجة الحرارة من نوع الإدخال العالمي

أحصل على آخر سعر

أدني كمية الطلب:

الآن الاتصال

وصف المنتج

سمات المنتج

التعبئة والتغليف والت...

وصف المنتج

سمات المنتج

نموذج: XMTF-918

التعبئة والتغليف والت...

The file is encrypted. Please fill in the following information to continue accessing it

وصف المنتج

XMTF-918 التحكم الذكي في درجة الحرارة متر

دليل التعليمات

Ⅰ、المواصفات الفنية الرئيسية

انحراف القياس: ± ± 0.5% F · S ± 1

ل تعويض الانحراف البارد: ± ± 2.0 ℃

دورة أخذ العينات: 0.5S

دورة التحكم: خرج التتابع 2 ~ 120S، والآخر هو 2S.

ل قدرة الاتصال الناتج التتابع: AC250V/7A (حمل المقاومة) أو AC250V/0.3A (الحمل الإدراكي)

ل إخراج النبض الذي يمكن التحكم فيه للقيادة: نطاق ≥3V ، عرض ≥40us أكثر من الصفر أو تشغيل نبض الاتصال

ل قيادة إخراج إشارة التتابع الصلبة: قيادة التيار الكهربائي ≥15mA ، الجهد ≥9V.

ل PID المستمر: 0 ~ 10mA (تحميل 500 ± 200Ω) ، 4 ~ 20mA (تحميل 250 ± 100Ω) ،

أو 0～5V (الحمل≥100kΩ)، 1～5V (الحمل≥100kΩ)

ل مصدر الطاقة: AC85V ~ 242V، 50/60 هرتز

ل حالة العمل: درجة الحرارة 0 ~ 50.0 درجة مئوية، الرطوبة النسبية ≥85٪ ر، دون تآكل وإشعاع كهربائي قوي.

Ⅱ، رمز المنتج:

إكس إم تي □ 9 □ 8 □

(1) ⑵ (3) (4)(5)

(1) أبعاد لوحة الواجهة بالمتر

فارغة: 160 مم × 80 مم × 120 مم فتحة التثبيت: 152 مم × 76 مم

أ: 96 مم × 96 مم × 110 مم فتحة التثبيت: 92 مم × 92 مم

د: 72 مم × 72 مم × 110 مم فتحة التثبيت: 68 مم × 68 مم

E: 48 مم × 96 مم × 110 مم فتحة التثبيت: 44 مم × 92 مم

F: 96 مم × 48 مم × 110 مم فتحة التثبيت: 92 مم × 44 مم

S: 80 مم × 160 مم × 120 مم فتحة التثبيت: 76 مم × 156 مم

G: 48 مم × 48 مم × 110 مم فتحة التثبيت: 44 مم × 44 مم

(2) تصميم الرقم التسلسلي

(3) إنذار

"0": لا يوجد إنذار "1or2": إنذار واحد (الحد الأعلى، الحد الأدنى) "5": إنذار صوتي

"3": إنذار بمجموعتين (الحد الأعلى، الحد الأدنى، إنذار الانحراف الإيجابي والإعداد التقديري لإنذار الانحراف السلبي)

(4) إشارة الإدخال

"8": التبادل الحر لإشارة الدخل

⑸طريقة التحكم

فارغ: تتابع الاتصال

"أ": تعديل الزناد على مرحلة واحدة فوق الصفر

"A3": تعديل الزناد على ثلاث مراحل فوق الصفر

"B": تعديل الزناد على مرحلة واحدة

"B3": تعديل الزناد ثلاثي الطور

"C": 0-10mA أو 4-20mA إخراج التيار الكهربائي المستمر

"G": خرج مرحل الحالة الصلبة (SSR).

Ⅲ، تعليمات اللوحة (استشارة)

Ⅳ、وضع إعداد الرمز

Series	Code	Name	Setting range	Manual	Remarks
0	SP	Appointed data	Determined by P-SL P-SH	－	50.0
1	AL-1	Alarm 1	Determined by P-SL,P-SH when the upper and lower limit range,it is0～50.0 when the upper and lower limit deviation alarm	Alarm 1 setting value	10
2	AL-2	Alarm 2	Determined by P-SL,P-SH when the upper and lower limit range,it is0～50.0 when the upper and lower limit deviation alarm	Alarm 1 setting value	10
3	P	Proportion modulus	0～100	When the P↑,the the proportion function↓ When P=0,the meter is ON/OFF control	8
4	I	Calculus time	0～2000S		240
5	d	differential time	0～200S		30
6	At	Setting itself	ON:open setting inself function OFF:close setting itself function	Select of setting itself	OFF
7	t	SSR proportion Control period	1～120S	the movements cycle ON/OFF of Setting relays control is no meaning	20
8	Hy	Main control by drop in level	0.1～50.0	Only have meaning when main control output is ON/OFF(P=0)	1.0
9	Hy-1	Alarm 1 drop in level	0.1～50.0	It has use drop in level setting of alarm contact output	1.0
10	Hy-2	Alarm 2 drop in level	0.1～50.0	It has use dropin level setting of alarm contact output	1.0
11	Pb	Sensor error amendment	±20.0	The sensor have deviation can use item to revisal	0
12	FILT	Filt modulus	0～50	Is the software filter constants of measurement sampling.The constant ↑,the Measurements antijamming capabilityMeasurements antijamming capability↑,but the measurement and system time ↓	20
13	dp	Show accuracy	0～1	0: have radix point,1: have no radix point	－
14	P-SH	Display the high limit	P-SL～9999	Can set the high limit displaying input signal	400
15	P-SL	Display the low limit	-1999～P-SH	Can set the low limit displaying input signal	0
16	OUTL	Allow exports min value	0～OUTH	It will no role when highest outputlimit,,manual and position.	200.0
17	OUTH	Allow exports max value	OUTL～200	It will no role when lowest outputlimit,,manual and position.	0.0
18	ALP1	Alarm1 and output definition	0～4	‘0’:indicate no alarm ‘1’:upper limit touch alarm ‘2’:lower limit touch alarm ‘3’:upper windage alarm ‘4’:lower windage alarm	－
19	ALP2	Alarm2 and output definition	0～4		－
20	COOL	System function choice	0～1	‘0’:reverse control ‘1’:positive control	0
21	OPPO	Open power output	0～100	Soft start functionthat meters coefficient after first export of electric power	0
22	LOCK	Code lock	0～50	0- all the parameter can be revised 1- only the sp can be revised	0
23	Sn	Input type	0～70.	0-CU50 (-50.0～150.0℃) ;1-PT1 (-200.0～200.0℃) ;2-PT2 (-200.0～600.0℃) ;3-K (0～1300℃) ;4-E (0～700.0℃) ;5-J (0～900.0℃) ;6-T (-200～400.0℃) ;7-S (0～1600℃) ;
24	OP-A	Output type	1～4	1- RLP SSR output mode 2- SSR solid state relay 3- Zero controllable silicon contact signal when it exceed zero output mode 4- Mut controllable silicon phase trigger contact output mode 5- 0~10MA linearity control electric current output 6- 4~20MA linearity control electric current output

Ⅴ、المؤشرات الفنية

1- منطقة الإعداد الأولى

اضغط على مفتاح SET 3S للدخول إلى منطقة الإعداد الأولى، وسيعرض جهاز القياس رمز المعلمة 1～24 في النافذة في الصف العلوي ويعرض بيانات المعلمة في الصف المنخفض. في هذا الوقت، اضغط على المفتاح ▲、▼ أو t لضبط المعلمة، ثم اضغط على المفتاح SET للحفظ. اضغط على مفتاح SET لفترة طويلة سوف ينسحب أو اضغط على مفتاح SET＋ƒ سوف ينسحب مباشرة. إذا لم تضغط على كل مفتاح خلال 10 ثوانٍ، فسيتم تلقائيًا الحفاظ على البيانات وسحب الإعداد.

2- منطقة الإعداد الثانية

عندما يتم إعداد العداد بالكهرباء، اضغط على مفتاح SET للدخول إلى منطقة الإعداد الثانية، يمكنك وفقًا للرقم 1 لضبط "SP".

3- التنظيم اليدوي

عندما يتم إعداد العداد بالكهرباء، اضغط على مفتاح t حول إدخال 3S في التنظيم اليدوي، وسيعرض "H" في الصف السفلي، وفي هذا الوقت يمكن ضبط طاقة الإخراج؛ اضغط على المفتاح t حول 3S مرة أخرى وسوف يسحب التنظيم اليدوي.

Ⅵ、الإعداد نفسه

استخدام العداد في المرة الأولى أو تغير المناطق المحيطة، مما يجعل التحكم فيه غير جيد، في هذه المرة تحتاج إلى استخدام الإعداد نفسه. على سبيل المثال:

أول مجموعة AT = ON، تومض ضوء AM، ويدخل العداد في الإعداد نفسه، اضغط على مفتاح SET للدخول في إعداد المعلمة. اضبط Hy على 0.5～1°C، إذا كان الخرج مرحلًا، اضبط t=2S، فإن جهاز القياس لديه اهتزاز ثلاث مرات، ومعلمة P، I، D المحفوظة تلقائيًا وإيقاف ضوء AT، وينتهي الإعداد نفسه.

Ⅶ، مخطط الاتصال (استشارة)
