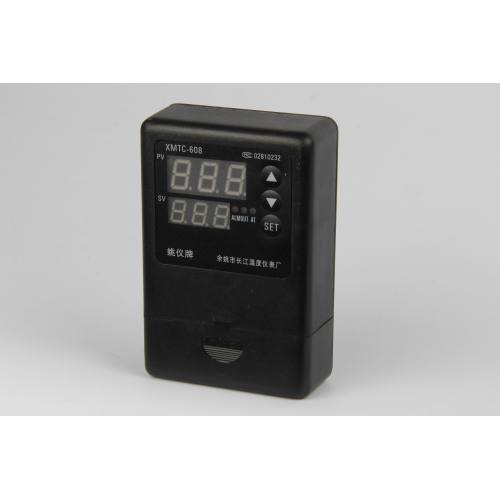

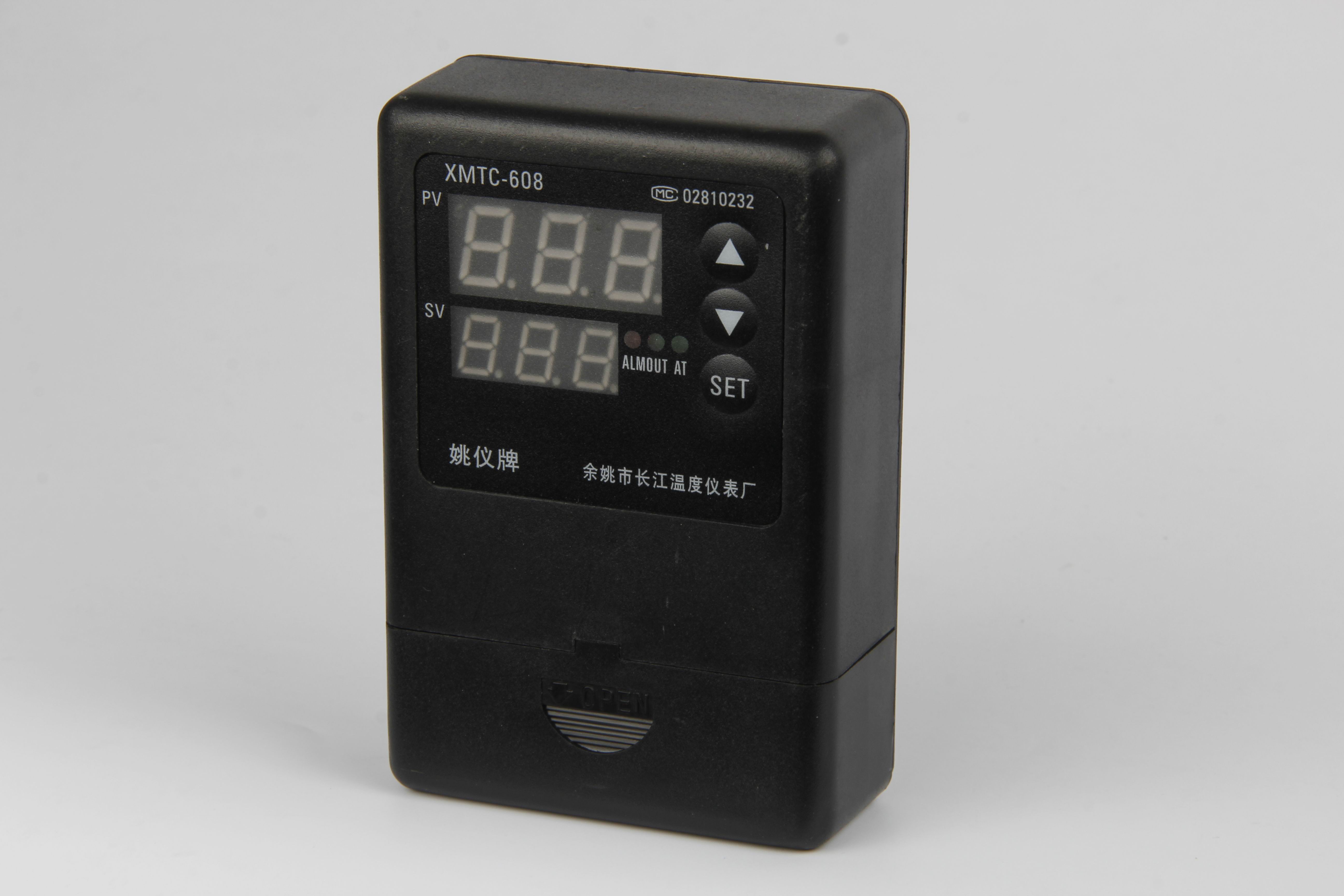

نموذج: XMTC-608
The file is encrypted. Please fill in the following information to continue accessing it
Ⅰ、المسح
نشكرك على اختيارك لجهاز التحكم الذكي في درجة الحرارة من سلسلة XMT*608.
وحدة التحكم الذكية في درجة الحرارة من سلسلة XMT * 608، عبارة عن شاشة عرض LED ثلاثية الصف مزدوجة، تعرض على التوالي قيمة قياس درجة الحرارة (PV) وقيمة ضبط درجة الحرارة (SV) في الوضع العادي؛ عندما يحين وقت التحكم في درجة الحرارة، تعرض على التوالي قيمة قياس درجة الحرارة (PV) والعد التنازلي لوقت التشغيل (SV)، كما توفر أنواعًا من اختيار طريقة التحكم في الوقت؛ يمكن لوحدة التحكم إدخال أنواع الإشارات التي يتم استخدامها بالتبادل، فهي تعتمد ON / OFF (P = 0时) 、 التحكم PID ، مما يسمح بإعداد المعلمات السهلة والإدخال المريح ، يستخدم على نطاق واسع في أنظمة التحكم الآلي في درجة الحرارة للآلات والكيميائية والسيراميك والصناعات الخفيفة والتعدين والتحجر والمعالجة الحرارية وما إلى ذلك.
Ⅱ、المؤشرات الفنية الرئيسية
1 、 انحراف القياس: ± 0.5F·S ± 1، انحراف تعويضي إضافي للطرف البارد ± 1 ℃
2، الإدخال (يمكن اختياره): CU50(-50～150)، PT100(-80～600)،K(-30～999)،E(-30～700)،
J (-30 ~ 900)، T (199 ~ 400)
3 、 قدرة الاتصال بمخرج التتابع (السلبي): AC250V 5A (حمل المقاومة) الفترة 2 ~ 120 ثانية يمكن تعديلها.
4 、 النطاق الزمني: 0 ~ 999 ثانية أو 0 ~ 999 م (يمكن تحديده)
5 、 قيادة إخراج إشارة التتابع الصلبة: قيادة التيار الكهربائي > 15 مللي أمبير جهد بدون تحميل > 12 فولت، الفترة حوالي 2 ثانية.
6 、 قوة العمل: 110 فولت ～ 242 فولت ، 50 هرتز استهلاك الطاقة ＜ 3 واط
7، بيئة العمل: 0 ~ 50 درجة مئوية، الرطوبة النسبية ≥85%، بدون تآكل وإشعاع كهربائي قوي.
Ⅲ، لوحة التحكم
1 、 لوحة التحكم (كمرجع) 2 、 الاتصال (كمرجع)
★ يجب تأكيد الاتصال المحدد لوحدة التحكم باتصال الحالة
Ⅳ、 معنى رمز النموذج
XMT □—6 □8 □
1 2 3 4 5
1: البعد السطحي
فارغة: 160×80×85 فتحة التثبيت 156×76
ج: 96 × 96 × 80 فتحة التثبيت 92 × 92
د: 72×72×80 فتحة التثبيت 68×68
E: 48×96×75 فتحة التثبيت 44×92
F: 96×48×75 فتحة التثبيت 92×44
G: 48×48×110 فتحة التثبيت 44×44
S: 80×160×85 فتحة التثبيت 76×156
ب : 60×120×90 فتحة التثبيت 56×116
L: تركيب طريقة التوجيه القياسية DIN35mm
ج : تركيب مجموعة الحائط 80 × 120 × 35
2: طريقة عرض التشغيل: إعداد مفتاح الضغط اللطيف '6' ذو 3 مفاتيح، شاشة رقمية ذات صف مزدوج 3-LED، التحكم PID.
3: إنذار إضافي:
'0' لا إنذار؛
إنذار الحد الأعلى '1' (إنذار الانحراف العلوي عندما يحين وقت التحكم في درجة الحرارة)
4: الإدخال : يمكن تبادل إشارة الإدخال '8' مجانًا (لا يوجد جهد ومدخل تيار)
5: لاحقة فارغة: إخراج التتابع G: إخراج التتابع الصلب T: وظيفة التحكم في الوقت

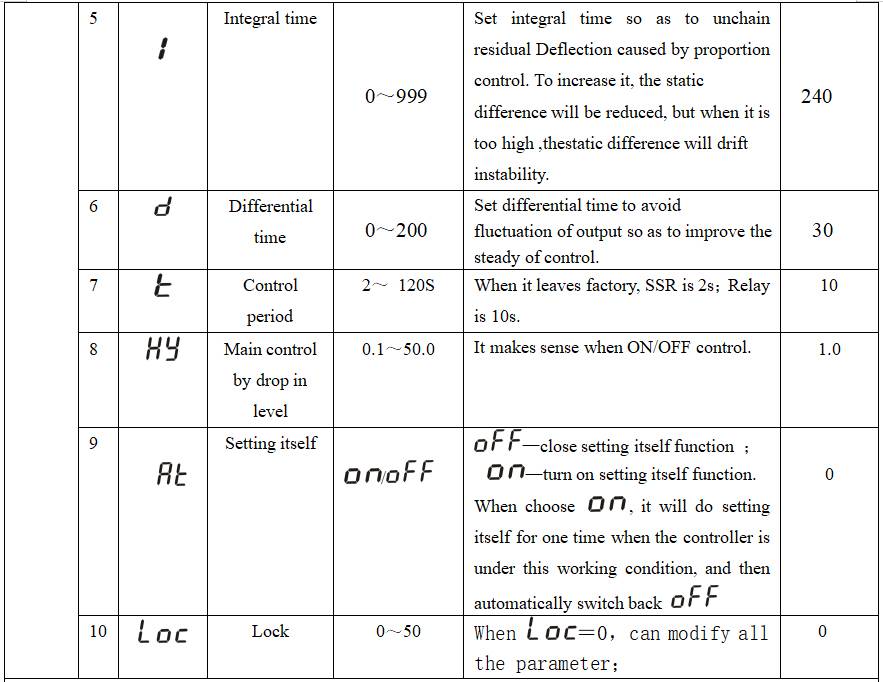

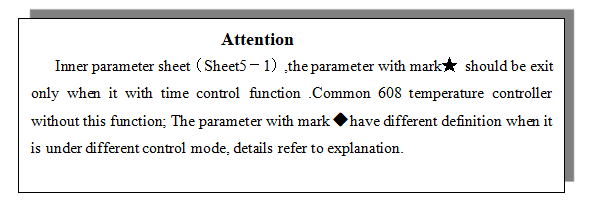

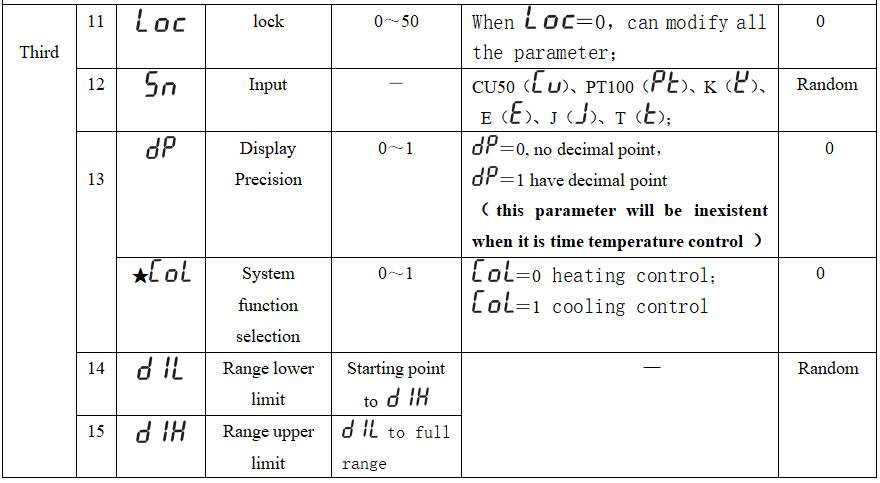

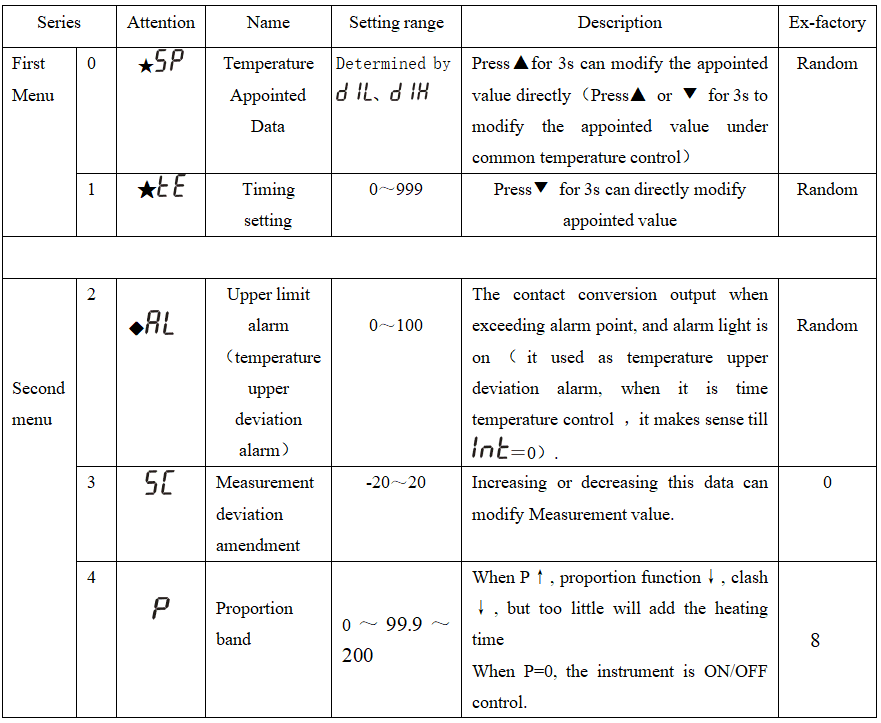

Ⅴ、ورقة المعلمات الداخلية 5-1

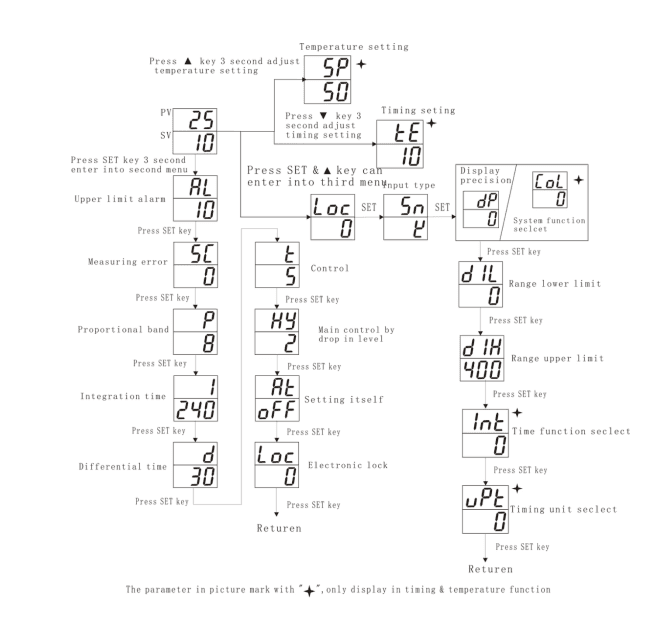

مخطط التدفق:
Ⅵ 、 العملية
1 、 قم بتوصيل وحدة التحكم بمصدر الطاقة والمستشعر وحلقة التحكم، وقم بتشغيل الطاقة، وستبدأ وحدة التحكم في إعداد نفسها لـ 1S.
2 、 بعد الانتهاء من الإعداد نفسه ، ستدخل وحدة التحكم في حالة القياس العادية ، وقيمة قياس عرض النافذة الكهروضوئية للصف العلوي ، وقيمة مجموعة عرض نافذة الصف السفلي SV.
3- القائمة الأولى
أ، تعديل قيمة ضبط الوقت
وضع التحكم في درجة الحرارة الشائعة: اضغط على ▲ أو ▼ لمدة 3 ثوانٍ لتعديل القيمة المحددة، قيمة قياس عرض النافذة الكهروضوئية في الصف العلوي، قيمة مجموعة عرض نافذة الصف السفلي SV، اضغط على ▲ أو ▼ للتعديل، يمكن تسريع الضغط لفترة طويلة زائد أو ناقص. بعد التعديل، اضغط على SET للحفظ والخروج. إذا لم تضغط على أي مفتاح، فسيتم الحفظ والخروج تلقائيًا بعد 10 ثوانٍ.
وضع التحكم في الوقت: اضغط على ▲ لمدة 3 ثوانٍ للدخول في حالة تعديل قيمة ضبط درجة الحرارة، انتبه لمعلمة عرض النافذة الكهروضوئية في الصف العلوي ""، قيمة معلمة عرض نافذة SV في الصف السفلي، اضغط على ▲ أو ▼ للتعديل، يمكن تسريع الضغط لفترة طويلة زائد أو ناقص. بعد التعديل، اضغط على SET للحفظ والخروج. إذا لم تضغط على أي مفتاح، فسيتم الحفظ والخروج تلقائيًا بعد 10 ثوانٍ.
★ب، تعديل قيمة ضبط الوقت (عندما يحين الوقت والتحكم في درجة الحرارة)
اضغط على ▼ لمدة 3 ثوانٍ للدخول في حالة تعديل قيمة ضبط الوقت، انتبه لمعلمة عرض نافذة PV للصف العلوي ""، قيمة معلمة عرض نافذة SV للصف السفلي، اضغط على ▲ أو ▼ للتعديل، يمكن تسريع الضغط لفترة طويلة زائد أو ناقص. بعد التعديل، اضغط على SET للحفظ والخروج. إذا لم تضغط على أي مفتاح، فسيتم الحفظ والخروج تلقائيًا بعد 10 ثوانٍ.
إعداد المعلمة الداخلية (راجع بالتفصيل الورقة 5 - 1)
(١) القائمة الثانية
اضغط على SET لمدة 3 ثوانٍ للدخول إلى القائمة الثانية، رمز معلمة عرض نافذة الصف العلوي، وقيمة معلمة عرض نافذة الصف السفلي، اضغط على ▲ أو ▼ للتعديل، يمكن تسريع الضغط لفترة طويلة زائد أو ناقص. بعد التعديل، اضغط على SET للحفظ والخروج. إذا لم تضغط على أي مفتاح، فسيتم الحفظ والخروج تلقائيًا بعد 10 ثوانٍ.
(٢) القائمة الثالثة
اضغط على SET +▲ للدخول إلى القائمة الثالثة، طريقة الإعداد هي نفسها المذكورة أعلاه.
4- ضبط نفسه
قم أولاً بتعيين القيمة الثابتة، ثم أدخل القائمة، واضبطها على، عند تشغيل الضوء، تدخل وحدة التحكم في ضبط الحالة نفسها، وتعيين فرق الإرجاع حوالي 0.5 ～1 ، هنا تكون وحدة التحكم في وضع التشغيل/الإيقاف، بعد التذبذب ثلاث مرات، يمكن تأكيد المعلمة الجديدة وحفظها، عند خروج الضوء، تتم إعادة ضبط وحدة التحكم والدخول في حالة التحكم.

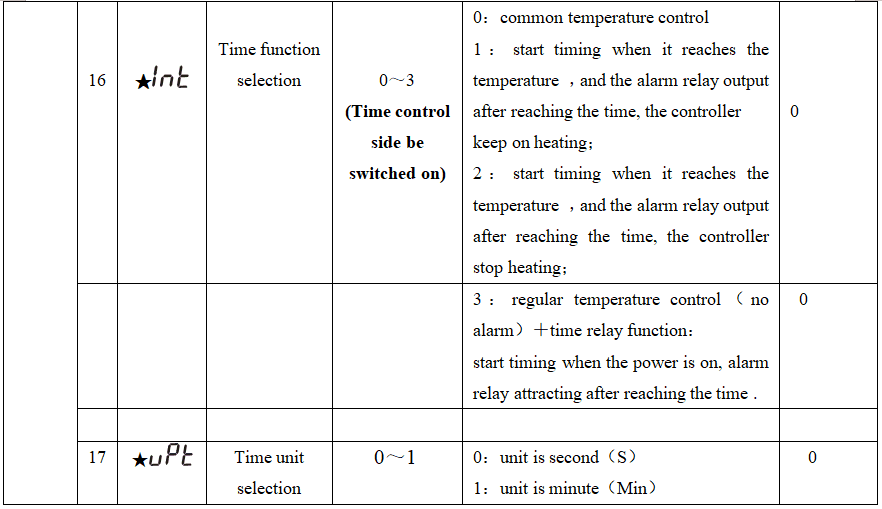

6 、 وظيفة التحكم في الوقت (عندما يحين الوقت والتحكم في درجة الحرارة):
قطع جانب التحكم في الوقت في أي وقت، سيعود الوقت إلى الحالة الأولية؛ عند الحصول على جانب التحكم في الوقت، سيتم تشغيل وحدة التحكم وفقًا لإعداد العد التنازلي للوقت.
Ⅶ 、 Fault A التحليل والتخليص C
يعتمد XMT*608 عملية إنتاج متقدمة، ويخضع لاختبار صارم قبل مغادرة المصنع، فهو يعمل على تحسين موثوقية جهاز القياس. الخطأ المعتاد الناتج عن التشغيل الخاطئ أو إعداد المعلمة. إذا وجدت أن الخطأ لا يمكن التعامل معه، فيرجى تسجيله والاتصال بالوكيل أو بنا. الورقة 7-1 هي الخطأ المعتاد لـ XMT*608 في التطبيق اليومي:

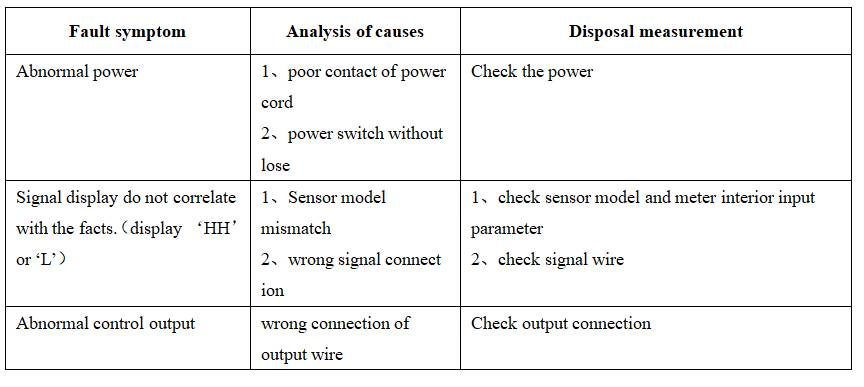

ورقة 7-1 التخلص من الأخطاء الشائعة
★ملاحظة: ستعمل شركتنا على تحسين تكنولوجيا المنتج والتصميم والمواصفات، ويتم تأكيد ذلك للكائن.
مرفق 1: بيان رسالة انتباه معلمة العداد والحرف الإنجليزي
