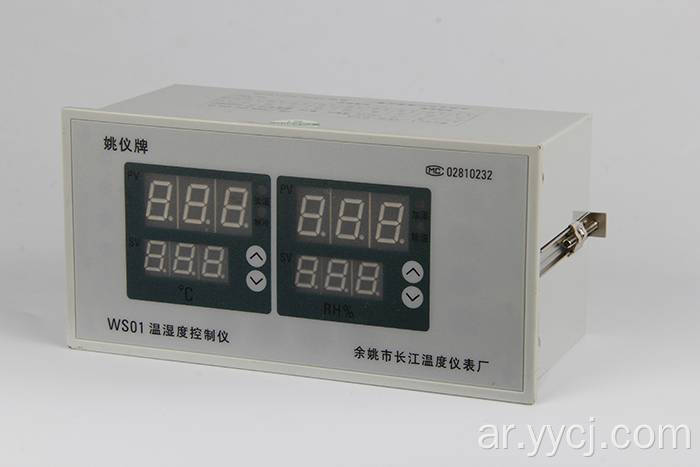

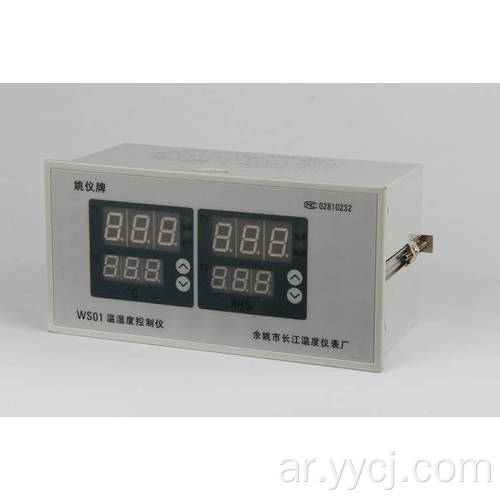

WS-01A مراقب درجة الحرارة والرطوبة الذكية

WS-01A مراقب درجة الحرارة والرطوبة الذكية

ⅰ 、 الفهارس الفنية الرئيسية

1 、 دقة ： درجة الحرارة ± 1.0 ٪ f · s ± 1b الرطوبة ± 2 ٪ f · s ± 1B

2 、 طاقة الاتصال الإخراج الترحيل ： AC220V/ 7A

3 、 وضع التحكم: ON/OFF

4 、 نوع المستشعر: Cu50+Macromolecule

5 、 نطاق درجة الحرارة ： Cu50 （-19.9 ～ 150 ℃） النطاق من الرطوبة ： 0 ～ 100 ٪ rh

6 、 البعد الخارجي (مم) ： 160 × 80 × 85 ثقب ： 156 × 76

7 、 مصدر الطاقة ： AC85 ~ 242V 50Hz

8 、 بيئة العمل ： درجة الحرارة 0 ～ 50.0 ℃ ، الرطوبة النسبية ≤ 85 ٪ RH ، دون التآكل والإشعاع الكهربائي القوي.

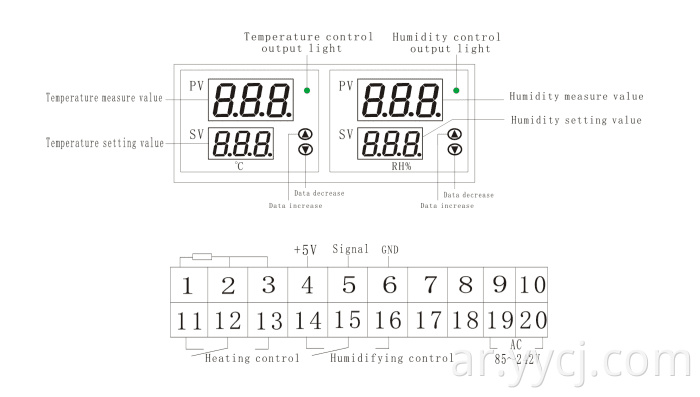

ⅱ 、 لوحة الأدوات ومخطط الاتصال

ⅲ 、 meter operater

1 、 تحتاج إلى تثبيت مستشعر الرطوبة في حاجة إلى اختبار رطوبة.

2 、 اجعل العداد يكهرب بعد توصيل مستشعر الطاقة 、 وحلقة التحكم ， ثم تتحقق من نفسه - جميع ضربات أنبوب اللمعان تضيء （باستثناء الضوء））） وذلك لاختبار ما إذا كان نظام الإنارة طبيعيًا - بعض يمكن أن تتوقف القطع عن استخدامه وإرسالها إلى إصلاح （العملية تستمر فقط لـ 0.5s） ， ثم الدخول في حالة التحكم في الاختبار العادية.

3 、 متر تحت شرط العمل العادي ： عرض أنبوب Nixie Row-above صف اختبار درجة حرارة الاختبار ， وعرض الصف أدناه قيمة إعداد درجة الحرارة. عندما تكون قيمة درجة حرارة الاختبار أقل من قيمة الإعداد ， يتم تخفيفها ， وإخراج التحكم في درجة الحرارة. صف أنبوب Nixie Row-above ROW اليمنى ، يعرض قيمة رطوبة الاختبار ， وعرض الصف أدناه قيمة إعداد الرطوبة ， عندما تكون قيمة الرطوبة في الاختبار أقل من قيمة الإعداد ， ضوء إخراج التحكم في الرطوبة أن تخفيف ， وإخراج التحكم في الرطوبة.

五 、 إعداد المعلمة

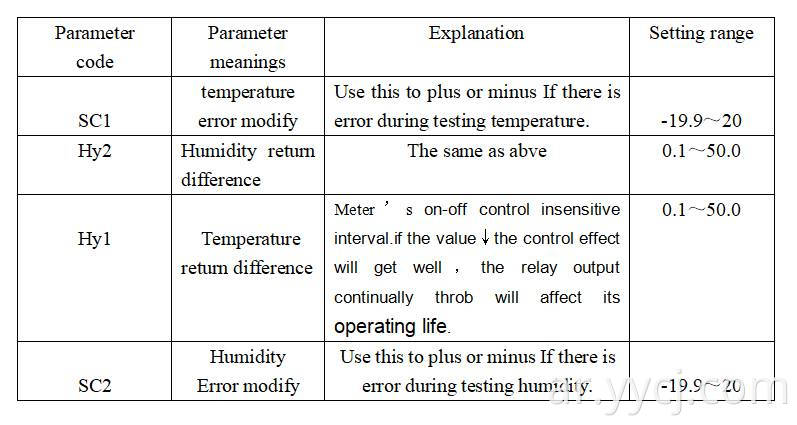

ورقة المعلمة الداخلية

1 、 إعداد قيمة درجة الحرارة ： اضغط على ▲ مفتاح ▲ أو ▼ المفتاح 3s ， ثم أدخل حالة إعداد درجة الحرارة ， اضغط على مفتاح ▲ أو مفتاح ▼ لتغيير القيمة. قيمة المعلمة ， اضغط على أي مفتاح على اليمين في حفظ والخروج أو الانتظار لحفظ 5S والخروج تلقائيًا.

2 、 إعداد قيمة الرطوبة ： اضغط على اليمين ▲ المفتاح أو ▼ المفتاح 3 ثانية ， ثم أدخل في حالة إعداد الرطوبة ， اضغط ▲ المفتاح أو ▼ مفتاح لتغيير القيمة. قم بتعديل قيمة المعلمة ， اضغط على أي مفتاح على اليمين في حفظ والخروج أو الانتظار حتى يتم حفظ 5S والخروج تلقائيًا.

3 、 تعيين قيمة تعديل خطأ في درجة الحرارة （SC1 ： ： تزامن اضغط على ▲ المفتاح ▲ المفتاح واليسرى ▼ المفتاح 3s للدخول في خطأ خطأ في درجة الحرارة تعديل حالة SC1 ， صف محبة اليسار nixie tube "المعلمة" sc1 '， واليسر –Below Row Display SC1 قيمة المعلمة ， اضغط على مفتاح ▲ أو ▼ مفتاح لتعديل المعلمة ， وقت طويل للضغط على ▲ مفتاح أو مفتاح plus و minus ， بعد تعديل قيمة المعلمة ， اضغط على أي مفتاح على اليمين للحفظ والخروج " حالة sc1'setting. value.trad وقت الضغط على مفتاح ▲ أو مفتاح ▼ إلى زائد و Minus ， بعد تعديل قيمة المعلمة ， اضغط على أي مفتاح على اليمين في حفظ والخروج أو الانتظار حتى يتم حفظ 5S والخروج تلقائيًا.

4 、 الطريقة نفسها （اضغط على أي مفتاح على اليسار） قم بتعيين اختلاف إرجاع الرطوبة HY2 、 ModitySC2 ， بعد تعديل قيمة المعلمة ， اضغط على أي مفتاح على اليسار لحفظه والخروج أو الانتظار حتى يحفظ 5S وخروجه تلقائيًا.

اتجاه خاطئ:

سيطرة 5 、 متر:

التحكم في التدفئة ： عندما يكون قيمة قياس درجة الحرارة ＜ تحديد القيمة ， ， يبدأ العداد في سماعه ， ضوء الحرارة يريح.

التحكم في الرطوبة ： عندما تقيس قيمة الرطوبة قيمة الإعداد － 时 时 ， بدء تشغيل العداد تحكم التحكم ， ضوء تخفيف الرطوبة.

تعني عرض نافذة PV "HH" كسر المستشعر 、 قيمة الاختبار يتم تحميلها بشكل زائد ， أو لا يتم مطابقة نوع المستشعرات. ； عندما تعني العرض "LL" أن قيمة الاختبار الزائدة أقل أو يجب توصيل المستشعر بشكل خاطئ.
