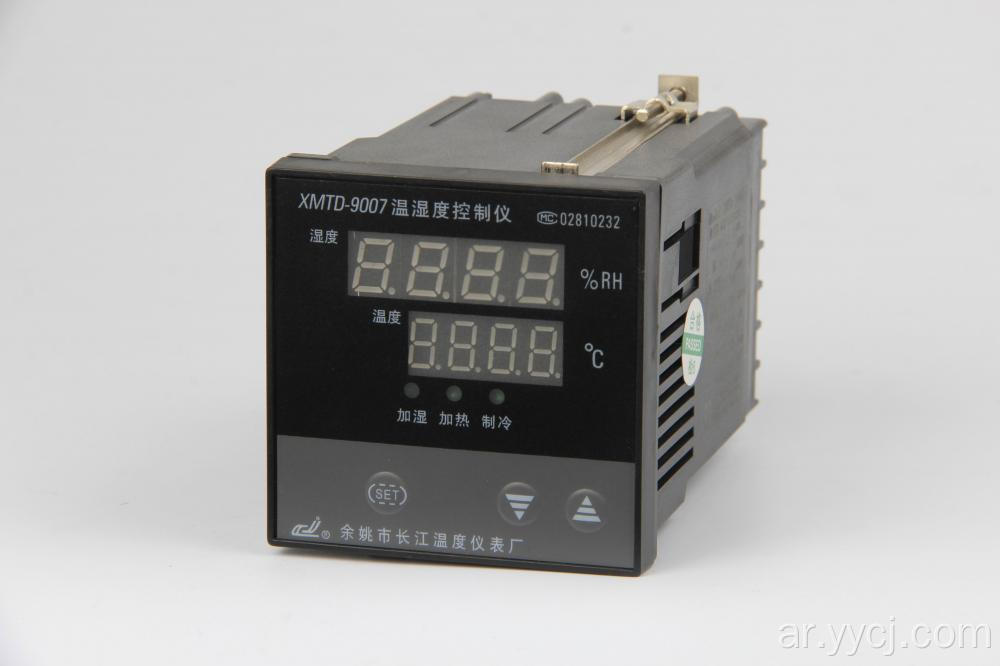

XMTD-9007-8 مراقبة درجة الحرارة والرطوبة الذكية

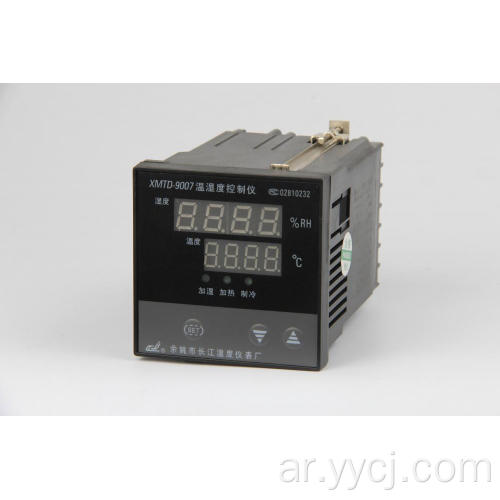

XMTD-9007-8 مراقبة درجة الحرارة والرطوبة الذكية

ⅰ . مقدمة عامة

يعد أداة درجة الحرارة والرطوبة XMT 9007-8 أداة ذكاء تعتمد على تقنية الكمبيوتر. يعتمد شاشة LED من صفتين وعرض متزامن ، قيمة الرطوبة ودرجة حرارة التجفيف. يمكن للمستخدم اختيار الوظائف أدناه ：

1.1 、 المستشعر: مستشعر PT100 لقياس درجة الحرارة ، PT100 أو مستشعر جزيئي مرتفع لقياس الرطوبة.

1.2 、 وضع التحكم: PID أو ON/OFF وضع التحكم في التدفئة وإخراج الترطيب ، فهو بديل. يمكن ضبط التبريد على تأخير وظيفة الإخراج.

1.3 、 الاتصال التسلسلي: يمكن للأداة التواصل مع الكمبيوتر لتحقيق الكمبيوتر على جهاز التحكم عن بُعد للأداة عن طريق تثبيت وحدة الاتصال التسلسلية RS485. باستخدام بروتوكول اتصال Modbus RTU.

1.4 、 وظيفة الطباعة: يقوم الأداة بتثبيت وحدة الطباعة ، ويمكنها بطباعة بانتظام لدرجة الحرارة المسجلة والرطوبة.

الثاني. المواصفات الفنية الرئيسية

2.1 、 الدقة: دقة قياس درجة الحرارة: ± 0.5 ٪ FS ± 1B (بين 25 ～ 35 درجة مئوية ؛ 30 ٪ ~ 70 ٪)

دقة قياس الرطوبة: ± 1 ٪ fs ± 1B

2.2 、 نطاق قياس درجة الحرارة: -50.0-150.0 ℃ الرطوبة النطاق الصالح: 0 ٪ ~ 99 ٪ RH

2.3 、 سعة الاتصال الإخراج التتابع: 220VAC/5A (الحمل المقاوم)

2.4 、 طاقة العمل: AC85 ～ 242V 50/60 هرتز استهلاك الطاقة أقل من 5W

2.5 、 بيئة العمل: درجة الحرارة 0 ～ 50.0 ℃ ، الرطوبة النسبية ≤ 85 ٪ RH ، دون التآكل والإشعاع الكهربائي القوي.

ⅲ . مواصفات اللجنة (استشارة):

ⅳ . المعلمات الداخلية ：

القائمة الأولى

القائمة الثانية: （معلمات الطباعة）

： ： ： 、 、 ：

5.1 、 وفقًا لمخطط الأسلاك الأداة ، تصحيح الأسلاك إلى الأداة ، ثم الطاقة ، تدخل الأداة إلى حالة العرض العادية بعد التحقق من 1s ، تعرض النافذة العلوية قيمة الرطوبة المقاسة - تعرض نافذة الصف السفلي قيمة درجة الحرارة المقاسة .

5.2 、 إعداد القائمة الأولى ： اضغط على مفتاح SET لـ 3S لإدخاله في حالة تعديل المعلمات ، وهذه المرة رمز معلمة عرض الأنبوب الرقمي العلوي ، قيمة معلمة عرض الأنبوب الرقمي السفلي ، ثم اضغط على ▲ أو ▼ لتعديل قيمة المعلمة الحالية ، يمكن للضغط الطويل ▲ أو ▼ أن يزيد أو ينقص بسرعة. بعد التعديل ، اضغط على مفتاح SET لحفظه وإدخاله في حالة تعديل المعلمة التالية ، إذا لم يكن لدى عملية الإعداد في 10S أي عملية ، فسيقوم الأداة تلقائيًا بحفظ الإعدادات وتوضيح حالة تعديل معلمات الخروج.

5.3 、 إعداد معلمات القائمة الثانية (معلمات الطباعة): في وضع العرض العادي ، والضغط على مفتاح Set + ▼ + ▲ ، سيتم إدخال الأداة إلى حالة تعديل معلمات الطباعة ، طريقة التعديل هي نفسها "5.2 ، القائمة الأولى جلسة."

5.4 、 الخروج بسرعة: في حالة تعديل معلمات القائمة الأولى ، يمكن للضغط على مفتاح Set + ▲ الخروج على الفور من حالة تعديل معلمات.

ⅵ 、 وضع نفسه ：

عند استخدام العداد في المرة الأولى أو يتغير الشرط ، سيصبح أداء التحكم سيئًا. في هذا الشرط ، يجب إعادة تعيين المعلمات ، مثل p 、 i 、 d ،

بعد تعيين القيمة المحددة ، قم بتعيين "Hy1" ليكون 0.5 ～ 1.0 ℃ ، مجموعة "AT1 ″ لمدة 1 ， يدخل العداد في حالة الإعداد نفسه ، ويعمل العداد على التحكم/الإيقاف ； بعد الاهتزازات ، Save Meter P 、 i 、 d المعلمات تلقائيًا ، وفي الوقت نفسه ، "يتم تغيير المعلمة AT1 ″ إلى 0 تلقائيًا. انتهت عملية وضع نفسها.

ملاحظة: إذا كانت الطاقة تنفجر عندما يكون العداد يضع نفسه ، حيث أن المقياس لديه وظيفة الذاكرة ، فسيتم إعادة تشغيله في المرة القادمة.

② وضع الإعداد نفسه ، إذا كان يجب خروج الإعداد بشكل مصطنع ، فإن تعيين "AT1" هو 0 ، ثم يمكن الخروج ، ولكن إذا كان ذلك ، فلن تكون نتيجة الإعداد تأثيرًا.

ⅶ وصف التحكم ：

7.1 、 التحكم في التسخين ：

عندما المعلمة p1 = 0:

قيمة درجة الحرارة المقاسة ≥ C1 ＋ Hy1 ， في الوقت الذي يكون فيه ضوء مؤشر تسخين اللوحة خارج ، وعدم وجود خرج في التدفئة ؛

قيمة درجة الحرارة المقاسة ≤ c1 － hy1 ， في الوقت الذي يكون فيه ضوء مؤشر تسخين اللوحة الضوء ، والتحكم في التدفئة يكون له إخراج ؛

عندما C1 － hy1 ＜ قيمة درجة الحرارة ＜ C1 ＋ hy1 ، لمنطقة التحكم الفرق في تسخين الأداة.

عندما تكون المعلمة P1 ≠ 0 ، تقوم بتسخين الأداة بتنفيذ التحكم في PID.

7.2 、 السيطرة الترطيب

عندما المعلمة p2 = 0:

قيمة الرطوبة القياس ≥ rh ＋ hy2 ， في الوقت الذي يكون فيه مصباح مؤشر ترطيب اللوحة خارج ، لا يحتوي على التحكم في وضع الترطيب ؛

قيمة الرطوبة القياس ≤ rh － hy2 ， في الوقت الذي يكون فيه ضوء مؤشر ترطيب اللوحة هو الضوء ، والتحكم في وضع الترطيب له إخراج ؛

عندما تقاس Rh － Hy2 ＜ القيمة المقيسة ＜ C1 ＋ Hy1 ، لأجهزة ترطيب مساحة التحكم في اختلاف العودة.

عندما المعلمة p2 ≠ 0 ، فإن الأداة ترطيب التحكم في PID.

7.3 、 إخراج التبريد ：

قيمة درجة الحرارة المقاسة ≥ C2 ＋ TB ， في الوقت الذي يكون فيه ضوء مؤشر تبريد اللوحة الضوء ، والتحكم في التبريد له إخراج ؛

قيمة درجة الحرارة المقاسة ≤ c2 － tb ， في الوقت الذي يكون فيه ضوء مؤشر تبريد اللوحة خارج ، أي إخراج للتبريد ؛

عندما يكون C2 － tb ＜ قيمة درجة الحرارة ＜ C2 ＋ tb ， لمنطقة التحكم في اختلاف عودة التبريد.

： 、 مخطط الاتصال (استشر) ：

مخطط الأسلاك هو فقط للرجوع

ملاحظة: R ، T و GND ، إذا كان لديك طبقة صغيرة خارجية ، فيرجى الاطلاع على دليل الطابعة ثم الأسلاك.

تعريف النموذج ：

XMT □ 9007-8 □ ⑴ ⑵ (3)

（1） الحجم الخارجي وحجم الفتحة （مم ：

لا شيء: 160 × 80 × 120 ، 152 × 76 ؛ A: 96 × 96 × 110 ، 92 × 92 ؛ D: 72 × 72 × 110 ، 68 × 68 ؛

E: 48 × 96 × 110 ، 44 × 92 ؛ F: 96 × 48 × 110 ، 92 × 44 ؛ S: 80 × 160 × 120 ، 76 × 152

（2） 9007-8 ： الرقم التسلسلي ، ودرجة حرارة LED مزدوجة الصفوف والرطوبة

（3） لاحقة ： K ： وظيفة الاتصال ； wt ： وظيفة الطباعة

A ： SCR Zero-Crossing Trigger Output G ：

ⅹ 、 إشعار ：

1 、 إذا تم العثور عليها لا يمكن تعديل جميع المعلمات ، يرجى التحقق من معلمة "القفل" بشكل صحيح.

2 、 يرجى تحديد نوع إدخال المستشعر ، إذا اخترت درجة الحرارة المزدوجة PT100 ، فأنت لا تربط مستشعر الجزيئي العالي ؛ إذا اخترت المستشعر الجزيئي العالي ، فلا تربط الرطوبة PT100 ، وضع في اعتبارك أن نماذج المستشعر والمعلمة "SN" مجموعة.

3 、 عندما تعرض الرطوبة "100.0 ″ أو عرض درجة الحرارة" HH "، يمكنك التحقق من اتصال الأسلاك المستشعر صحيحًا ، يكون المستشعر سليمًا.

4 、 عندما تعرض الرطوبة "100.0 ″ أو عرض درجة الحرارة" HH "، يكون إخراج التحكم في الأداة بالكامل.

مرفق 1 ： بيان رسالة انتباه المعلمة Meter ورسالة إنجليزية
