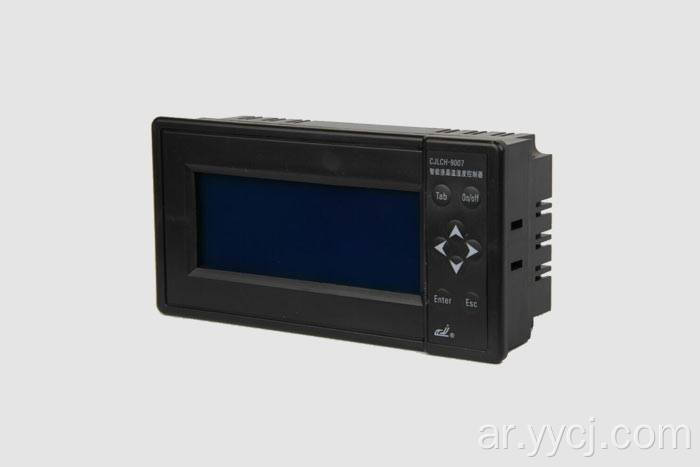

CJLC-9007 وحدة تحكم في درجة حرارة LCD الذكية

ⅰ 、 المسح

شكرا لاستخدام مقياس التحكم CJLC-9007.

يوفر هذا الكتيب للمستخدمين لتثبيت وتشغيل وتشغيل وتحديد المعلمات وتشخيص الاهتمام وما إلى ذلك ، من أجل تشغيل مستقر لدرجة حرارة الذكاء CJLC-9007 ومقياس التحكم في الرطوبة ، يرجى قراءة هذا الدليل بعناية والاحتفاظ به جيدًا.

CJLC-9007 مقياس درجة حرارة الذكاء والتحكم في الرطوبة هو منتج جديد تم تطويره بواسطة مصنع يوياو تشانغجيانغ لدرجة حرارة العداد على قاعدة تكنولوجيا الدعم الغنية والوعي العلمي المتقدم ، وسنوات من تطوير وتطبيق الخبرة في الأدوات والأمتار ، تحت استشارة جديدة والمستهلكون القدامى والعديد من التقنيات الرئيسية في حد ذاته. تكون المنتجات على رأس المنتجات المتطابقة الداخلية التي وصلت فيها مؤهلاتها وأدائها إلى المستوى المتقدم في العالم ولديها أداء مرتفع التكلفة.

CJLC-9007 درجة حرارة الذكاء والتحكم في الرطوبة هو مقياس درجة حرارة الذكاء على الطراز الجديد ومقياس التحكم في الرطوبة مصنوعة من وحدة المعالجة المركزية المتقدمة ، والدائرة المتكاملة على نطاق واسع والشكل LCD ； ، كلها تتبنى التحكم في PID ， مع دقة عالية التحكم ； مع ذلك مع ذلك مع ذلك وظيفة طباعة المنحنى وطباعة البيانات （العمل في الطباعة الدقيقة） ； مع توسيع وحدة الاتصال （RS485） اتصال الواجهة ， لتنفيذ إدارة الشبكة طويلة المسافات.

CJLC-9007 درجة حرارة الذكاء والتحكم في الرطوبة يمتلك طابع السعة الصغيرة ، والاستهلاك المنخفض للطاقة ، ودقة عالية ، وتنوع قوي ، وتشغيل مستقر ومصداقية ، وله تطبيق على نطاق واسع في الزيت الأحفوري والصناعة الكيميائية وتصنيع الورق وصناعة الأدوية والمعادن ، الطاقة الكهربائية ، حماية الحلقة ، المواد الغذائية والعديد من الصفقات الأخرى حاليًا.

ⅱ 、 البيانات الفنية

2.1 المدخلات

PT100 +عالية الجزيئية

2.2 الإخراج

أنواع دعم طريقة التحكم في الإخراج ， كطلب العميل

إخراج الترحيل ： سعة الاتصال AC250V 7A （مقاومة الحمل）

إخراج جهد SSR: 12VDC/15MA (لقيادة SSR Solid Relay)

إخراج مشغل السيليكون الذي يمكن التحكم فيه: يمكن أن يؤدي إلى 5 ～ 500A السيليكون الذي يمكن التحكم فيه ؛ 2 السيليكون في اتجاه واحد يمكن التحكم فيه إلى الوراء اتصال متوازي.

2.3 الدقة

دقة قياس درجة الحرارة ± 0.5 ٪ f · s ± 1.0b

الرطوبة قياس الدقة ± 3 ٪ f · s ± 1.0b

2.4 المنبه

إخراج الترحيل ： سعة الاتصال AC250V 7A （مقاومة الحمل）

2.5 التواصل

وظيفة ممتدة ， شرح قبل النظام.

دعم RS485 وضع الاتصال ， معدل الباود دعم الخيار أدناه ： 1200BPS 、 2400BPS 、 4800BPS 、 9600BPS

2.6 الشاشة

نسبة دقة العرض ： 192 × 64 ， تردد الانتعاش ： 1Hz

2.7 قوة العرض

AC85 ~ 242V ， 50/60Hz

2.8 الأبعاد الخارجية

الأبعاد الخارجية （أفقي ： 160 مم （العرض） × 80 مم （الارتفاع） × 48 مم （العمق）

فتحة التثبيت ： 152 مم × 76 مم

الأبعاد الخارجية （الحامل ： 80 مم （العرض） × 160 مم （الارتفاع） × 48 مم （العمق）

فتحة التثبيت ： 76 مم × 152 مم 2.9 وزن صافي 0.5 كجم

2.10 حالة العمل: الرطوبة ： 10 ٪ ～ 85 ٪ RH （لا تخثر）

لا سمح العمل تحت بيئة تآكل - لا سمح الجسم السائل أو الموصل الذي يدخل إلى الداخلية من العداد - تأكد من التهوية الجيدة.

2.11 حالة التخزين

درجة الحرارة ： -20 ～ 60 ℃ ， تجنب أشعة الشمس

الرطوبة ： <85 ٪ RH （لا تخثر）

ⅲ 、 التثبيت والاتصال

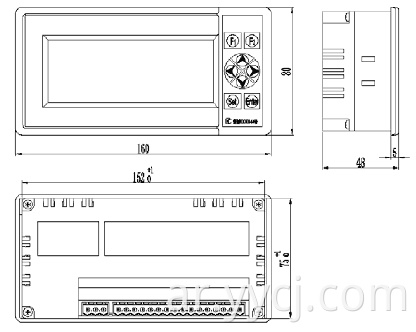

3.1 البعد الأوسط وثقب التثبيت

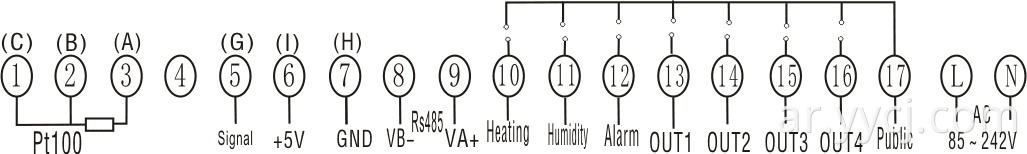

3.2 الاتصال

ⅳ 、 التشغيل والتشغيل

4.1 لوحة المفاتيح

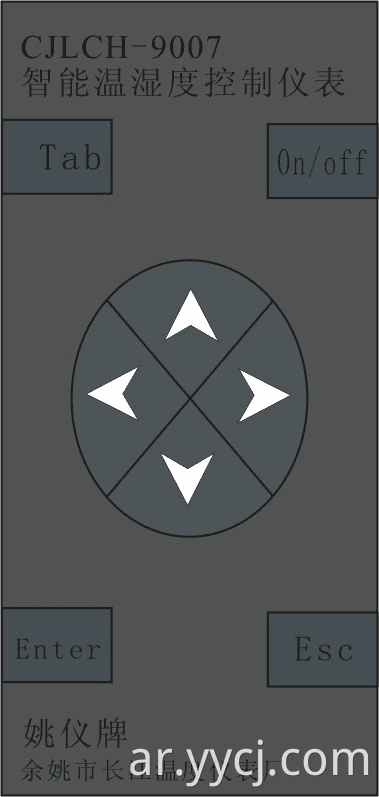

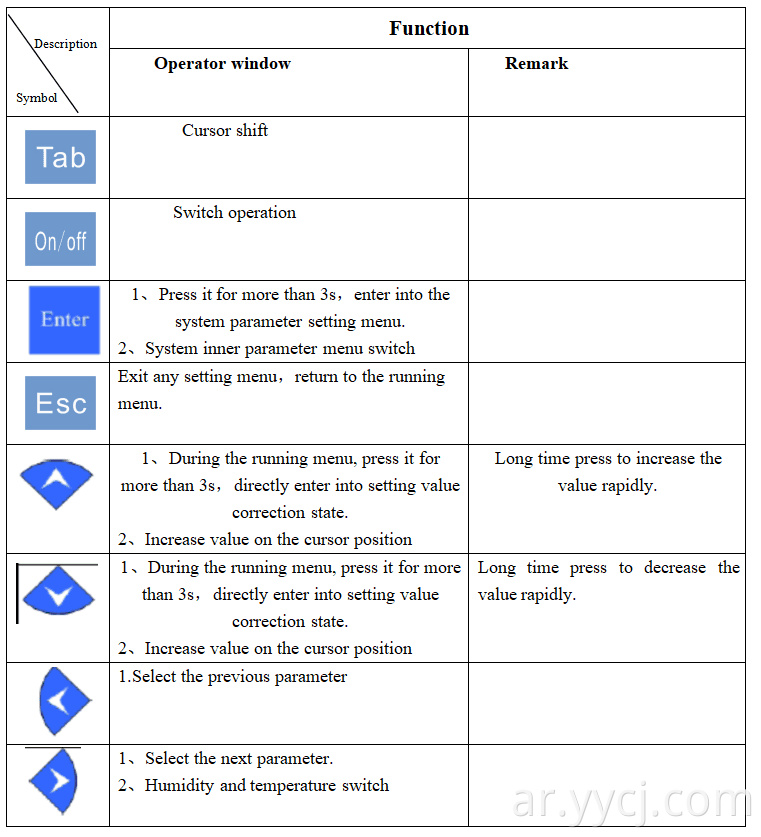

CJLC-9007 لديه 8 مفاتيح ， كما هو موضح في الشكل 4.1-1. وظيفةها مختلفة على شاشة العرض المختلفة. التفاصيل المرجعية في الجدول 4.1-1.

الشكل 4.1-1

4.2 تشغيل القائمة

عندما تكون الطاقة قيد التشغيل ، ستدخل العداد في القائمة الجارية ، فإنه يتضمن قائمة System Detect ， إعداد كلمة مرور النظام ، إعداد درجة الحرارة والرطوبة ، إعداد الطباعة ، إعداد وقت النظام.

4.2.1 اكتشاف النظام القائمة

الكشف عن الاتصالات ، كما هو موضح في الشكل 4.2.1－1

الشكل 4.2.1－1

عند تشغيل الطاقة ، فإنه يعرض قائمة الكشف عن النظام ، بعد 3s ، يدخل العداد تلقائيًا في القائمة الجارية.

4.2.2 تشغيل القائمة

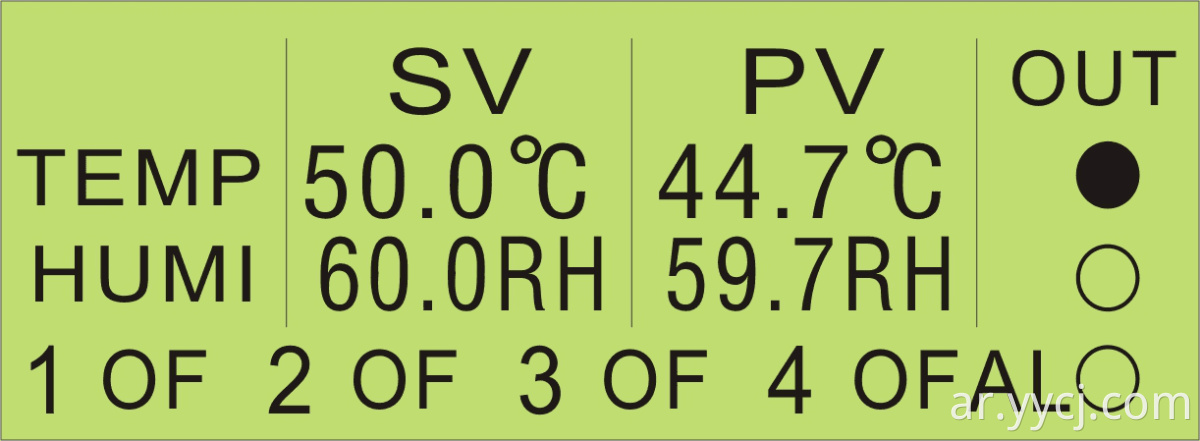

تشغيل القائمة كما هو عرض في الشكل 4.2.2－1

الشكل 4.2.2－1

4.2.3 قائمة كلمة مرور النظام

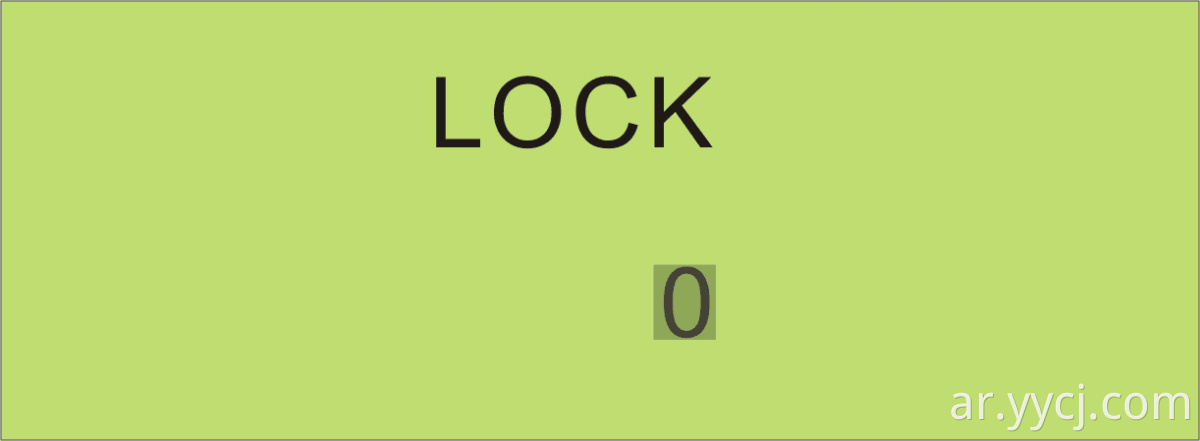

قائمة كلمة مرور النظام كما هو موضح في الشكل 4.2.3－1

الشكل 4.2.3－1

إذا احتاج إلى إدخال النظام أو تحقق أو تعديل معلمة النظام ， اضغط على مفتاح الوظيفة （SET） لـ 3S ， ، فإنه يحضر قائمة كلمة مرور النظام ， إدخال كلمة المرور الصحيحة （عندما تكون كلمة مرور النظام 18 ، يمكنه تعديل جميع معلمة النظام ، والآخر القيمة فقط يمكن أن تبحث أكثر من）.

4.2.4Temperature و MENT PARAMETER MENE

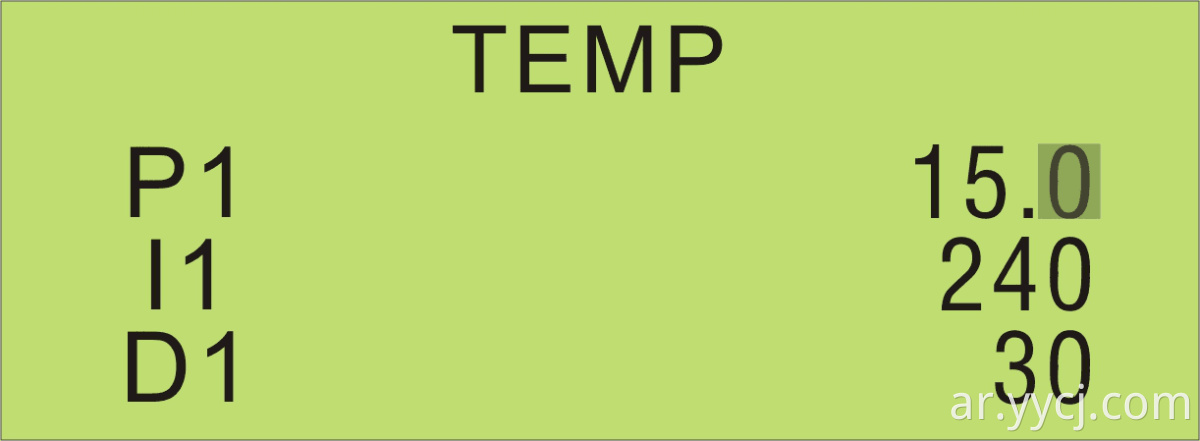

الشكل 4.2.4－1

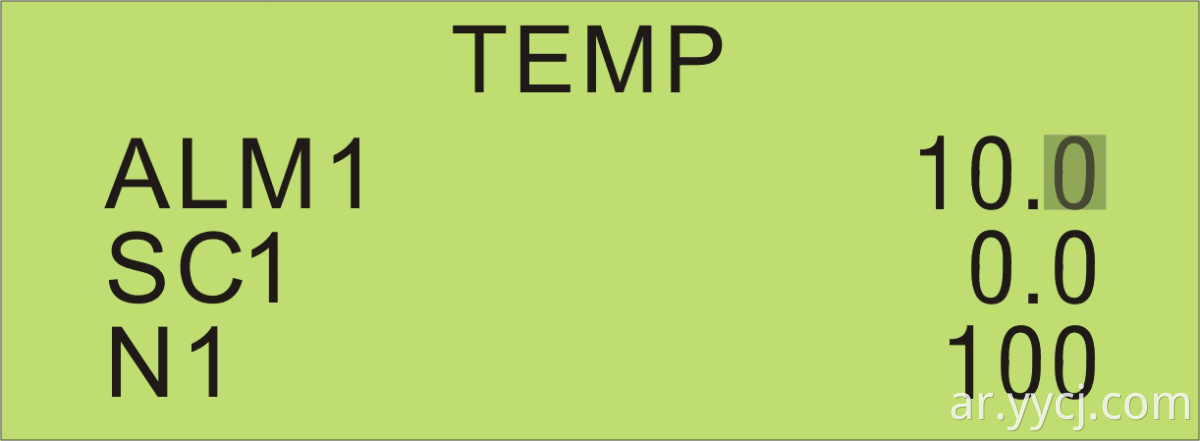

الشكل 4.2.4－2

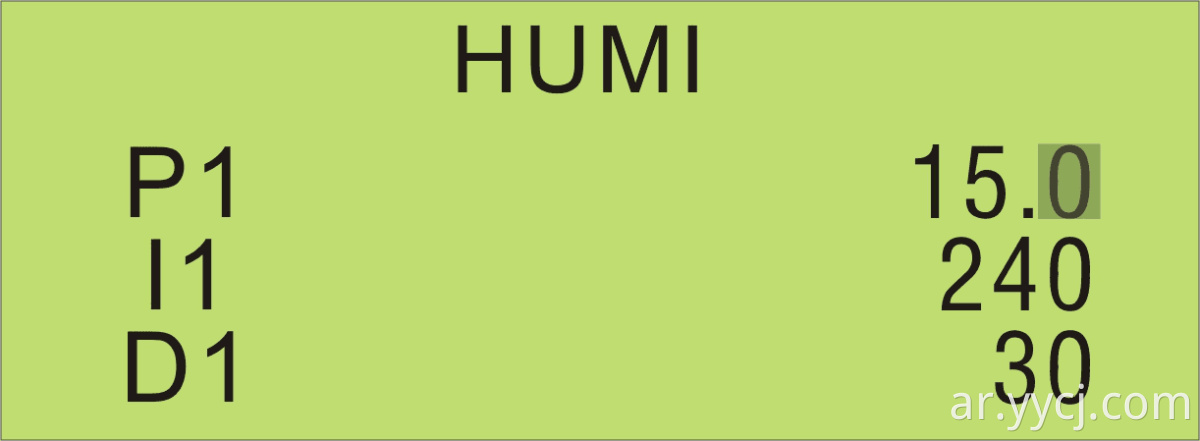

الشكل 4.2.4－3

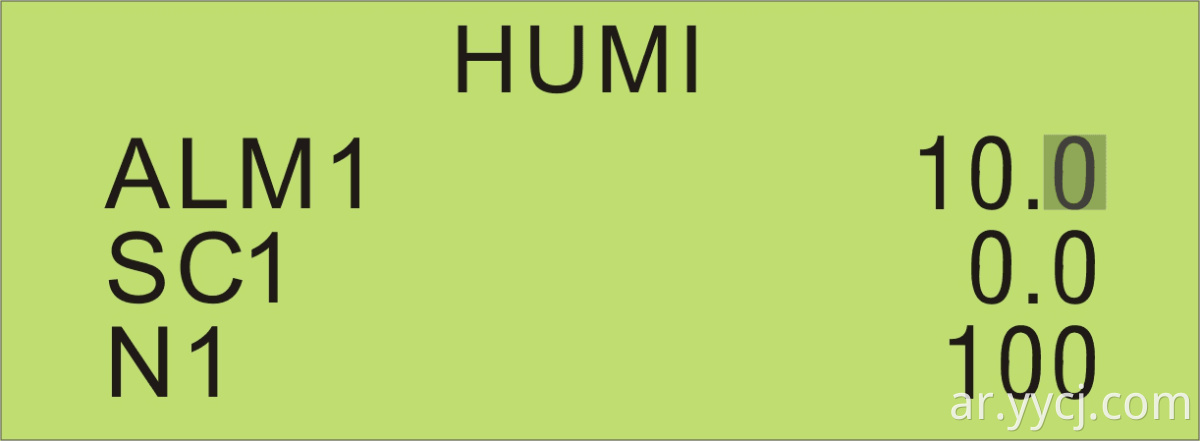

الشكل 4.2.4－4

P1 (P2): عامل المقياس في حلقة التحكم في PID ， يمكن أن يتكيف بين 0.0 ٪ ～ 200.0 ٪ ، كلما كان عامل المقياس أكبر - كلما كان التأثير التنظيمي أقوى - سيصبح إجراء النظام حساسًا ، وسوف يتسارع سرعته ， في حين أن ， the the the the the ， the the the the تنظيم التأثير سوف يصبح ضعيفا. إذا كان عامل المقياس كبيرًا ، فسيجعل النظام غير مستقر.

I1 (i2) ： وقت التكامل في حلقة التحكم في PID ， يمكن أن يضبط ما بين 0 ~ 3000 ， كلما كان وقت التكامل أصغر ، وأقوى تأثير التكامل ، فإنه سيجعل النظام غير مستقر ， ولكن يمكن أن يلغي خطأ الحالة المستقرة ， وتحسين النظام دقة السيطرة ， في حين أن تأثير التكامل سوف يصبح ضعيفًا.

D1 (D2) ： الوقت التفاضلي في حلقة التحكم في PID ， يمكن أن يتكيف بين 0 ～ 200 ～ يمكنه إصلاح المواضيع الديناميكية للنظام ， كلما زاد الوقت التفاضلي - كلما كان التأثير التفاضلي أقوى ， يكون التجاوز كبيرًا. الوقت أصغر ، وسوف يصبح التجاوز أكبر ، وسيكون وقت التعديل أطول ، لذلك يجب أن يكون اختيار الوقت التفاضلي مناسبًا.

A1 (A2) ： إنذار الانحراف ， عندما تكون قيمة القياس أكبر من القيمة الثابتة +A1 (A2) ، فسيحدث إنذار. عندما تكون قيمة القياس أصغر من القيمة الثابتة -a1 (A2) ， ، فإن المنبه سوف يلفذ المنبه.

SC1 (SC2) ： تصحيح خطأ الحرارة الجاف والرطب ， يمكن استخدامها كتصحيح تحول المستشعر ， لتعويض خطأ إشارة المستشعر نفسها （عند مراجعة الحرارة الرطبة ، يجب ألا تضيف الماء - أول ضغوط 3s ， جعل وضع عرض الرطوبة يتحول إلى وميض إلى الخواص. أظهر حالة الحرارة الرطبة ， تحقق من قيمة الخطأ ， ثم الخروج ، أدخل في SC2 لتصحيح）.

N1 (N2) ： دورة عمل التحكم ， عندما تكون طاقة سخان النظام أكبر من القوة المطلوبة - فإنها تجعل النظام غير مستقر - دورة عمل تسخين صغيرة بشكل صحيح.
