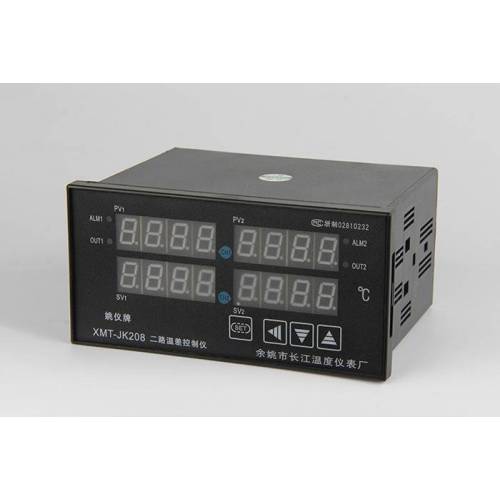

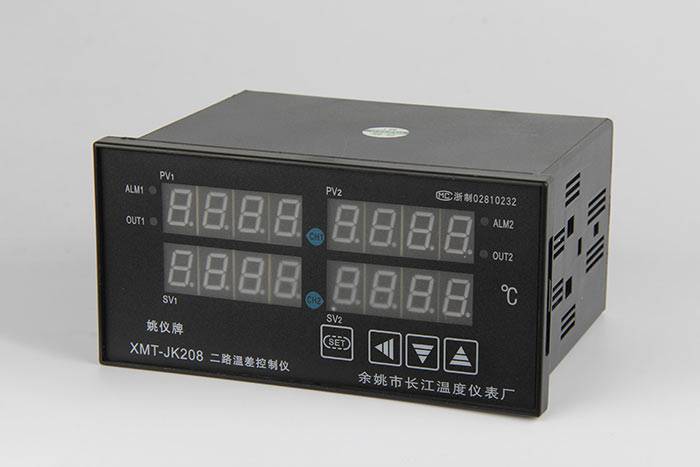

xmt*jk وحدة تحكم درجة حرارة سلسلة ثنائية الاتجاه

دليل التعليمات

ⅰ、 ملخص

XMT*JK Series Controller في اتجاهين يمكن أن توصل مستشعرين بشكل متزامن ومريح ، ويقلل من حجم الصك. إنه يحتوي على وضع منفصل للضبط التلقائي ودالة معلمة PID مع المزيد من الدقة ومزيد من الموثوقية في التحكم في الجهاز بأكمله.

ⅱ、 المعيار الفني الأساسي:

1 、 إشارة الدخل : Cu50 （-50.0 ～ 150.0 ℃） 、 pt100 （-19.9 ～ 600.0 ℃） 、 k （0 ～ 1300 ℃） 、 、

E （0 ～ 700.0 ℃） 、 J （0 ～ 900.0 ℃ ℃

2 、 الدقة: ± 0.5 ٪ fs ± البايت

3 、 طريقة الإخراج: ترحيل AC220V 3A (تحميل المقاومة)

4 、 وضع التحكم: التحكم في الاختلاف/الإيقاف والتحكم في PID

5 、 طاقة الإدخال: AC85 ~ 242V 50/60Hz

6 、 درجة حرارة البيئة: من 0 إلى 50 ℃ ، الرطوبة: ≤85 ٪ RH

7 、 حجم الوجه: 160 × 80 × 110 مم حجم الفتحة: 152 × 76 مم

96 × 96 × 110 مم الحجم: 92 × 92 مم

72 × 72 × 110 مم حجم الفتحة: 68 × 68 مم

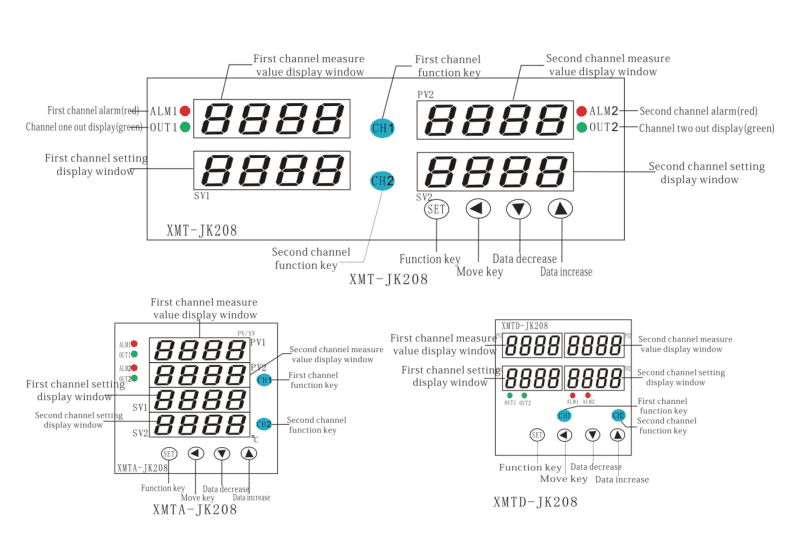

ⅲ、 تعليمات لوحة اللوحة (استشر)

ⅳ、 مخطط الاتصال (استشر)

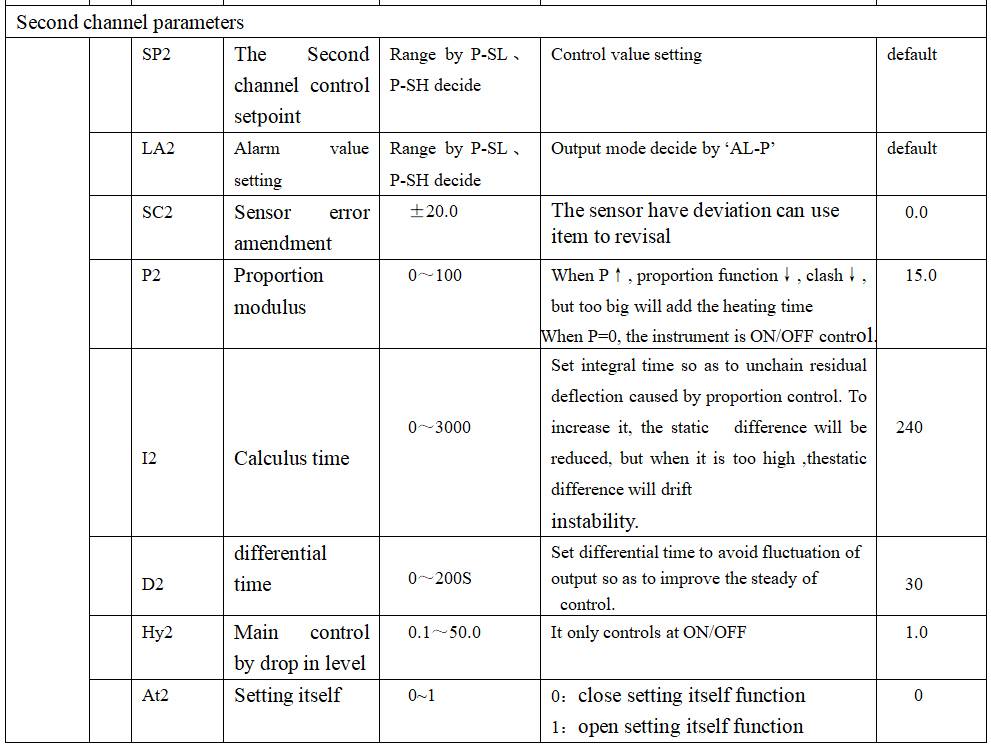

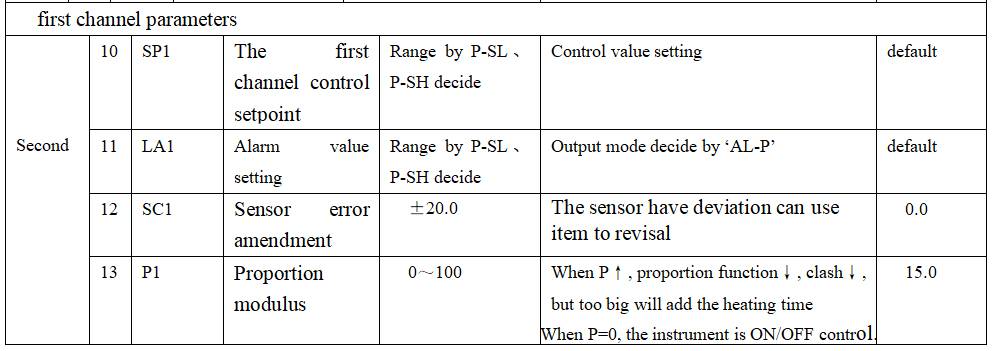

ⅴ、 وضع إعداد الكود

ⅵ、 الفهارس الفنية

1. قم بتوصيل UIRES بشكل مستحيل وفقًا لمؤشر Connect ، الطاقة.

2. press 'set key' لمدة 3 ثوان ، أدخل في القائمة الأولى. ثم معلمة عرض نافذة قياس القناة وقيمة عرض نافذة إعداد القناة ، يمكنك ضبط قيمة المعلمات هذه عن طريق placing '▲' 、 '▼' ▼ 、 '◄' 、 وحفظ الإعداد بواسطة مفتاح وظيفة الصحافة '' ، يجب أن يتم حفظ كل معلمة بعد الإعداد ، ثم أدخل مجموعة المعلمة التالية.

3. يمكنك الضغط على "CH1" 、 "CH2" لمدة 3 ثوان للدخول في القائمة الثانية. بعد الانتهاء من مجموعة معلمة واحدة ، اضغط على "مجموعة" لحفظه ، ثم أدخل في مجموعة المعلمة التالية.

ⅶ、 وضع نفسه

استخدام العداد في المرة الأولى أو المحيط به تغيير ، ويجد أنه يتحكم في ذلك غير جيد ، في هذا الوقت تحتاج إلى استخدام الإعداد نفسه. على سبيل المثال: المجموعة الأولى في AT = 1 ، AM Light Flickered ، يدخل العداد في الإعداد نفسه ، اضغط على مفتاح SET Enter في إعداد المعلمة. تعيين HY هو 0.5 ～ 1 ℃ ، إذا تم ترحيل الإخراج t = 2s ، فإن العداد له ثلاث مرات يهتز ، P ، i ، I ، d Parameter و AM Light Off ، الإعداد نفسه ينتهي.

ⅷ、 تحليل الخطأ والتخليص

تتبنى سلسلة XMT*JK208 عملية إنتاج متقدمة ، ولديها الاختبار الصارم قبل مغادرة المصنع ، فهي تعمل على تحسين موثوقية العداد. الخطأ المعتاد الناجم عن العملية الخاطئة أو إعداد المعلمات. إذا وجدت أن الخطأ لا يمكن أن يتعامل معه ، فيرجى تسجيله والاتصال بالوكيل أو الولايات المتحدة. الورقة 7-1 هي الخطأ المعتاد لسلسلة XMT*JK208 في التطبيق اليومي ：

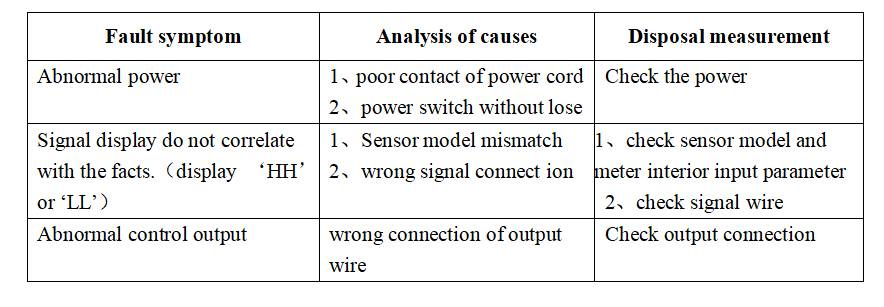

الورقة 8-1 التخلص من الأخطاء الشائعة

الملاحظة ： ستقوم شركتنا بتحسين تكنولوجيا المنتجات والتصميم والمواصفات ، فهي تأكيد للكائن.

مرفق 1 ： بيان رسالة انتباه المعلمة Meter ورسالة إنجليزية
