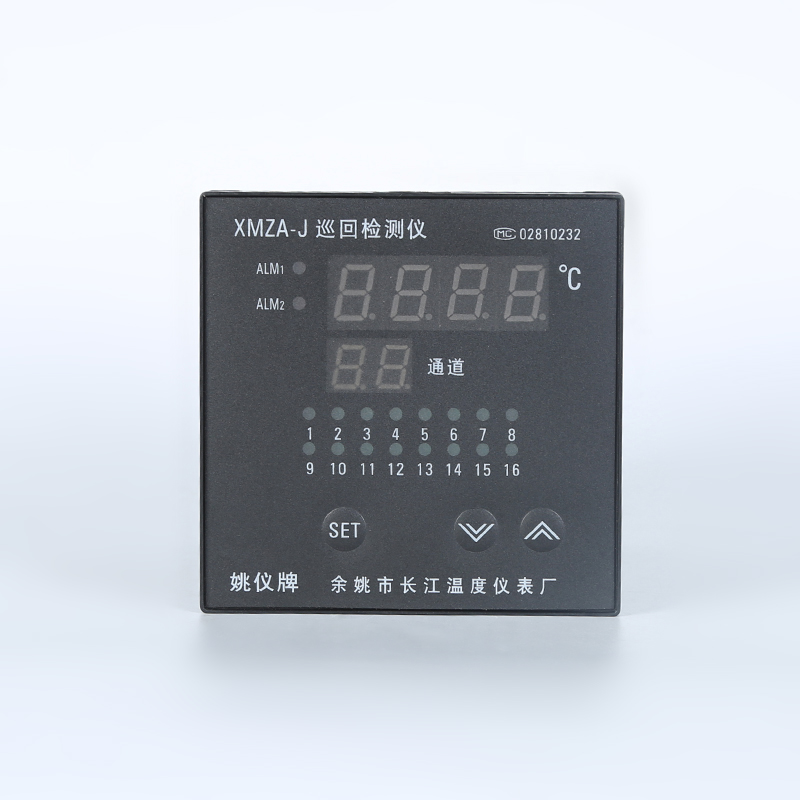

XMZA-J1638 درجة حرارة الكشف عن درجة الحرارة.

XMZA-J1638 قياس دورية درجة حرارة المدخلات متعددة الأغراض

وحدة تحكم درجة الحرارة

أدوات درجة الحرارة

وحدة تحكم درجة الحرارة الذكية

ⅰ、 المسح

XMZ*-J Series All-Mose Enpupe Deprate Deference Measure هو مقياس ذكي يتبنى تكنولوجيا الكمبيوتر. يتبنى العداد LED من صفين ، وفي الوقت نفسه يميز قيمة درجة حرارة اختبار العرض والمقطع الحالي ، يمكن استخدامه بواسطة تلقائي أو يدوي لإجراء اختبار جولة ، ويشير كل مقطع إلى ضوء. إنه يحتوي على اتصال بالكمبيوتر RS485 للمنفذ التسلسلي ، أو طباعة موقوتة.

： الفهارس الفنية الرئيسية ：

1 、 دقة ： ± 0.5 ٪ f · s ± 1b

2 、 إشارة الدخل ： k e j r s pt100 cu50

3 ： درجة الحرارة ： K （-30 ～ 1300 ℃）） （-30 ～ 800 ～ ℃） J （-30 ～ 1000 ℃） r (-30.0 ～ 1700.0 ℃) S (0 ～ 1600 ℃) Pt100 (-200.0 ～ 600 ℃) cu50 （-50.0 ～ 150.0 ～

4 、 كمية المرور ： على الأكثر 16

5 、 قدرة التتابع التنبيه ： 220V 5A （المقاومة）

6 、 البعد الخارجي وثقب التثبيت （مم ： XMZ-J 160 × 80 × 120 156 × 76 XMZA-J 96 × 96 × 110 92 × 92

6 ： الطاقة العاملة ： استهلاك الطاقة AC220V ± 10 ٪ 50 هرتز أقل من 5W

7 、 حالة العمل العادية ： درجة الحرارة 0 ～ 50 ℃ ， الرطوبة النسبية 35 ٪ ～ 85 ٪ ، دون تآكل الغاز.

ⅲ、 معنى رمز النموذج

العداد هو مقياس قياس دورية متعدد الأغراض لمدة 1-16 ممر ، يتم تعيينه عند مغادرة المصنع XMZ □-J □ 8 □ 1 2 3 4 5

"1" ： البعد السطحي (مم) ： A ： 96 × 96 × 110 ثقب التثبيت ： 92 × 92 فارغ ： 160 × 80 × 120 ثقب التثبيت ： 152 × 76

"2" ： رقم القناة ： على سبيل المثال '16'as 16 قنوات ， '8'as 8 قنوات.

"3" ： تعريف الإنذار ： "0'no إنذار ， '1'upper Limit Alarm ，' 2'lower Limit Alarm

"4" ： إشارة الدخل "8'Kinds من إدخال الإشارة

"5" ： لاحقة "WT" مع طابعة مصغرة ， 'k' مع 485 نموذج اتصال "فارغ" لا تملك هذه الوظيفة.

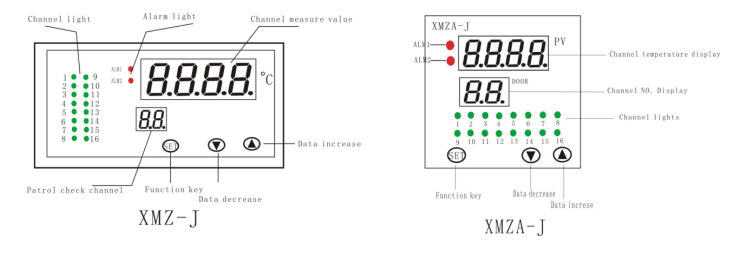

ⅳ、 سطح التخلص من العداد (كمرجع)

ⅴ、 العملية

1 、 عند الاستخدام العادي ، عرض نافذة الصف العلوي عرض قيمة درجة حرارة القياس الحالي ، عرض نافذة الصف السفلي ، عند تعيين المعلمة ، رمز معلمة عرض الصف العلوي ، قيمة إعداد عرض الصف العلوي.

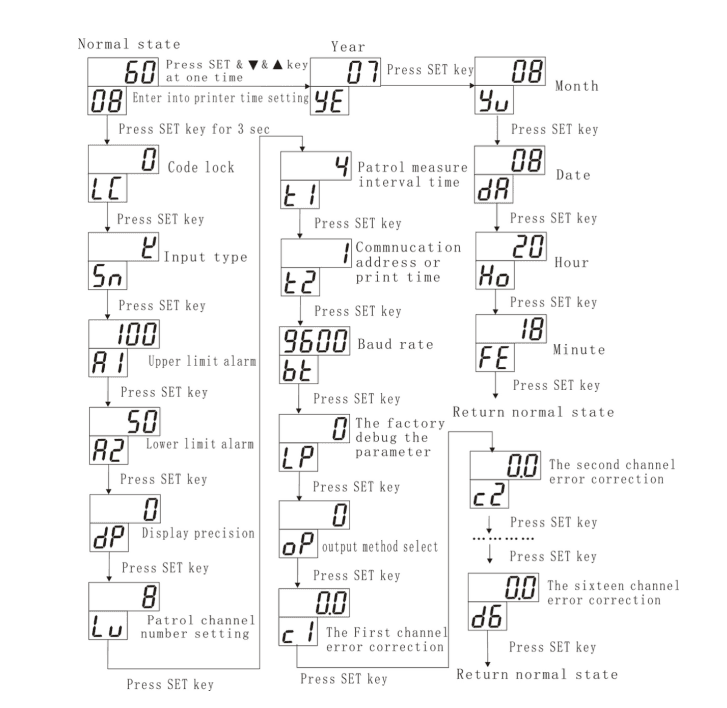

2 、 اضغط على Set 3S للدخول في قائمة المعلمة （راجع الورقة 6－1）） اضغط ▼ أو ▲ يمكن أن يضبط العداد في النطاق العادي ， وقت طويل للضغط على ▼ أو ▲ يمكن أن يحقق انخفاضًا أو زيادة ثابتًا بسرعة. ； اضغط على مجموعة ＆ ▼ يمكن أن تخرج من القائمة في منتصف الطريق.

3 、 قياس قناة القياس الثابتة قياس نقطة （قياس الدورية اليدوي） ：

يمكن للعميل أن يقوم العميل بقياس قناة قياس دورية واحدة ， ضمن حالة قياس الدوريات التلقائي ， اضغط ▼ لأكثر من 3s ， أدخل حالة قياس النقطة الثابتة ， وحدة التحكم في إيقاف قياس الدورية التلقائية ， ضبط ▼ أو ▲ لتحديد قناة النقطة الثابت

4 、 قم بقياس الإنذار ：

A 、 عند حدوث أي قناة إنذار الحد الأعلى ， وميض مصباح مؤشر هذه القناة - إنذار الحد الأعلى الذي يجذب ， ومؤشرها وميض ；

B 、 عند حدوث أي قناة إنذار الحد الأدنى - وميض مصباح مؤشر هذه القناة ، وهو إنذار الحد الأدنى الذي يجذب ， وميضات مؤشرها.

5 、 إعداد المعلمة وقت طباعة (هذه العملية تكون موجودة فقط عندما تكون وحدة التحكم مع وظيفة الطباعة) ：

اضغط على SET ＆ ▼ 、 ▲ في وقت واحد للدخول في إعداد وظيفة الطباعة.

6 、 إعداد المعلمة الأساسية

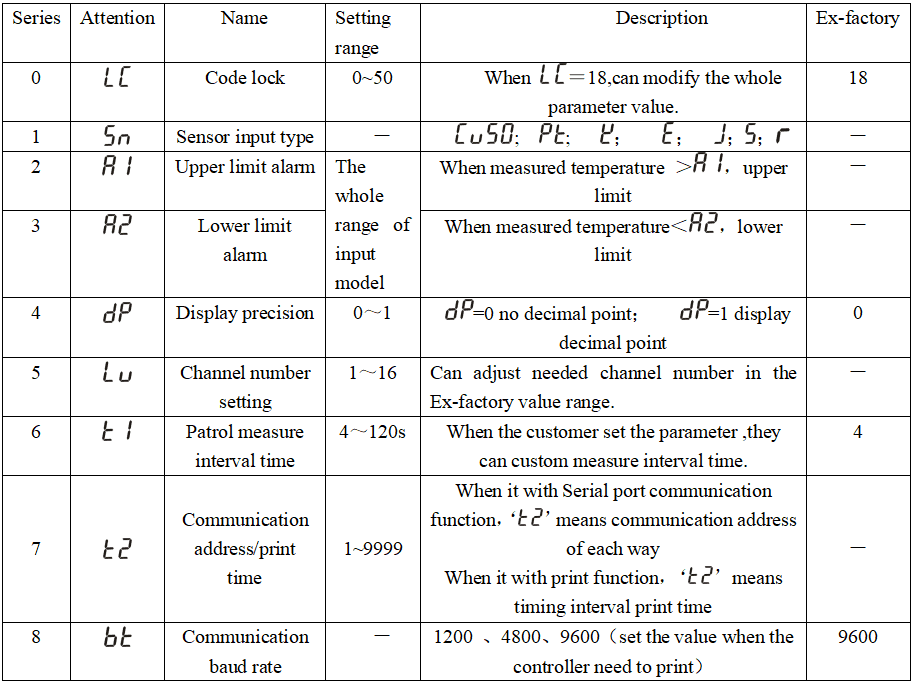

الورقة 6－1

ⅵ、 الاتصال （للرجوع ： ：

أعلاه ، يكون الاتصال فقط للرجوع إليه ، يجب أن تكون التفاصيل تأكيدًا لاتصال القضية .

ⅶ、 تحليل الخطأ

يعتمد XMZ*J عملية إنتاج متقدمة ، ولديها الاختبار الصارم قبل مغادرة المصنع ، فإنه يحسن موثوقية العداد. الخطأ المعتاد الناجم عن التشغيل الخاطئ أو إعداد المعلمات. إذا وجدت أن الخطأ لا يمكن التعامل معه ، يرجى تسجيله ، والاتصال بالوكيل أو الولايات المتحدة. الورقة 7-1 هي الخطأ المعتاد لـ XMZ*J في التطبيق اليومي ：

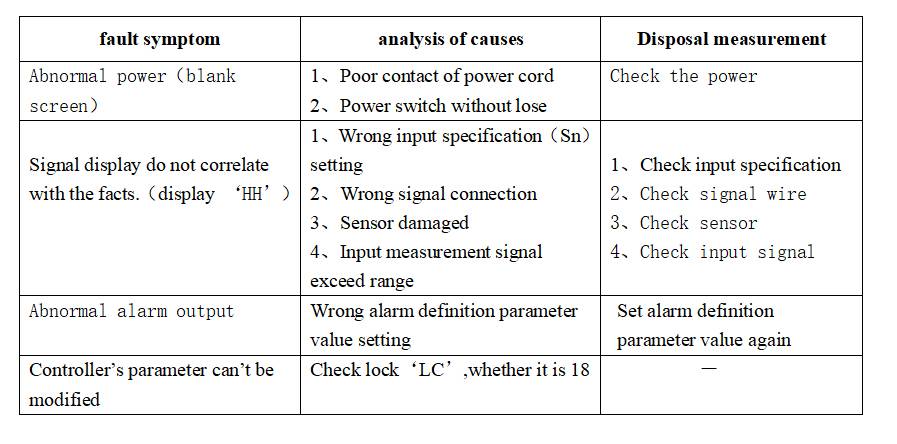

ورقة 7-1 التخلص من الأخطاء الشائعة

مرفق 1 ： بيان رسالة انتباه المعلمة Meter ورسالة إنجليزية
