الظل:

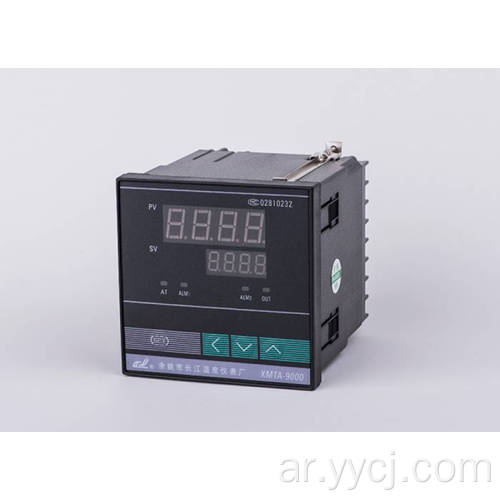

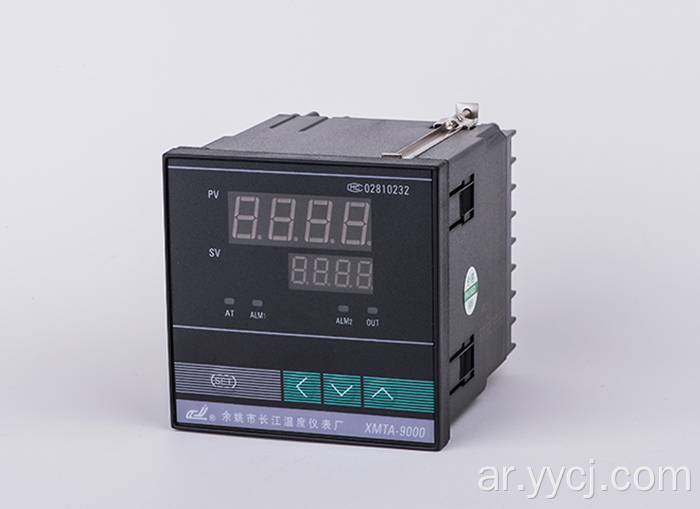

نموذج: XMT-9000 Series
علامة تجارية: CJ
Origin: الصين
Control Typel: Digita
Control Method: Electronic Type
| بيع الوحدات | : | Piece/Pieces |
The file is encrypted. Please fill in the following information to continue accessing it
جهاز التحكم في درجة الحرارة الرقمية XMT*9000
كتيب التعليمات
ⅰ 、 خاصية المنتج:
يعتمد جوهر المنتج رقاقة المعالجات الدقيقة الحديثة.
يعرض أنبوب Nixie الأحمر والأخضر ذو القيمة المقاسة وقيمة الإعداد.
عملية سهلة في المفاتيح الأربعة/الثلاثة ، وإعداد سريع في المعلمة.
التحكم في PID PID ذكي عالية وبرنامج فحص موقع اثنين أو ثلاثة بت.
تعرض الضفة العلوية القيمة المقاسة ، وضمان البنك السفلي ، تعرض قيمة الإعداد في ظل ظروف العمل العادية.
ⅱ 、 المعيار الفني الأساسي:
المدخلات: Thermocouple: K 、 E 、 J 、 S
المقاومة الحرارية: PT100 、 Cu50
المدى: K （0 ～ 400 ℃ ℃ 0 ～ 1300 ℃） 、 、 （0 ～ 400 ℃ 、 0 ～ 800 ℃） 、 j （0 ～ 1000 ℃） 、 、
S （0 ～ 1600 ℃） 、 Pt100 （-100.0 ～ 200.0 ℃ 、 0 ～ 600 ℃ 、 Cu50 （-50.0 ～ 150.0 ℃ ℃
خطأ قياس: ± 0.5 ٪ fs ± 1byte
إشارة مشغل التحكم في السيليكون （أكثر من الصفر）: المدى 3V ، العرض 40us
إمكانية التلامس الإخراج للتتابع: تحميل المعاوقة AC220V 5A
قوة الإدخال: AC85 ～ 242V 50/60Hz
البيئة: درجة الحرارة: من 0 إلى 50 ℃ ، الرطوبة: ≤85 ٪ RH
الحجم: XMT: 160 × 80 × 125 مم ثقب: 152 × 76 ؛ XMTA: 96 × 96 × 85 مم: 92 × 92 ؛
XMTE: 48 × 96 × 85 مم: 44 × 92 ؛ XMTF: 96 × 48 × 85 مم: 92 × 44 ؛
XMTD: 72 × 72 × 85 مم: 68 × 68 ؛ XMTG: 48 × 48 × 110 مم: 44 × 44 ؛

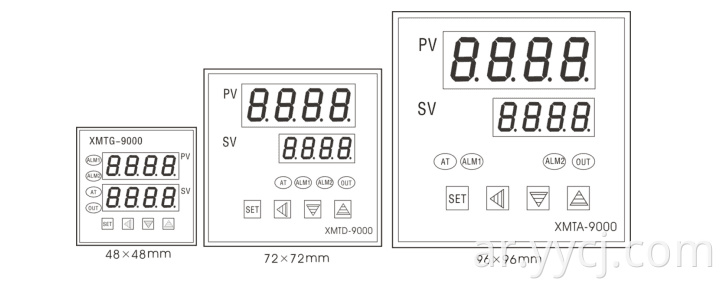

ⅲ اسم ووظائف الأقسام （استشر）
（1） تشير شاشة PV إلى متغير العملية (PV) مع LED أحمر.
（2） شاشة SV تشير إلى قيمة الإعداد (SV) مع LED أخضر.
（3） عند المؤشر عند تشغيل وظيفة ضبط السيارات ، مصابيح LED خضراء.
（4） مؤشر ALM1 عند تشغيل إخراج ALM1 ، مصابيح LED حمراء.
（5） مؤشر ALM2 عند تشغيل إخراج ALM2 ، مصابيح LED حمراء.
（6） مؤشر خارج عند الخروج ، مصابيح LED خضراء.
（7） مفتاح الوضع (SET) يقوم بتبديل وضع الإعداد ويسجل قيمة الإعداد والقيمة المحددة. (يتم تسجيل القيمة والقيمة المحددة عن طريق الضغط على مفتاح الوضع.)
（8） مفتاح تحول البيانات (<)
（9） انخفاض مفتاح (∨) يقلل من القيمة الرقمية لقيمة الإعداد
（10） مفتاح الاستعادة (∧) يزيد من القيمة الرقمية لقيمة الإعداد.
ملاحظة: يحتوي XMTG-7000 على ثلاثة مفاتيح فقط ، ولا يوجد مفتاح تحويل البيانات ومؤشر ALM2 .

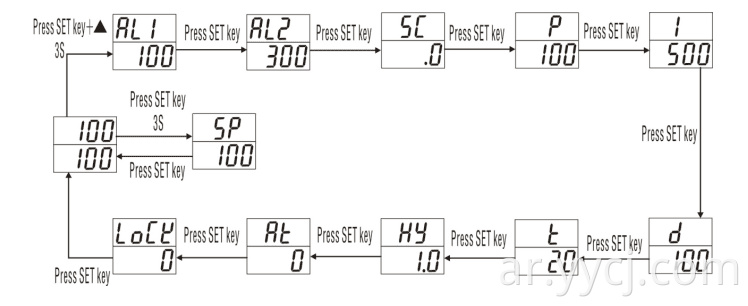

ⅳ 、 مخطط تدفق الإعداد
| Code | Description | Setting range | Instruction | Remarks |
|
SP |
Setting control point |
Whole range |
℃ or 1 defined unit | _ |
|
AL1 |
Alarm 1 |
Whole range |
℃ or 1 defined unit | |
|
AL2 |
Alarm 2 |
Whole range |
℃ or 1 defined unit | |
|
SC |
Measurement update |
-20.0 to 20.0 |
Measuring value can be modified throughincreasing or decreasing this data.Note: It may be cause inaccurate racy of measuring value when you use this function. Please use the function carefully according to your situation. |
0 |
|
P |
Proportional band |
0 to 9999 |
When the P↑,the proportion and differential function↑; if the P↓,the proportion and differential function↓. When P=0,the meter is ON/OFF control |
100 |
|
I |
Integration time |
0 to 3000s |
It’s mainly used to adjust the static difference. To increase it, the static difference will be reduced, but when it is too high, the static difference will drift instability. |
500 |
|
d |
Differential time |
0 to 2000s |
When the I↓,the calculus function↑; I↑the calculus function↓.When I=0, no calculus function, it is PD adjustment instrument |
100 |
|
t |
Control period |
1 to 120s |
When the d↓,the proportion and calculus function↑; if d↑,the proportion and calculus function↓,but the differential function↑.When d≤t, it has no differential function |
20 |
|
Hy |
Deadband |
0.1to 50.0 |
ON/OFF control only |
1.0 |
|
At |
Auto-man |
0 to 1 |
0- Close auto-man function1- Open auto-man function |
0 |
|
Lock |
Key lock |
0 to 1 |
0- All the parameter can rework1- Only SP value can rework＞1 All the parameter can not rework |
0 |
ⅴ 、 حالة العرض (استشر)
ملاحظة: 1. LC هو قفل المفتاح. يمكن أن يعيد صياغة جميع المعلمة عندما يكون LC 0. يمكنه إعادة صياغة قيمة SP فقط عندما يكون LC 1.
2. لا يوجد لدى No All Meter معلمات للأجنحة ، إلا أن الإجابة فقط لمقابلة عداد الوظيفة لها معلمات مقابلة.
L قم بتوصيل الطاقة والمستشعر ودائرة التحكم الخارجية بالأداة تشير إلى رقم الاتصال. بعد ذلك ، قم بتشغيل الطاقة ثم تبدأ الأداة في البداية في الاختبار التلقائي وفقًا للبرنامج A ، الفرقة C.
ج: سيتم إضاءة جميع مصابيح LED وجميع المصابيح التي تشير إلى اختبار نظام الإضاءة سواء جيدًا أم لا. إذا تم العثور على LED غير الضوء أو الإشارة إلى المصباح ، فيرجى التوقف عن استخدامه وإرساله للإصلاح. (هذا الإجراء يستمر لـ 0.5s)
B: عرض النافذة PV (النافذة العلوية) "CJ" ، لا يتم عرض النافذة SV.
ج: نموذج عرض النافذة الكهروضوئية.
بعد الإجراءات الثلاثة ، ستدخل الأداة إلى حالة السيطرة العادية. تعرض النافذة العليا الكهروضوئية القيمة التي يتم قياسها للأداة وعرض النافذة السفلية SV مجموعة القيمة.
إذا كنت ترغب في تعديل القيمة في النافذة SV ، فاضغط على مفتاح SET 3 ثانية عندما تكون الأداة في حالة العرض العادية الخاصة بها ، فسيتم عرض النافذة الكهروضوئية "SP" وستقوم Window SV بتوجيه غمزة. في هذه اللحظة ، اضغط على المفتاح ∧ لزيادة القيمة أو المفتاح ∨ لتقليل (اضغط على المفتاح ∧ أو ∨ لفترة أطول لتسريع سرعة إعداد القيمة). اضغط على <مفتاح التحول (مثل المؤشر). اضغط على مفتاح معين إلى بعض القيمة المعدلة. إذا لم يكن هناك أي عملية أخرى بعد التعديل ، فسيعود الأداة تلقائيًا إلى حالة العرض العادية وتقبل القيمة المعدلة في نفس الوقت.
إذا كنت ترغب في تعديل القيمة الأخرى غير "SP" ، فاضغط على المفتاح (SET+∧) 3 ثانية عندما تكون الأداة في حالة العرض العادية الخاصة بها لتعيين المعلمة الداخلية. يرجى تعيين القيمة من حيث التطبيق الفعلي. ولكن يرجى إيلاء المزيد من الاهتمام للعناصر الثلاثة "p 、 i 、 d" ، يجب أن يتم تعيينها بواسطة مهندس من ذوي الخبرة.
L Auto-Man: القيمة الأولى على ما يرام ، بعد أن تكون "1" ، "AT" التي تشير إليها ستضيء. تبدأ الأداة العمل كأحد النقاط المعتادة مع نقطتين تحكمين وثلاث ولايات. بعد 3 دورات ، من المؤكد أن أفضل قيمة PID للنقطة المحددة وتخزينها إلى الأبد ما لم يكن تعديل المستخدم أو فتح وظيفة "AT".
تعني الإشارة "HH" أو "LL" في النافذة الكهروضوئية أن المستشعر خارج الاتصال أو أن القيمة المقاسة فائض.

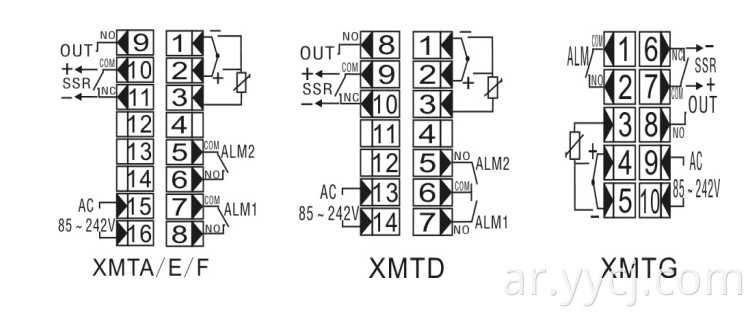

ⅵ 、 رقم الاتصال (استشر)
n out ： رسم سلك الاتصال فقط للرجوع إليه - يجب أن يخضع للرسم المرفق.
ⅶ 、 تحليل الأعطال والتخليص
يتبنى XMT*-9000 عملية إنتاج متقدمة ، ولديها اختبار صارم قبل مغادرة المصنع ، فهي تحسن موثوقية العداد. ، يرجى تسجيله ، والاتصال بالوكيل أو الولايات المتحدة. الورقة 7-1 هي الخطأ المعتاد لـ XMT*-7000 في التطبيق اليومي ：
الورقة 7-1 معالجة الأخطاء الشائعة
| fault symptom | Analysis of causes | Disposal measurement |
| Abnormal power | 1、poor contact of power cord 2、power switch without lose | Check the power |
| Signal display do not correlate with the facts.（display‘HH’or‘LL’） | 1、Sensor model mismatch2、wrong signal connection | 1、check sensor model and meter interior input parameter 2、check signal wire |
| Abnormal output control | 1、wrong connecting output wire | 1、check output connection |
مرفق 1 ： بيان رسالة انتباه المعلمة Meter ورسالة إنجليزية
