XMTD-JK208 جهاز تحكم ذكي في درجة الحرارة متعدد الاتجاهات

دليل التعليمات

Ⅰ 、 ملخص

يمكن لجهاز التحكم في درجة الحرارة ثنائي الاتجاه من سلسلة XMT*JK توصيل جهازي استشعار بشكل متزامن ومريح، مما يقلل من حجم الجهاز. إنه يحتوي على وضع ضبط تلقائي منفصل ووظيفة معلمة PID بمزيد من الدقة والموثوقية في التحكم الكامل في الماكينة.

Ⅱ、المعيار الفني الأساسي:

1 、 إشارة الإدخال : CU50 (-50.0 ~ 150.0 درجة مئوية) ، Pt100 (-19.9 ~ 600.0 درجة مئوية) ، K (0 ~ 1300 درجة مئوية) ،

E(0～700.0°C),J(0～900.0°C)

2 、 الدقة: ± 0.5% FS ± بايت

3 、 طريقة الإخراج: مرحل AC220V 3A (حمل المقاومة)

4 、 وضع التحكم: التحكم في الفرق تشغيل/إيقاف والتحكم PID

5 、 مدخلات الطاقة: AC85 ~ 242 فولت 50/60 هرتز

6. درجة حرارة البيئة: من 0 إلى 50 درجة مئوية، الرطوبة: ≥85% رطوبة نسبية

7 、 حجم الوجه: 160 × 80 × 110 ملم حجم الثقب: 152 × 76 ملم

96 × 96 × 110 ملم حجم الثقب: 92 × 92 ملم

72 × 72 × 110 ملم حجم الثقب: 68 × 68 ملم

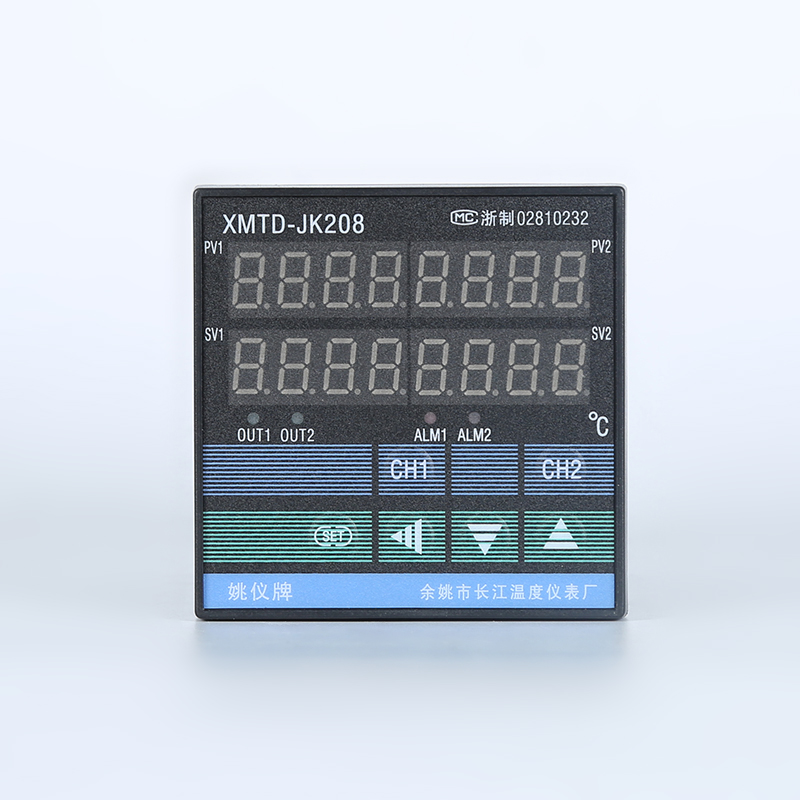

Ⅲ、تعليمات لوحة اللوحة (استشارة)

Ⅳ، مخطط الاتصال (استشارة)

Ⅴ、وضع إعداد الرمز

Ⅵ、المؤشرات الفنية

1. قم بتوصيل الأسلاك بدقة وفقًا لمؤشر الاتصال، وتشغيلها.

2. اضغط على "مفتاح SET" لمدة 3 ثوانٍ، أدخل في القائمة الأولى. ثم معلمة عرض نافذة قيمة قياس القناة وقيمة عرض نافذة إعداد القناة، يمكنك ضبط قيمة هذه المعلمات عن طريق الضغط على "▲'、'▼'、'◄'، وحفظ الإعداد بالضغط على "مفتاح الوظيفة"، يجب حفظ كل معلمة بعد الإعداد، ثم أدخل مجموعة المعلمات التالية.

3. يمكنك الضغط على "CH1" و"CH2" لمدة 3 ثوانٍ للدخول إلى القائمة الثانية. بعد الانتهاء من مجموعة معلمات واحدة، اضغط على "SET" لحفظها، ثم أدخل في مجموعة المعلمات التالية.

Ⅶ、إعداد نفسه

استخدام العداد في المرة الأولى أو تغير المناطق المحيطة، مما يجعل التحكم فيه غير جيد، في هذه المرة تحتاج إلى استخدام الإعداد نفسه. على سبيل المثال: المجموعة الأولى من AT = 1، يومض ضوء AM، ويدخل المقياس في الإعداد نفسه، اضغط على مفتاح SET للدخول في إعداد المعلمة. اضبط Hy على 0.5～1°C، إذا كان الخرج مرحلًا اضبط t=2S، فإن جهاز القياس له اهتزاز ثلاث مرات، ومعلمة P وI وD المحفوظة تلقائيًا وإيقاف ضوء AM، وينتهي الإعداد نفسه.

Ⅷ、 تحليل الأخطاء وإزالتها

تعتمد سلسلة XMT * JK208 عملية إنتاج متقدمة، وتخضع للاختبار الصارم قبل مغادرة المصنع، فهي تعمل على تحسين موثوقية جهاز القياس. الخطأ المعتاد الناتج عن التشغيل الخاطئ أو إعداد المعلمة. إذا وجدت أن الخطأ لا يمكن التعامل معه، فيرجى تسجيله والاتصال بالوكيل أو بنا. الورقة 7-1 هي الخطأ المعتاد لسلسلة XMT*JK208 في التطبيق اليومي:

ورقة 8-1 التخلص من الأخطاء الشائعة

ملاحظة: ستقوم شركتنا بتحسين تكنولوجيا المنتج والتصميم والمواصفات، ويتم تأكيد ذلك على الكائن.

مرفق 1: بيان رسالة انتباه معلمة العداد والحرف الإنجليزي
