تعليمات على الدليل

Ⅰ 、 ملخص

يمكن لجهاز التحكم في درجة الحرارة رباعي الاتجاه XMT*JK توصيل أربعة أجهزة استشعار بشكل متزامن ومريح، مما يقلل من حجم الجهاز. إنه يحتوي على وضع ضبط تلقائي منفصل ووظيفة معلمة PID بمزيد من الدقة والموثوقية في التحكم الكامل في الماكينة.

Ⅱ、 المعيار الفني الأساسي:

1 、 إشارة الإدخال : CU50 (-50.0 ~ 150.0 درجة مئوية) ، Pt100 (-19.9 ~ 600.0 درجة مئوية) ، K (0 ~ 1300 درجة مئوية) ،

E(0～700.0°C),J(0～900.0°C)

2 、 الدقة: ± 0.5% FS ± بايت

3 、 طريقة الإخراج: مرحل AC220V 3A (حمل المقاومة)

4 、 وضع التحكم: التحكم في الفرق تشغيل/إيقاف والتحكم PID

5 、 مدخلات الطاقة: AC110 ~ 242 فولت 50/60 هرتز

6. درجة حرارة البيئة: من 0 إلى 50 درجة مئوية، الرطوبة: ≥85% رطوبة نسبية

7 、 حجم الوجه: 160 × 80 × 110 ملم حجم الثقب: 152 × 76 ملم 96 × 96 × 110 ملم حجم الثقب: 92 × 92 ملم 72 × 72 × 110 ملم حجم الثقب: 68 × 68 ملم

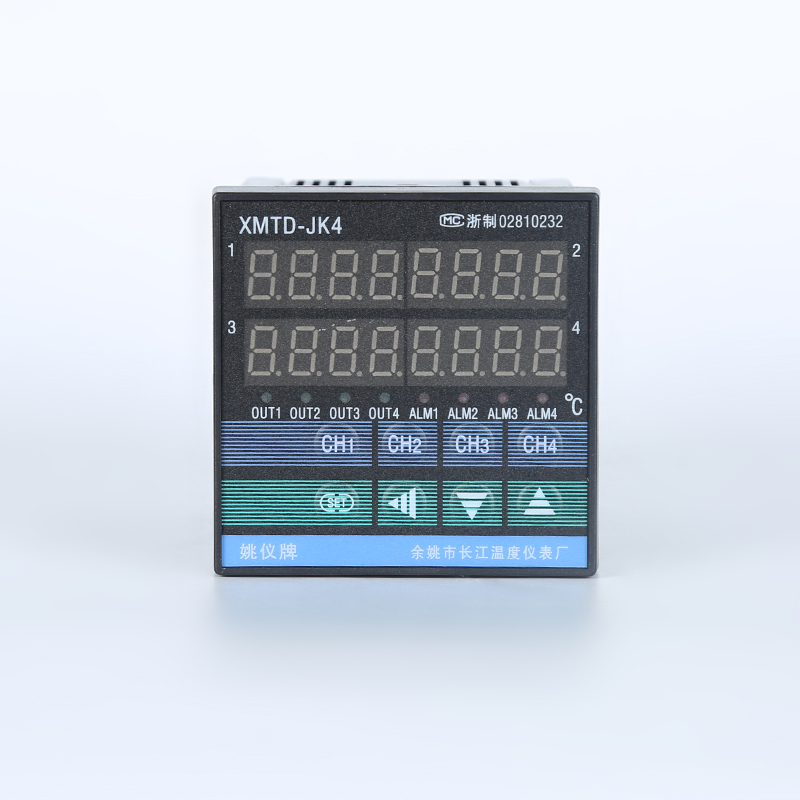

Ⅲ、تعليمات لوحة اللوحة

Ⅳ، مخطط الاتصال

مؤشر الاتصال :

ملاحظة: 1، اتصال طابعة ميني

3 、 اتصال RS232: قم بتوصيل "R" و "T" و "GND" المقابلة.

4. يمكن استخدام وظيفة واحدة فقط بين وظائف الطابعة والاتصال في وقت واحد.

Ⅴ、وضع إعداد الرمز

Ⅵ、المؤشرات الفنية

1. قم بتوصيل الأسلاك بدقة وفقًا لمؤشر الاتصال، وتشغيلها.

2. اضغط على "مفتاح SET" لمدة 3 ثوانٍ، أدخل في القائمة الأولى. ثم سيتم عرض "المعلمة" وقيمة المعلمة على التوالي حول "نافذة CH1" و"نافذة CH2"، ويمكنك ضبط هذه المعلمات عن طريق الضغط على "▲'、'▼'、'◄"، وحفظ الإعداد عن طريق prwss "SET key"، يجب حفظ كل معلمة بعد الإعداد، ثم أدخل مجموعة المعلمات التالية.

3. يمكنك الضغط على "CH1" و"CH2" و"CH3" و"CH4" لمدة 3 ثوانٍ للدخول في قائمة القنوات المقابلة. بعد الانتهاء من مجموعة معلمات واحدة، اضغط على "SET" لحفظها، ثم أدخل في مجموعة المعلمات التالية.

Ⅶ、إعداد نفسه

استخدام العداد في المرة الأولى أو تغير المناطق المحيطة، مما يجعل التحكم فيه غير جيد، في هذه المرة تحتاج إلى استخدام الإعداد نفسه. على سبيل المثال: المجموعة الأولى من AT = 1، يومض ضوء AM، ويدخل المقياس في الإعداد نفسه، اضغط على مفتاح SET للدخول في إعداد المعلمة. اضبط Hy على 0.5～1°C، إذا كان الخرج مرحلًا اضبط t=2S، فإن جهاز القياس له اهتزاز ثلاث مرات، ومعلمة P وI وD المحفوظة تلقائيًا وإيقاف ضوء AM، وينتهي الإعداد نفسه.

Ⅷ 、 Fault A التحليل والتخليص C​

يعتمد XMT*JK408 عملية إنتاج متقدمة، ويخضع لاختبار صارم قبل مغادرة المصنع، فهو يعمل على تحسين موثوقية جهاز القياس. الخطأ المعتاد الناتج عن التشغيل الخاطئ أو إعداد المعلمة. إذا وجدت أن الخطأ لا يمكن التعامل معه، فيرجى تسجيله والاتصال بالوكيل أو بنا. الورقة 8-1 هي الخطأ المعتاد لـ XMT*JK408 في التطبيق اليومي:

الورقة 8-1 التخلص من الأخطاء الشائعة

★ملاحظة: ستعمل شركتنا على تحسين تكنولوجيا المنتج والتصميم والمواصفات، ويتم تأكيد ذلك للكائن.

مرفق 1: بيان رسالة انتباه معلمة العداد والحرف الإنجليزي
