| الدفع نوع: | T/T,Paypal |
| إنكوترم: | FOB,CFR,CIF,EXW |
| أدني كمية الطلب: | 2 Piece/Pieces |
| نقل: | Ocean,Land,Air,Express |
| ميناء: | NINGBO,SHANGHAI, |
الظل:

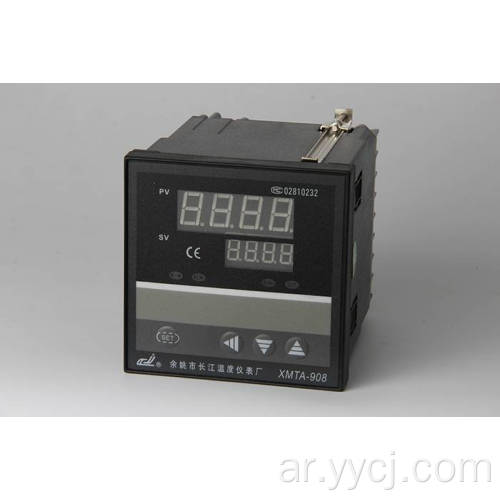

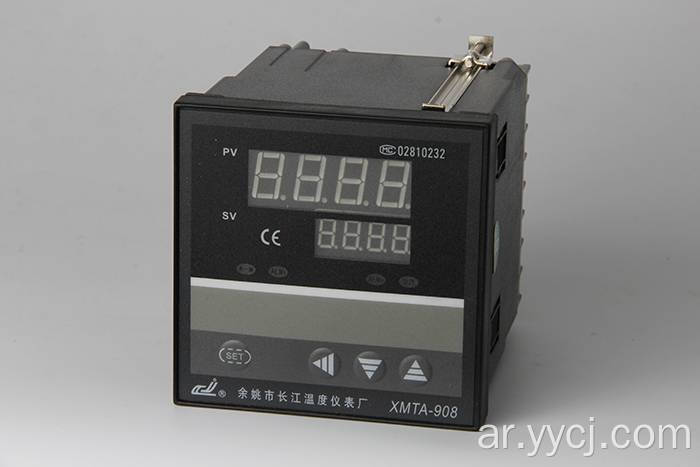

نموذج: XMT-908
علامة تجارية: CJ
Origin: الصين
Control Typel: Digita
Control Method: Electronic Type
| بيع الوحدات | : | Piece/Pieces |
The file is encrypted. Please fill in the following information to continue accessing it
ⅰ 、 المواصفات الفنية الرئيسية
انحراف القياس: ≤ ± 0.5 ٪ f · s ± 1
انحراف تعويض الطرف البارد: ≤ ± 2.0 ℃
دورة أخذ العينات: 0.5S
دورة التحكم L: إخراج التتابع 2 ～ 120s ، والآخر هو 2s.
سعة الاتصال الإخراج L الترحيل: AC250V/7A (تحميل المقاومة) أو AC250V/0.3A (الحمل الإدراكي)
L.
L قيادة الإشارة الصلبة مرحل: قيادة التيار الكهربائي 15mA ، الجهد 9V.
L المستمر PID: 0 ～ 10ma (تحميل 500 ± 200Ω) ، 4 ～ 20mA (تحميل 250 ± 100Ω) ،
أو 0 ～ 5V (LOADON100KΩ) ، 1 ～ 5V (LOADON100KΩ)
امترادة الطاقة: AC85V ～ 242V ، 50/60 هرتز
حالة العمل: درجة الحرارة 0 ～ 50.0 ℃ ، الرطوبة النسبية ≤ 85 ٪ RH ، دون التآكل والإشعاع الكهربائي القوي.
رمز المنتج :
XMT □ 9 □ 8 □
(1) ⑵ (3) (4) (5)
(1) أبعاد لوحة الوجه المتر
فارغة: 160 مم × 80 مم × 120 مم ثقب التثبيت: 152 مم × 76 مم
A: 96 مم × 96 مم × 110 مم ثقب التثبيت: 92 مم × 92 مم
D: 72 مم × 72 مم × 110 مم ثقب التثبيت: 68 مم × 68 مم
E: 48 مم × 96 مم × 110 مم ثقب التثبيت: 44 مم × 92 مم
F: 96 مم × 48 مم × 110 مم ثقب التثبيت: 92 مم × 44 مم
S: 80 مم × 160 مم × 120 مم ثقب التثبيت: 76 مم × 156 مم
G: 48 مم × 48 مم × 110 مم ثقب التثبيت: 44 مم × 44 مم
(2) تصميم الرقم التسلسلي
(3) الإنذار
"0": لا إنذار "1or2": إنذار واحد （الحد الأعلى ، الحد الأدنى） "5": إنذار الصوت
"3": إنذار جماعي (الحد الأعلى ، الحد الأدنى ، إنذار الانحراف الإيجابي والإعداد التقديري لإنذار الانحراف السلبي)
(4) إشارة الدخل
"8": التبادل الحر لإشارة الدخل
⑸ طريقة control
فارغة: اتصال التتابع
"أ": تعديل الزناد المفرط في المرحلة الواحدة
"A3": تعديل الزناد الزائد من ثلاث مراحل
"B": تعديل مشغل مرحلة التحول أحادي الطور
"B3": تعديل مشغل الطور ثلاثي الطور
"C": 0-10MA أو 4-20MA مخرجات كهربائية ثابتة
"G": إخراج تتابع الحالة الصلبة (SSR)

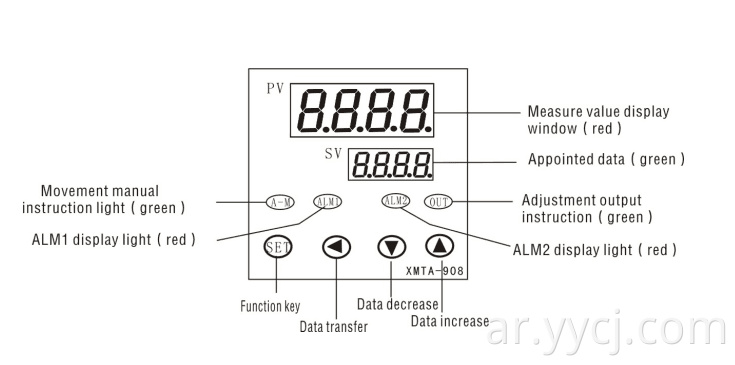

ⅲ 、 تعليمات اللوحة (استشر)
ⅳ 、 وضع إعداد الكود
|
Series |
Code |
Name |
Setting range |
Manual |
Remarks |
|
0 |
SP |
Appointed data |
Determined by P-SL P-SH |
－ |
50.0 |
|
1 |
AL-1 |
Alarm 1 |
Determined by P-SL,P-SH when the upper and lower limit range,it is0～50.0 when the upper and lower limit deviation alarm |
Alarm 1 setting value |
10 |
|
2 |
AL-2 |
Alarm 2 |
Determined by P-SL,P-SH when the upper and lower limit range,it is0～50.0 when the upper and lower limit deviation alarm |
Alarm 1 setting value |
10 |
|
3 |
P |
Proportion modulus |
0～100 |
When the P↑,the the proportion function↓ When P=0,the meter is ON/OFF control |
8 |
|
4 |
I |
Calculus time |
0～2000S |
240 |
|
|
5 |
d |
differential time |
0～200S |
30 |
|
|
6 |
At |
Setting itself |
ON:open setting inself function OFF:close setting itself function |
Select of setting itself |
OFF |
|
7 |
t |
SSR proportion Control period |
1～120S |
the movements cycle ON/OFF of Setting relays control is no meaning |
20 |
|
8 |
Hy |
Main control by drop in level |
0.1～50.0 |
Only have meaning when main control output is ON/OFF(P=0) |
1.0 |
|
9 |
Hy-1 |
Alarm 1 drop in level |
0.1～50.0 |
It has use drop in level setting of alarm contact output |
1.0 |
|
10 |
Hy-2 |
Alarm 2 drop in level |
0.1～50.0 |
It has use dropin level setting of alarm contact output |
1.0 |
|
11 |
Pb |
Sensor error amendment |
±20.0 |
The sensor have deviation can use item to revisal |
0 |
|
12 |
FILT |
Filt modulus |
0～50 |
Is the software filter constants of measurement sampling.The constant ↑,the Measurements antijamming capabilityMeasurements antijamming capability↑,but the measurement and system time ↓ |
20 |
|
13 |
dp |
Show accuracy |
0～1 |
0: have radix point,1: have no radix point |
－ |
|
14 |
P-SH |
Display the high limit |
P-SL～9999 |
Can set the high limit displaying input signal |
400 |
|
15 |
P-SL |
Display the low limit |
-1999～P-SH |
Can set the low limit displaying input signal |
0 |
|
16 |
OUTL |
Allow exports min value |
0～OUTH |
It will no role when highest outputlimit,,manual and position. |
200.0 |
|
17 |
OUTH |
Allow exports max value |
OUTL～200 |
It will no role when lowest outputlimit,,manual and position. |
0.0 |
|
18 |
ALP1 |
Alarm1 and output definition |
0～4 |
‘0’:indicate no alarm
‘1’:upper limit touch alarm ‘2’:lower limit touch alarm ‘3’:upper windage alarm ‘4’:lower windage alarm |
－ |
|
19 |
ALP2 |
Alarm2 and output definition |
0～4 |
－ |
|
|
20 |
COOL |
System function choice |
0～1 |
‘0’:reverse control ‘1’:positive control |
0 |
|
21 |
OPPO |
Open power output |
0～100 |
Soft start functionthat meters coefficient after first export of electric power |
0 |
|
22 |
LOCK |
Code lock |
0～50 |
0- all the parameter can be revised 1- only the sp can be revised |
0 |
|
23 |
Sn |
Input type |
0～70. |
0-CU50 (-50.0～150.0℃) ;1-PT1 (-200.0～200.0℃) ;2-PT2 (-200.0～600.0℃) ;3-K (0～1300℃) ;4-E (0～700.0℃) ;5-J (0～900.0℃) ;6-T (-200～400.0℃) ;7-S (0～1600℃) ; | |
|
24 |
OP-A |
Output type |
1～4 |
1- RLP SSR output mode 2- SSR solid state relay 3- Zero controllable silicon contact signal when it exceed zero output mode 4- Mut controllable silicon phase trigger contact output mode 5- 0~10MA linearity control electric current output 6- 4~20MA linearity control electric current output |
ⅴ 、 الفهارس الفنية
1 、 منطقة الإعداد الأولى
اضغط على مفتاح SET 3S ENTER في منطقة الإعداد الأولى ، وسيقوم العداد بعرض رمز المعلمة 1 ～ 24in النافذة في الصف العلوي وعرض بيانات المعلمة في الصف المنخفض. في هذا الوقت ، اضغط على مفتاح ▲ 、 ▼ أو T لضبط المعلمة ، ثم اضغط على مفتاح SET للحفاظ عليه. اضغط على مفتاح SET LING TIME ، سيتم الانسحاب أو يضغط على SET ƒ ƒ سوف ينسحب المفتاح مباشرة. إذا لم تضغط في غضون 10 ثوانٍ على كل مفتاح ، فسيتم الحفاظ على البيانات تلقائيًا وسحب الإعداد.
2 、 منطقة الإعداد الثانية
عندما يتم إعداد العداد باستخدام الكهرباء ، اضغط على مفتاح SET ENTER في منطقة الإعداد الثانية ، يمكنك وفقًا لـ 1 لتعيين "SP".
3 、 التنظيم اليدوي
عندما يتم إعداد العداد مع الكهرباء ، اضغط على مفتاح T حوالي 3s يدخل في اللائحة اليدوية ، وسيعرض "H" في الصف السفلي ، في هذا الوقت يمكن أن يضع طاقة الإخراج ؛ اضغط على مفتاح T حوالي 3s مرة أخرى ، وسوف يسحب اللائحة اليدوية.
ⅵ 、 وضع نفسه
استخدام العداد في المرة الأولى أو المحيط به تغيير ، ويجد أنه يتحكم في ذلك غير جيد ، في هذا الوقت تحتاج إلى استخدام الإعداد نفسه. على سبيل المثال:
أول تعيين AT = ON ، وميض الضوء ، المقياس ، يدخل في إعداد نفسه ، اضغط على مفتاح SET ENTER في إعداد المعلمة. تعيين HY هو 0.5 ～ 1 ℃ ، إذا تم ترحيل الإخراج t = 2s ، فإن العداد له ثلاث مرات يهتز ، P ، I ، D ، d ، و AT Light Off ، والاستعداد نفسه ينتهي.

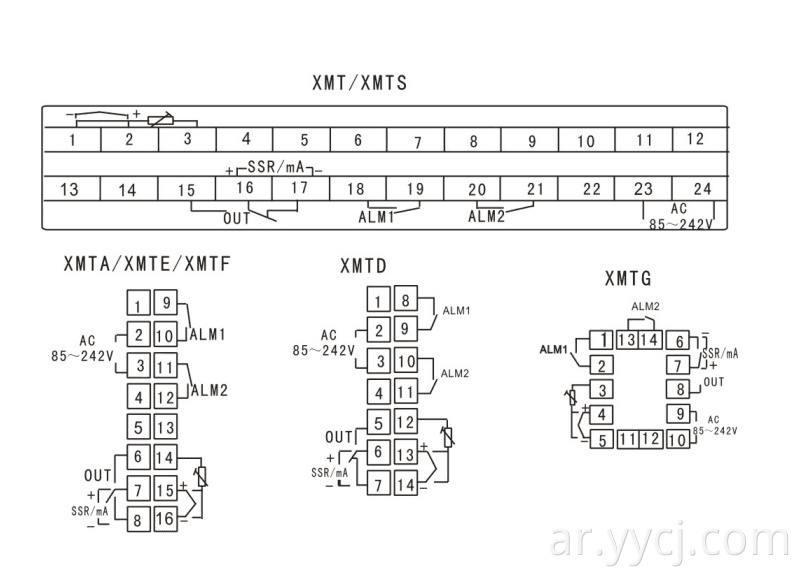

ⅶ 、 مخطط الاتصال (استشر)
★ ملاحظة ： سوف تقوم شركتنا بتحسين تكنولوجيا المنتج 、 التصميم والمواصفات ， إنه يؤكد للكائن .。
