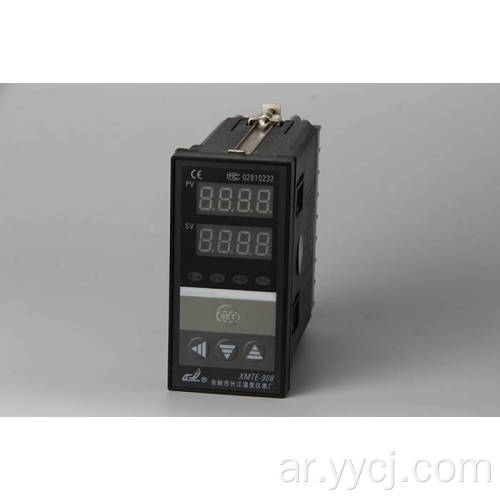

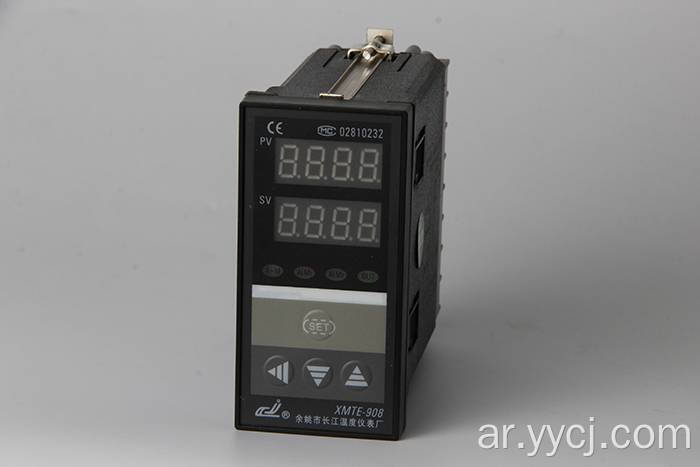

XMT-908P Series Tprogrammable Teferat Controller

XMT-908P Series أداة درجة حرارة درجة الحرارة الذكية القابلة للبرمجة

ⅰ 、 الفهارس الفنية الرئيسية

1 、 خطأ أساسي ： ≤ ± 0.5 ٪ fs ± 1B

2 、 انحراف تعويض الطرف البارد ： ≤ ± 2.0 ℃

3 、 فترة أخذ العينات ： 0.5 ثانية

4 、 دورة التحكم ： إخراج التتابع 2 ～ 120s ، والآخر هو 2s.

5 、 إخراج المنبه انخفاض في المستوى ： 0.5 أو 5

6 、 قدرة التلامس على إخراج التتابع ： AC220V/5A (تحميل المقاومة) أو AC220V/0.3A (الحمل الإدراكي)

7 、 الناتج النبض القابل للتحكم ： ： ≥3V نطاق ， ≥50μs عرض مع النبض عند التحرك لتجاوز الصفر

8 、 قيادة الإشارة المرحلة الصلبة: قيادة التيار الكهربائي 15mA ، الجهد 9V.

9 、 PID المستمر: 0 ～ 10MA (تحميل 500 ± 200Ω) ، 4 ～ 20mA (تحميل 250 ± 100Ω) ،

أو 0 ～ 5V (LOADON100KΩ) ، 1 ～ 5V (LOADON100KΩ)

10 、 الطاقة: AC90V ～ 242V ، 50/60 هرتز

11 、 بيئة العمل: درجة الحرارة 0 ～ 50.0 ℃ ، الرطوبة ≤ 85 ٪ RH ، دون التآكل والإشعاع الكهربائي القوي.

ⅱ 、 رمز المنتج: XMT □ 9 □ 8 □ P (1) ⑵ (3) (4) (5) （6）

(1) لوحة الوجه وتثبيت أبعاد التثبيت (مم) ：

فارغة: 160 × 80 × 130 156 × 76 ； A: 96 × 96 × 110 92 × 92 ；

D: 72 × 72 × 110 68 × 68 ； E: 48 × 96 × 110 44 × 92 ；

F: 96 × 48 × 110 92 × 44 ； S: 80 × 160 × 130 76 × 156 ；

G: 48 × 48 × 110 44 × 44

(2) تصميم الرقم التسلسلي

(3) الإنذار ： "0": لا يوجد جهاز إنذار "1or2": جهاز إنذار واحد "5": إنذار الصوت

"3": إنذار جماعي (يمكن تحديد وضع الإنذار بواسطة المعلمة ALP)

(4) إشارة الدخل ： "8": التبادل الحر لإشارة الدخل

( 5 ) طريقة التحكم ： فارغة: اتصال التتابع ؛ "G": تتابع الحالة الصلبة ؛

"أ": صفر مرور الزناد السيليكون المتحكم فيه ； "A3": تعديل الزناد المفرط في المراحل ؛

"B": TRIGER SILICON TRIGGER TRIGGER ； "C": 0-10MA أو 4-20MA مخرجات كهربائية ثابتة ؛

(6) "P" ： 64 برنامج قطاع (يحتوي على 32 قطعة درجة حرارة الارتفاع و 32 قطاع درجة حرارة ثابتة.)

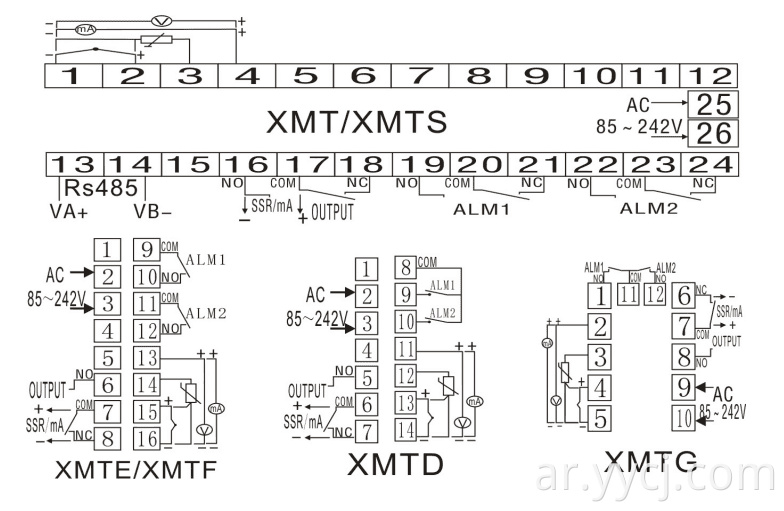

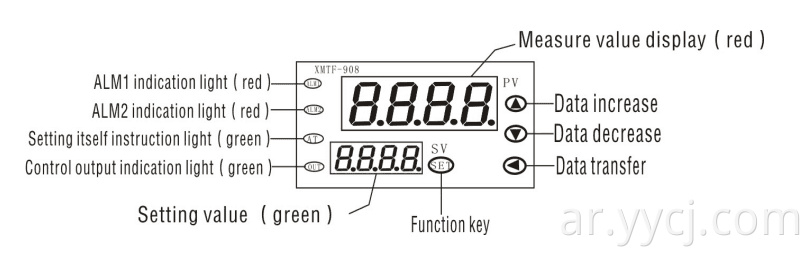

ⅲ 、 لوحة التخطيطية الرسم التخطيطي (استشارة)

ⅳ 、 وضع إعداد الكود

معلمة الوقت : منطقة الإعداد الثالث （استخدم فقط عندما يكون مع وظيفة الطباعة）

5. 1 、 منطقة الإعداد الأولى :

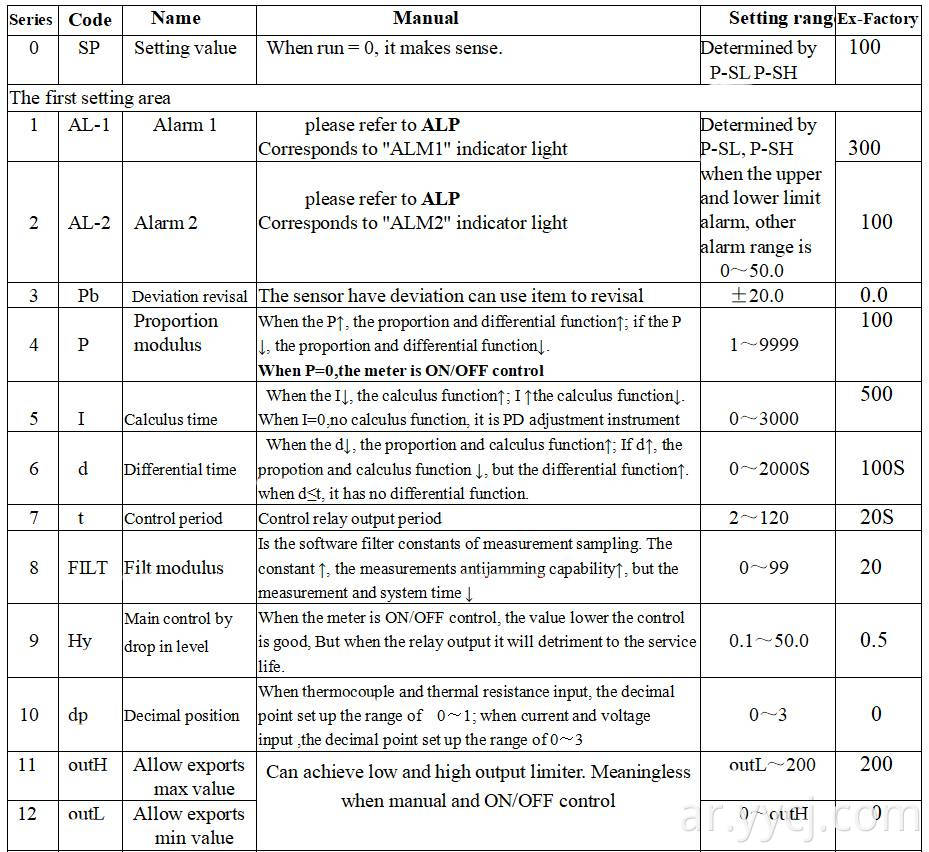

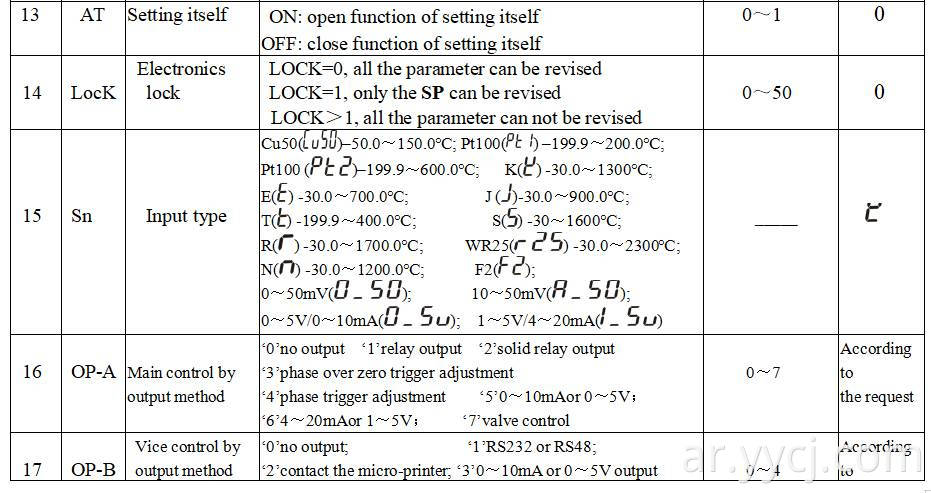

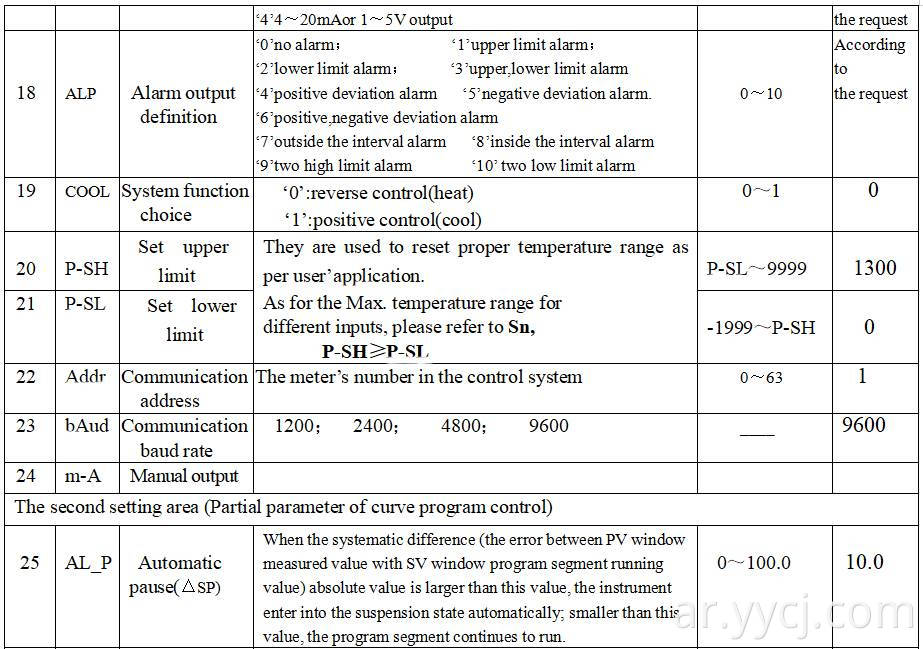

اضغط على مفتاح SET 3S ENTER في منطقة الإعداد الأولى ، وسيعرض العداد رمز المعلمة 1 ～ 23 في النافذة في الصف العلوي وعرض بيانات المعلمة في الصف المنخفض. في هذا الوقت ، اضغط على مفتاح ▲ 、 ▼ أو T لضبط المعلمة ، ثم اضغط على مفتاح SET للحفاظ عليه. إذا لم تضغط في غضون 10 ثوانٍ على كل مفتاح ، فسيتم الحفاظ على البيانات تلقائيًا وسحب الإعداد.

القفل هو قفل الإلكترونيات ، عندما يكون القفل = 0 ، يمكن مراجعة جميع المعلمة ؛ عندما يكون القفل = 1 ، يمكن مراجعة "SP" فقط ؛ عندما يكون القفل ＞ 1 ، لا يمكن مراجعة جميع المعلمة. لكن لا تضع القفل ＞ 50

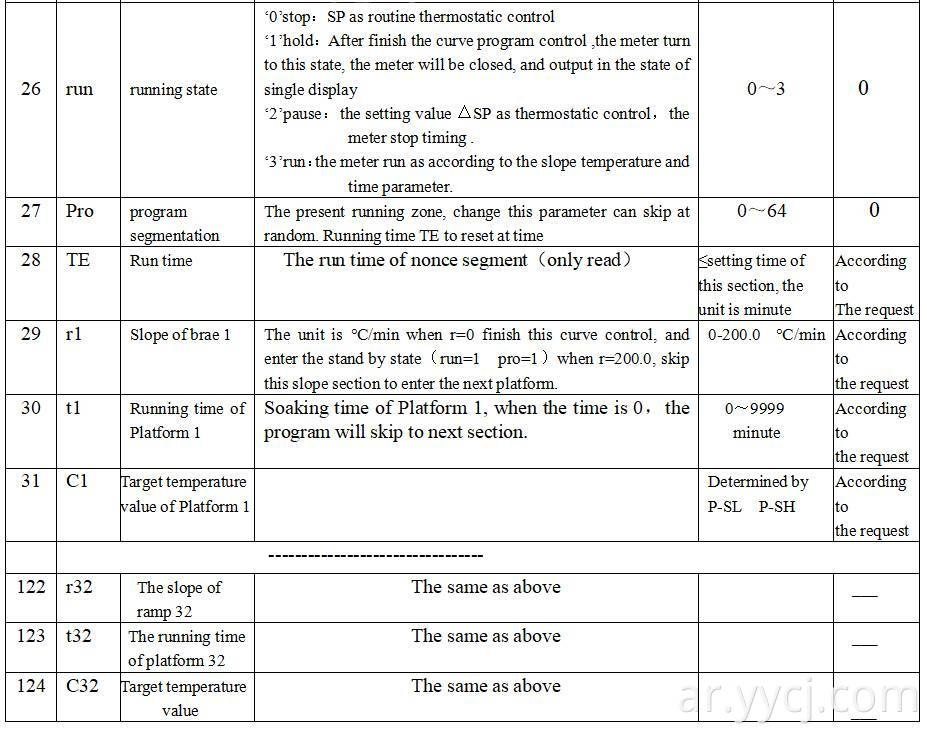

5.2 、 منطقة الإعداد الثانية (المعلمة الجزئية للتحكم في برنامج المنحنى):

منطقة إعداد المعلمة المنحنى ، اضغط على Set+3 ثانية للدخول في العملية الأخرى هو نفسه كما هو مذكور أعلاه.

5.3 、 منطقة الإعداد الثالثة (معلمة الوقت):

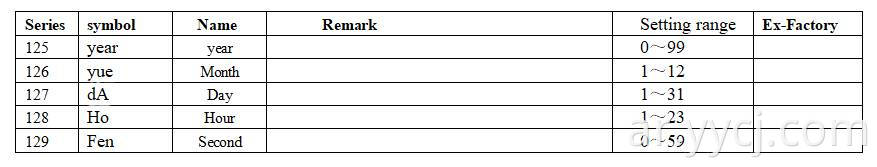

عند تشغيل الطاقة ، اضغط على مفتاح Set ＋ ▲ ＋ ▼ للدخول إلى منطقة الإعداد ، والآخر هو نفسه كما هو مذكور أعلاه.

5. 4 、 عند التشغيل = 0 ، تعديل قيمة الإعداد (SP):

اضغط على مفتاح ▲ 3 ثانية للدخول في منطقة تعديل قيمة الإعداد (SP) ، والآخر هو نفسه كما هو موضح أعلاه.

5. 5 、 التنظيم اليدوي :

عندما يتم إعداد العداد مع الكهرباء ، اضغط على مفتاح T حوالي 3s يدخل في اللائحة اليدوية ، وسيعرض "H" في الصف السفلي ، في هذا الوقت يمكن أن يضع طاقة الإخراج ؛ اضغط على مفتاح T حوالي 3s مرة أخرى ، وسوف يسحب اللائحة اليدوية.

عندما يكون كائن التحكم صمامًا ، فإن قيمة التشغيل يدويًا> 50 ، وهي تدوير CO ， في حين أن نسبة عمل الإخراج المستقرة هي 100 ٪。

5. 6 、 إعادة وضع: اضغط على مفتاح T +▼ حوالي ثانية واحدة ، سيقوم البرنامج بإعادة وضع المرحلة الأولى ، يتم تشغيله وفقًا لحالة الجري.

5. 7 、 استخدام طبيعي ، يوضح بيانات القياس الموجودة في النافذة في الصف العلوي وعرض بيانات الإعداد SV في الصف السفلي ، اضغط على مفتاح ▼ الذي سيعرض بيانات إخراج التحكم الرئيسية ، عرض LED الأول "F" ， الأخير ثلاثة LED 0 ～ 100 بيانات الإخراج.

5.8 、 تعليق وإعادة التدوير:

عندما تكون الأداة في العملية العادية ، فإن الضغط على مفتاح ▲ لمدة 3 ثوانٍ ، سيدخل قطاع البرنامج في حالة التعليق ، هذه المرة تومض ضوء مؤشر AM ؛ الضغط على مفتاح ▲ لمدة 3 ثوان مرة أخرى ، استئناف قطاع البرنامج. عند الانتهاء من شريحة البرنامج ، ثم أدخل وضع الاستعداد ؛ الضغط على مفتاح ▲ لمدة 3 ثوان ، يبدأ قطاع البرنامج في إعادة تشغيله من الجزء الأول.

ⅵ 、 طريقة تشغيل برنامج المنحنى

1 、 ثلاثة حالة عمل للمتر

حالة التوقف: عندما يكون العداد في حالة التوقف ، يتم استخدام العداد كعنصر تحكم حراري ، فإن قيمة الإعداد هي قيمة الإعداد الأساسية （sp） ، العرض في النافذة أدناه ، يتم إيقاف تشغيل ضوء مؤشر التشغيل.

حالة الجري ：

عندما يكون العداد في حالة التشغيل ، يقوم العداد باستمرار بتعديل قيمة الإعداد （SV） وفقًا لمنحنى الإعداد ， اجعل القيمة المقاسة （PV） التغيير وفقًا لبرنامج المنحنى ، وذلك لتحقيق الغرض من التحكم في برنامج المنحنى ، ويتحول ضوء المؤشر إلى مشرق.

حالة مؤقت ：

عندما يكون المقياس في حالة مؤقت ، فإن توقيت توقف حساب الحساب ، وقيمة الإعداد （SV） الحفاظ على دون تغيير ، وسيقوم أيضًا بإطالة وقت تشغيل برنامج المنحنى ، وسوف يضيء ضوء المؤشر.

حالة التوقف التلقائي ：

حالة التوقف التلقائي هي الشكل الخاص للحالة المؤقتة ، التي أنشأها العداد نفسه ، لا يمكن السيطرة عليها عن طريق الفنية. في حالة التشغيل ، عندما يكون الانحراف المطلق لقيمة القيمة المطلقة وقيمة الإعداد الحالية （SV）> حزام الإيقاف التلقائي (AL_P) ， يدخل العداد في حالة الإيقاف المؤقت ， سيؤدي ضوء المؤشر إلى corcus. （SV） لن يتغير. عندما يكون الانحراف المطلق القيمة المطلقة لقيمة الإعداد المقدمة （SV） <حزام الإيقاف التلقائي (AL_P) ، سيستأنف العداد تلقائيًا حالة التشغيل.

عقد الدولة ：

عندما ينتهي العداد من برنامج المنحنى ، وبعض القسم R = 0 时 ، سيتم إدخال العداد في حالة الحجز (تشغيل = 1) ， وإغلاق إخراج التحكم الرئيسي ، وإغلاق ضوء المؤشر ، وعرض النافذة أدناه الإعداد الأول قيمة. عندما تلمس المفتاح الخارجي أو تعيين معلمة تشغيل العداد إلى 3 ، يمكن إعادة التشغيل.

2 、 التخلص من السلطة

أثناء عملية تشغيل برنامج المنحنى - سيقوم العداد لكل 5 دقائق بحفظ المعلمة الجارية وبيانات حالة التشغيل ， ، لذلك عندما تكون الطاقة متوقفة ، ثم يتم تشغيل العداد فقط وفقًا لآخر البيانات المحفوظة للمتابعة ， ，

ليس من البداية (إذا كان بحاجة إلى البدء من البداية ، اضغط على مفتاح إعادة تحديد المواقع للبدء.
