الظل:
نموذج: XMT-608 Series
علامة تجارية: CJ
Origin: الصين
Control Typel: Digita
Control Method: Electronic Type
| بيع الوحدات | : | Piece/Pieces |
The file is encrypted. Please fill in the following information to continue accessing it

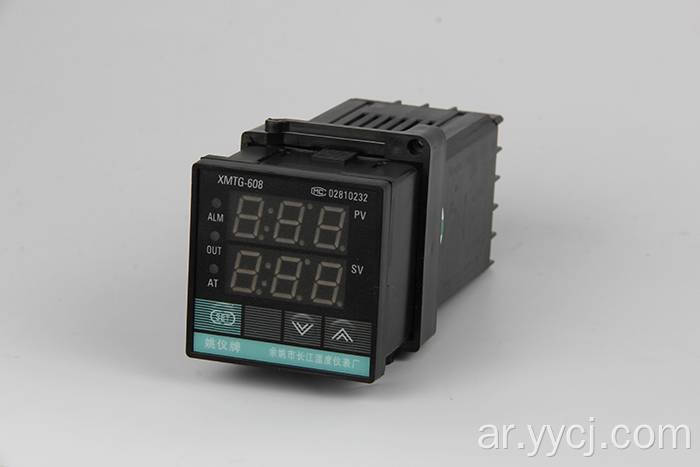

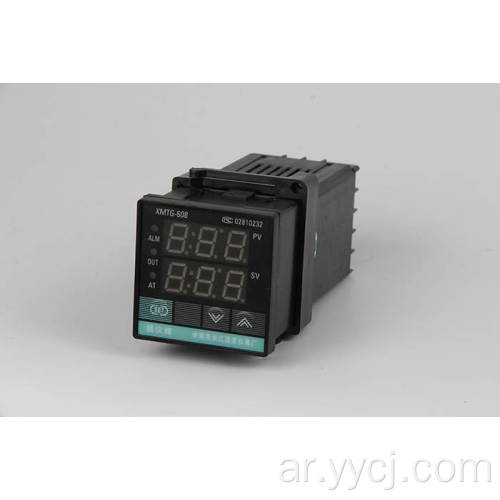

XMT*608 وحدة تحكم درجة الحرارة الذكية
تعليمات العملية
ⅰ 、 المسح
شكرا لاختيارك من جهاز التحكم في درجة الحرارة الذكي من سلسلة XMT*608.
XMT*608 وحدة تحكم درجة الحرارة الذكية ، هي شاشة مزدوجة الصف 3 ، على التوالي قيمة قياس درجة حرارة العرض (PV) وقيمة مجموعة درجة الحرارة (SV) تحت الوضع العادي ؛ عندما تكون التحكم في درجة حرارة الوقت ، على التوالي قيمة قياس درجة حرارة العرض (PV) ووقت التشغيل العد التنازلي لأسفل (SV) ، وكذلك توفير أنواع من اختيار طريقة التحكم في الوقت ؛ يمكن لوحدة التحكم إدخال أنواع الإشارة التي يتم استخدامها بالتبادل ، وهي تتبنى/إيقاف تشغيل （p = 0 时） 、 、 pid ، مما يسمح بمعلمة سهلة يتم استخدام الإدخال والإدخال المريح على نطاق واسع على أنظمة التحكم التلقائية في درجة الحرارة للآلات 、 الكيميائية 、 السيراميك 、 الصناعي الفاتح 、 المعادن 、 الانحراف والمعالجة الحرارية وما إلى ذلك.
ⅱ 、 الفهارس الفنية الرئيسية
1 、 انحراف القياس ： ± 0.5F · S ± 1 ， انحراف تعويضات نهاية باردة إضافية ± 1 ℃
2 、 الإدخال (يمكن تحديده) ： Cu50 (-50 ～ 150) 、 Pt100 （-80 ～ 600） 、 K （-30 ～ 999） 、 、 （-30 ～ 700） 、 、
J （-30 ～ 900） 、 T （199 ～ 400）
3 、 إخراج التتابع (سلبي) قدرة الاتصال ： AC250V 5A (تحميل المقاومة) الفترة 2 ～ 120s يمكن تعديلها.
4 、 النطاق الزمني ： 0 ～ 999S أو 0 ～ 999M （يمكن تحديدها）
5 、 قيادة إخراج إشارة التتابع الصلبة ： قيادة التيار الكهربائي ＞ 15mA جهد لا تحميل ＞ 12V ， الفترة حوالي 2s.
6 、 قوة العمل ： 110 فولت ～ 242V ， 50 هرتز استهلاك الطاقة ＜ 3W
7 、 بيئة العمل ： 0 ～ 50 ℃ ， الرطوبة النسبيةامت 85 ％ ％ دون التآكل والإشعاع الكهربائي القوي.

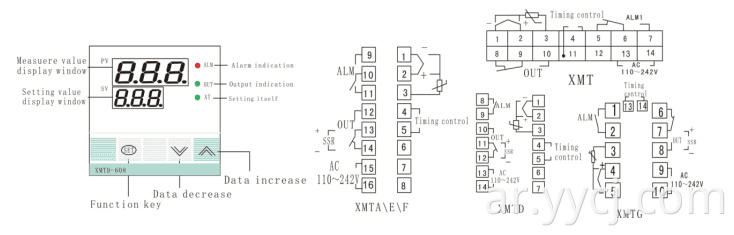

ⅲ 、 لوحة تحكم
1 、 لوحة تحكم （للمرجع） 2 、 الاتصال （للمرجع）
★ يجب أن يكون اتصال وحدة التحكم المحددة تأكيدًا لاتصال القضية
ⅳ 、 معنى رمز النموذج
XMT □ -6 □ 8 □
1 2 3 4 5
1: البعد السطحي
فارغة: 160 × 80 × 85 ثقب التثبيت 156 × 76
A: 96 × 96 × 80 ثقب التثبيت 92 × 92
D: 72 × 72 × 80 ثقب التثبيت 68 × 68
E: 48 × 96 × 75 ثقب التثبيت 44 × 92
F: 96 × 48 × 75 ثقب التثبيت 92 × 44
G: 48 × 48 × 110 ثقب التثبيت 44 × 44
S: 80 × 160 × 85 ثقب التثبيت 76 × 156
B ： 60 × 120 × 90 ثقب التثبيت 56 × 116
L ： تثبيت دليل DIN35MM القياسي
C ： 80 × 120 × 35 تثبيت مجموعة الجدار
2: طريقة عرض التشغيل "6 '3-مفتاح إعداد تبديل الدفع اللطيف ， شاشة رقمية مزدوجة الصف 3-تحكم PID.
3: إنذار إضافي ：
'0' لا إنذار ；
"1" إنذار الحد الأعلى （إنذار الانحراف العلوي عندما يكون التحكم في درجة حرارة الوقت）
4 ： الإدخال : "8" إشارة الدخل يمكن أن تبادل مجانًا （لا يوجد جهد وإدخال الحالي ）
5 ： لاحقة فارغة ： ترحيل إخراج g ： إخراج التتابع الصلب t ： وظيفة التحكم في الوقت

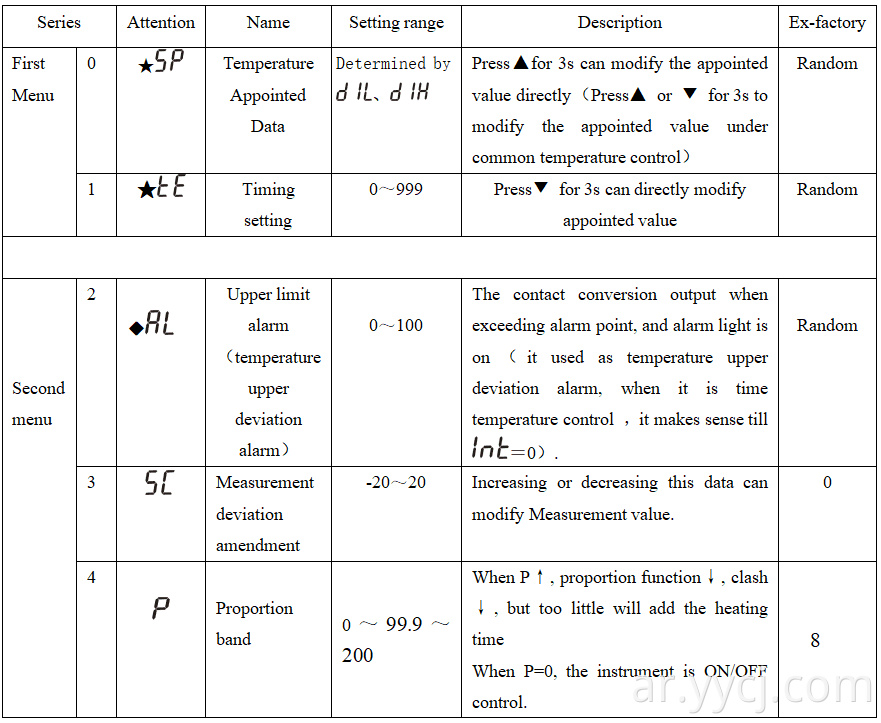

ⅴ 、 ورقة المعلمة الداخلية 5-1

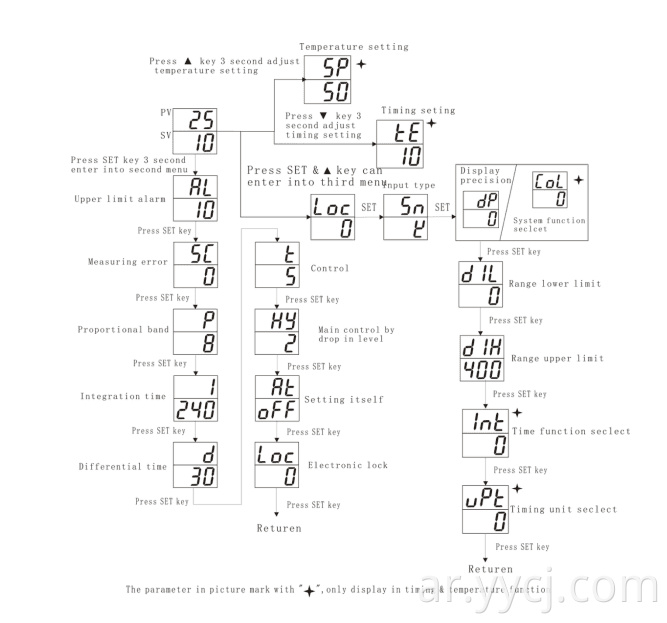

مخطط:
ⅵ 、 العملية
1 、 اجعل رابط وحدة التحكم مع إمدادات الطاقة ، ومستشعر وحلقة التحكم ، وجعل الطاقة عليه ، ستبدأ وحدة التحكم في إعداد نفسها لمدة 1 ثانية.
2 、 بعد الانتهاء من الإعداد نفسه ، ستدخل وحدة التحكم في حالة القياس العادية ， قيمة قياس نافذة PV العلوية ، قيمة مجموعة عرض نافذة SV للصف السفلي.
3 、 القائمة الأولى
تعديل قيمة تعيين الوقت
وضع التحكم في درجة الحرارة الشائعة: اضغط على ▲ أو ▼ بالنسبة ل 3s لتعديل قيمة Set ، قيمة قياس عرض نافذة الصف العلوي ، القيمة السفلية SV SV ، اضغط ▲ أو ▼ لتعديل ， منذ فترة طويلة للضغط على يمكن أن تسريع زائد أو ناقص . بعد التعديل ， اضغط على مجموعة للحفظ والخروج. إذا لم تضغط على أي مفتاح ، فسيتم حفظها وتخرج تلقائيًا بعد 10s.
وضع التحكم في الوقت ： اضغط على ▲ لـ 3s للدخول في حالة تعديل قيمة مجموعة درجة الحرارة ، فإن معلمة عرض نافذة الصف العلوي PV انتباه "" ， قيمة معلمة عرض نافذة SV السفلى ， اضغط على ▲ أو ▼ لتعديل ， منذ فترة طويلة للضغط على التسريع زائد أو ناقص. بعد التعديل ， اضغط على مجموعة للحفظ والخروج. إذا لم تضغط على أي مفتاح ، فسيتم حفظها وتخرج تلقائيًا بعد 10s.
★ B 、 تعديل قيمة تعيين الوقت （عندما يحين الوقت والتحكم في درجة الحرارة）
اضغط على ▼ لـ 3S للدخول إلى حالة تعديل قيمة تعيين الوقت ， ， صلة النافذة PV العلوية PV معلمة الانتباه "， قيمة معلمة عرض نافذة SV السفلى ، اضغط على ▲ أو ▼ لتعديل ， وقت طويل للضغط يمكن أن يتسارع بالإضافة إلى ناقصه أو ناقصه. بعد التعديل ， اضغط على مجموعة للحفظ والخروج. إذا لم تضغط على أي مفتاح ، فسيتم حفظها وتخرج تلقائيًا بعد 10s.

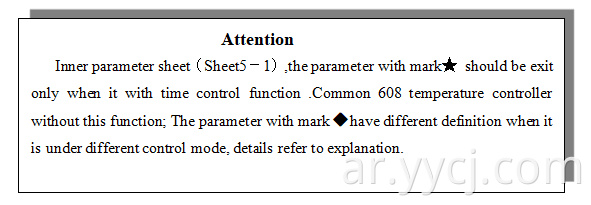

إعداد المعلمة الداخلية （راجع تفصيلي إلى sheet5－1）
(1) القائمة الثانية
اضغط على SET for 3S للدخول في القائمة الثانية - رمز معلمة عرض نافذة الصف العلوي ، قيمة معلمة عرض نافذة الصف السفلي ， اضغط على ▲ أو ▼ لتعديل ， وقت طويل للضغط يمكن أن يسارع أو ناقص. بعد التعديل ， اضغط على مجموعة للحفظ والخروج. إذا لم تضغط على أي مفتاح ، فسيتم حفظها وتخرج تلقائيًا بعد 10s.

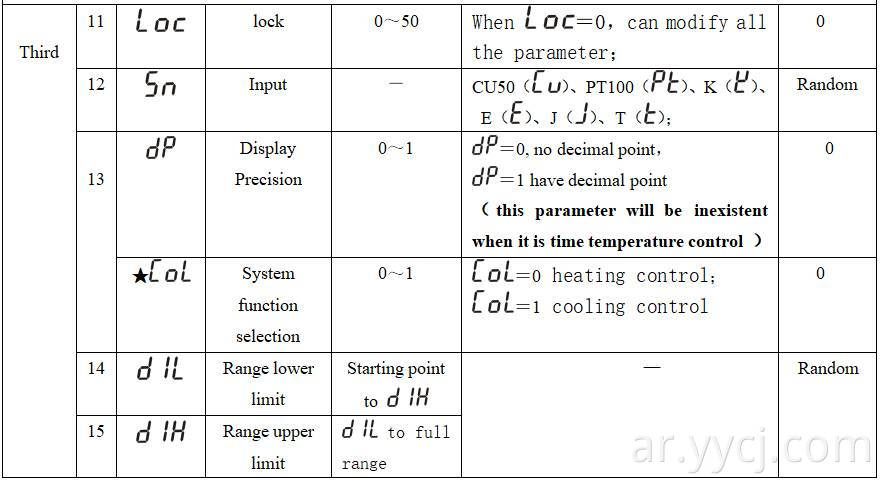

(2) القائمة الثالثة
اضغط على Set +▲ للدخول في القائمة الثالثة ， طريقة الإعداد هي نفسها أعلاه.
4 、 وضع نفسه
قم أولاً بتعيين القيمة الثابتة ، ثم أدخل القائمة ، تم ضبطها على الضوء على ， ， وحدة التحكم تدخل في حالة إعداد نفسها ، قم بتعيين فرق الإرجاع حوالي 0.5 ～ 1 ， هنا تكون وحدة التحكم في/إيقاف تشغيلها ， بعد التذبذب ثلاث مرات ， ， يمكن تأكيد معلمة جديدة 、、 يمكن تأكيدها وحفظها ， في الضوء يخرج ， يتم إعادة تعيين وحدة التحكم والدخول في حالة التحكم.

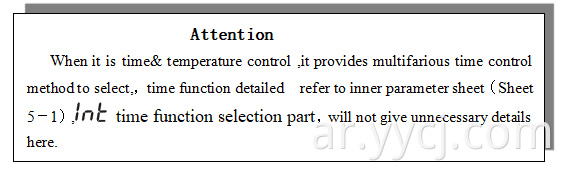

★ 6 、 وظيفة التحكم في الوقت （عندما يحين الوقت والتحكم في درجة الحرارة ：
Cut Time Control Side في أي وقت - سيعود الوقت إلى الحالة الأولية ； عند الحصول على جانب التحكم في الوقت ، سيتم تشغيل وحدة التحكم وفقًا لوقت الإعداد.
ⅶ 、 f ault a nalysis و c learance
يعتمد XMT*608 عملية إنتاج متقدمة ، ولديها اختبار صارم قبل مغادرة المصنع ، فإنه يحسن موثوقية العداد. الخطأ المعتاد الناجم عن العملية الخاطئة أو إعداد المعلمات. إذا وجدت أن الخطأ لا يمكن التعامل معه ، من فضلك سجله ، واتصل بالوكيل أو الولايات المتحدة. الورقة 7-1 هي الخطأ المعتاد لـ XMT*608 في التطبيق اليومي ：

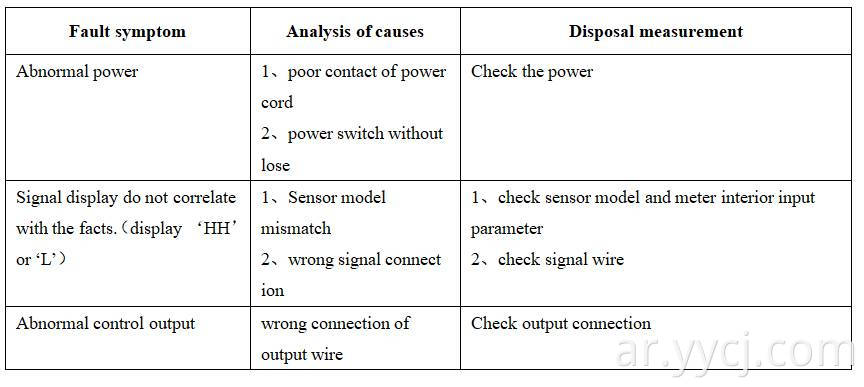

ورقة 7-1 التخلص من الأخطاء الشائعة
★ ملاحظة ： ستحسن شركتنا تكنولوجيا المنتجات والتصميم والمواصفات ، وهي تأكيد للكائن.
مرفق 1 ： بيان رسالة انتباه المعلمة Meter ورسالة إنجليزية
