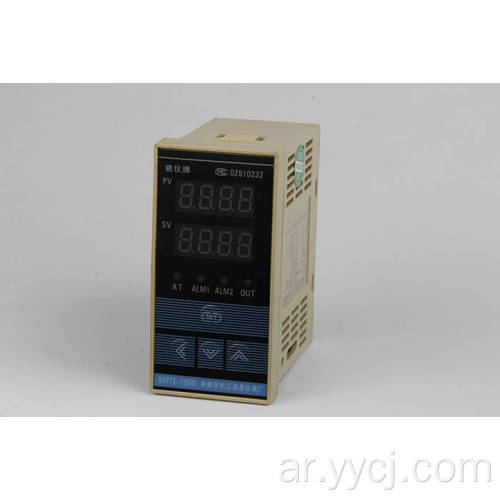

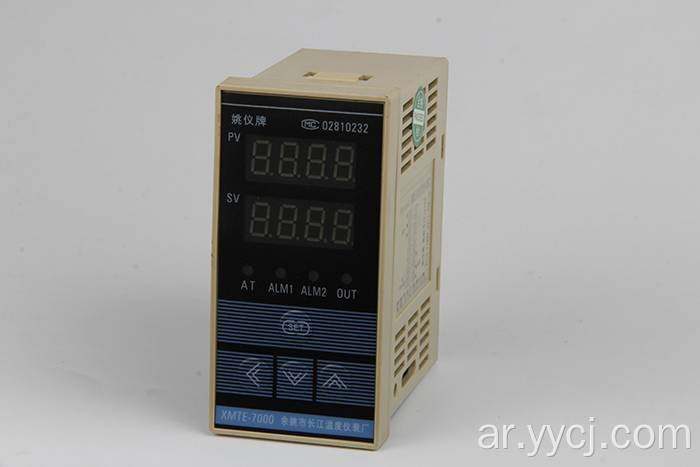

XMT-7000 Series وحدة تحكم درجة حرارة ذكية واحدة

XMT*7000 Series Intelligence أداة التحكم في درجة الحرارة الرقمية

كتيب التعليمات

ⅰ 、 خاصية المنتج:

يعتمد جوهر المنتج رقاقة المعالجات الدقيقة الحديثة.

يعرض أنبوب Nixie الأحمر والأخضر ذو القيمة المقاسة وقيمة الإعداد.

عملية سهلة في المفاتيح الأربعة/الثلاثة ، وإعداد سريع في المعلمة.

التحكم في PID PID ذكي عالية وبرنامج فحص موقع اثنين أو ثلاثة بت.

تعرض الضفة العلوية القيمة المقاسة ، وضمان البنك السفلي ، تعرض قيمة الإعداد في ظل ظروف العمل العادية.

ⅱ 、 المعيار الفني الأساسي:

المدخلات: Thermocouple: K 、 e 、 j 、 s المقاومة الحرارية: Pt100 、 Cu50

المدى: K （0 ～ 400 ℃ ℃ 0 ～ 1300 ℃） 、 、 （0 ～ 400 ℃ 、 0 ～ 800 ℃） 、 J （0 ～ 1000 ℃） 、 S （0 ～ 1600 ℃ ℃ 、） 、） （-100.0 ～ 200.0 ℃ 、 0 ～ 600 ℃） 、 Cu50 （-50.0 ～ 150.0 ℃） خطأ: ± 0.5 ٪ fs ± 1byte

إشارة مشغل التحكم في السيليكون （أكثر من الصفر）: المدى 3V ، العرض 40us

إمكانية التلامس الإخراج للتتابع: تحميل المعاوقة AC220V 5A

قوة الإدخال: AC85 ～ 242V 50/60Hz

البيئة: درجة الحرارة: من 0 إلى 50 ℃ ، الرطوبة: ≤85 ٪ RH

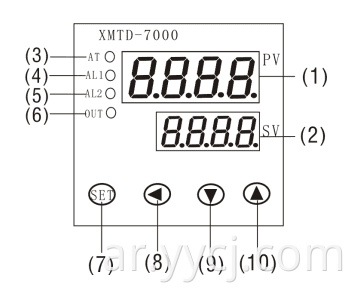

（1） PV DisplayingIndices متغير العملية (PV) مع LED أحمر.

（2） SV DisplayingIndices قيمة الإعداد (SV) مع LED الأخضر.

（3） عند المؤشر عند تشغيل وظيفة ضبط السيارات ، مصابيح LED خضراء.

（4） مؤشر ALM1 عند تشغيل إخراج ALM1 ، مصابيح LED حمراء.

（5） مؤشر ALM2 عند تشغيل إخراج ALM2 ، مصابيح LED حمراء.

（6） مؤشر خارج عند الخروج ، مصابيح LED خضراء.

（7） مفتاح الوضع (SET) يقوم بتبديل وضع الإعداد ويسجل قيمة الإعداد والقيمة المحددة. (يتم تسجيل القيمة والقيمة المحددة عن طريق الضغط على مفتاح الوضع.)

（8） مفتاح تحول البيانات (<)

（9） انخفاض مفتاح (∨) يقلل من القيمة الرقمية لقيمة الإعداد

（10） مفتاح الاستعادة (∧) يزيد من القيمة الرقمية لقيمة الإعداد.

ملاحظة: يحتوي XMTG-7000 على ثلاثة مفاتيح فقط ، ولا يوجد مفتاح تحويل البيانات ومؤشر ALM2 .

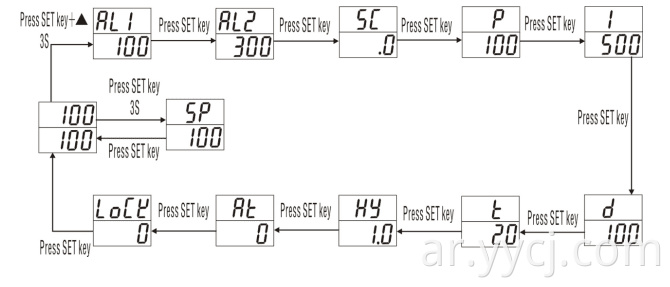

ⅳ 、 مخطط تدفق الإعداد

الحجم: XMT: 160 × 80 × 125 مم ثقب: 152 × 76 ؛ XMTA: 96 × 96 × 85 مم: 92 × 92 ؛

XMTE: 48 × 96 × 85 مم: 44 × 92 ؛ XMTF: 96 × 48 × 85 مم: 92 × 44 ؛

XMTD: 72 × 72 × 85 مم: 68 × 68 ؛ XMTG: 48 × 48 × 110 مم: 44 × 44 ؛

ⅲ اسم ووظائف الأقسام （استشر）

ⅴ 、 حالة العرض (استشر)

ملاحظة: 1. LC هو قفل المفتاح. يمكن أن يعيد صياغة جميع المعلمة عندما يكون LC 0. يمكنه إعادة صياغة قيمة SP فقط عندما يكون LC 1.

2. لا يوجد لدى NO All Meter معلمات للأجنحة ، فقط الإجابة للوظيفة

متر لها معلمات المقابلة.

L قم بتوصيل الطاقة والمستشعر ودائرة التحكم الخارجية بالأداة تشير إلى رقم الاتصال. بعد ذلك ، قم بتشغيل الطاقة ثم تبدأ الأداة في البداية في الاختبار التلقائي وفقًا للبرنامج A ، الفرقة C.

ج: سيتم إضاءة جميع مصابيح LED وجميع المصابيح التي تشير إلى اختبار نظام الإضاءة سواء جيدًا أم لا. إذا تم العثور على LED غير الضوء أو الإشارة إلى المصباح ، فيرجى التوقف عن استخدامه وإرساله للإصلاح. (هذا الإجراء يستمر لـ 0.5s)

B: عرض النافذة PV (النافذة العلوية) "CJ" ، لا يتم عرض النافذة SV.

ج: نموذج عرض النافذة الكهروضوئية.

بعد الإجراءات الثلاثة ، ستدخل الأداة إلى حالة السيطرة العادية. تعرض النافذة العليا الكهروضوئية القيمة التي يتم قياسها للأداة وعرض النافذة السفلية SV مجموعة القيمة.

إذا كنت ترغب في تعديل القيمة في النافذة SV ، فاضغط على مفتاح SET 3 ثانية عندما تكون الأداة في حالة العرض العادية الخاصة بها ، فسيتم عرض النافذة الكهروضوئية "SP" وستقوم Window SV بتوجيه غمزة. في هذه اللحظة ، اضغط على المفتاح ∧ لزيادة القيمة أو المفتاح ∨ لتقليل (اضغط على المفتاح ∧ أو ∨ لفترة أطول لتسريع سرعة إعداد القيمة). اضغط على <مفتاح التحول (مثل المؤشر). اضغط على مفتاح معين إلى بعض القيمة المعدلة. إذا لم يكن هناك أي عملية أخرى بعد التعديل ، فسيعود الأداة تلقائيًا إلى حالة العرض العادية وتقبل القيمة المعدلة في نفس الوقت.

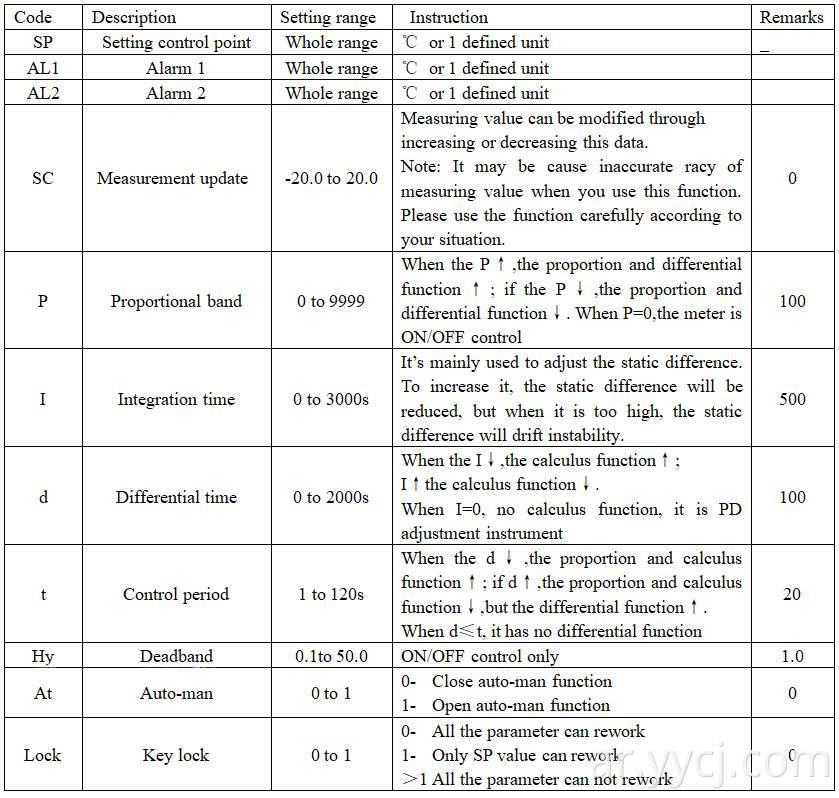

إذا كنت ترغب في تعديل القيمة الأخرى غير "SP" ، فاضغط على المفتاح (SET+∧) 3 ثانية عندما تكون الأداة في حالة العرض العادية الخاصة بها لتعيين المعلمة الداخلية. يرجى تعيين القيمة من حيث التطبيق الفعلي. ولكن يرجى إيلاء المزيد من الاهتمام للعناصر الثلاثة "p 、 i 、 d" ، يجب أن يتم تعيينها بواسطة مهندس من ذوي الخبرة.

L Auto-Man: القيمة الأولى على ما يرام ، بعد أن تكون "1" ، "AT" التي تشير إليها ستضيء. تبدأ الأداة العمل كأحد النقاط المعتادة مع نقطتين تحكمين وثلاث ولايات. بعد 3 دورات ، من المؤكد أن أفضل قيمة PID للنقطة المحددة وتخزينها إلى الأبد ما لم يكن تعديل المستخدم أو فتح وظيفة "AT".

تعني الإشارة "HH" أو "LL" في النافذة الكهروضوئية أن المستشعر خارج الاتصال أو أن القيمة المقاسة فائض.

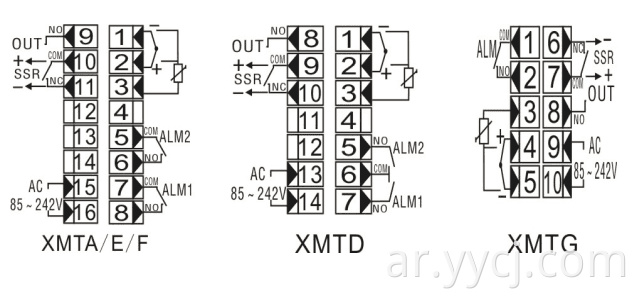

ⅵ 、 رقم الاتصال (استشر)

n out ： رسم سلك الاتصال فقط للرجوع إليه - يجب أن يخضع للرسم المرفق.

ⅶ 、 تحليل الأعطال والتخليص

يعتمد XMT*-7000 عملية إنتاج متقدمة ، ولديها اختبار صارم قبل مغادرة المصنع ، فهي تحسن موثوقية العداد. ، يرجى تسجيله ، والاتصال بالوكيل أو الولايات المتحدة. الورقة 7-1 هي الخطأ المعتاد لـ XMT*-7000 في التطبيق اليومي ：

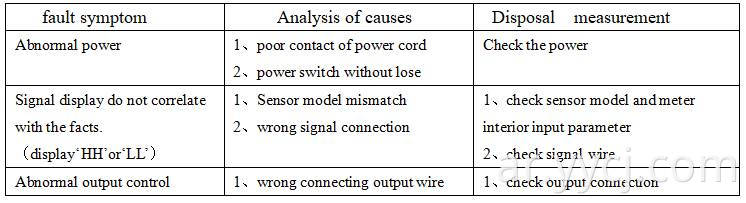

الورقة 7-1 معالجة الأخطاء الشائعة

مرفق 1 ： بيان رسالة انتباه المعلمة Meter ورسالة إنجليزية
