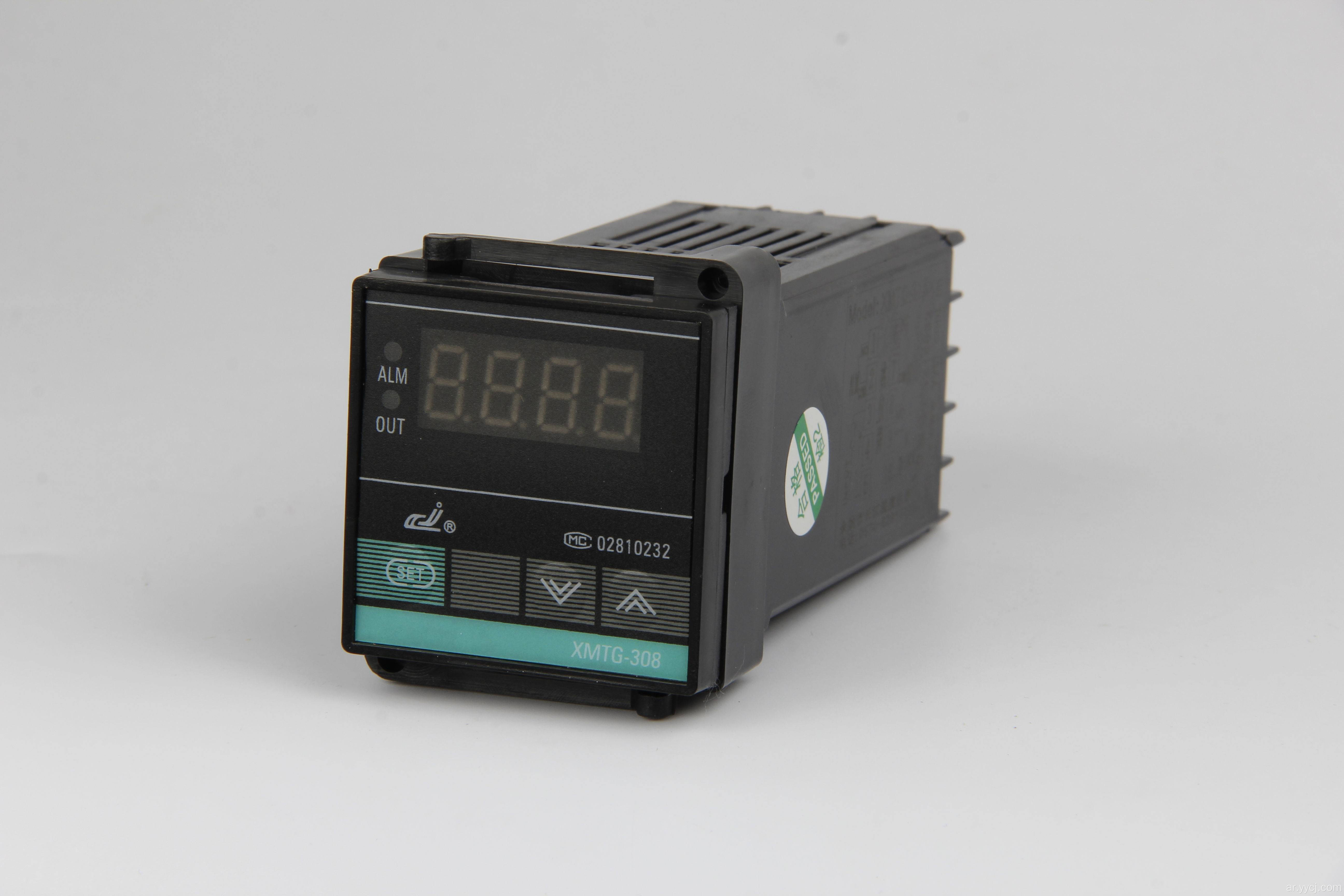

XMT-308 Series Universal Deference Controller

XMT*-308 أداة التحكم في درجة الحرارة الرقمية سلسلة سلسلة

دليل التعليمات

ⅰ 、 تلخيص

XMT*-308 Series Controller ذكي درجة الحرارة ، هو شاشة واحدة بقيادة الصف 4. يمكن لوحدة التحكم إدخال أنواع الإشارات التي يتم استخدامها بالتبادل ، وتشغيل ثلاث أسفرة ، ويعتمد التحكم في/إيقاف التحكم في PID. يمكن أن تختار فهرنهايت وشاشة درجة حرارة المئوية درجة. يسمح بإعداد معلمات سهلة وإدخال مريح ، ويستخدم على نطاق واسع أنظمة التحكم التلقائية في درجة الحرارة للآلات 、 السيراميك 、 السيراميك 、 الصناعي الفاتح 、 المعادن 、 الترفيه والمعالجة الحرارية وما إلى ذلك.

ⅱ、 الفهارس الفنية الرئيسية

1 、 انحراف القياس ： ： 0.5 ٪ f · s ± 1b ， انحراف تعويض الطرف البارد ≤ 2 ℃

2 、 الإدخال (يمكن تحديده) ： Cu50 、 Pt100 、 k 、 e 、 j 、 t 、 s

3 、 قدرة التلامس على إخراج التتابع ： AC220V 5A (تحميل المقاومة) يمكن ضبط الفترة 2 ～ 120s.

4 、 إخراج إشارة التتابع الصلبة ： قيادة التيار الكهربائي ＞ 15m جهد ＞ 9V ， الفترة 2S

5 、 الطاقة ： AC85V ～ 242V ， 50 ～ 60Hz

6 、 بيئة العمل ： درجة الحرارة 0 ～ 50.0 ℃ ، الرطوبة النسبية ≤ 85 ٪ RH ، دون التآكل والإشعاع الكهربائي القوي.

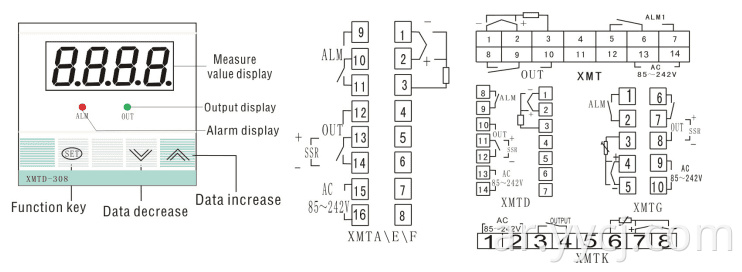

ⅲ、 لوحة الأدوات ومخطط الاتصال （استشر）

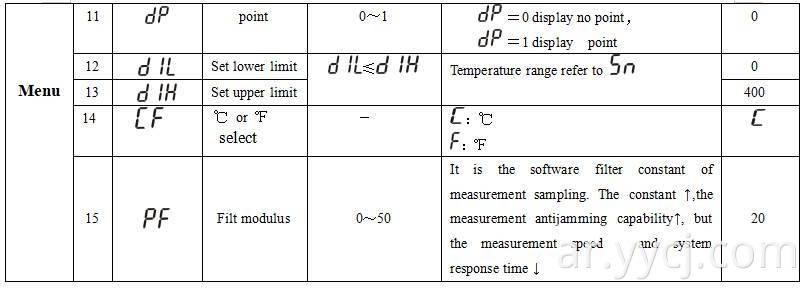

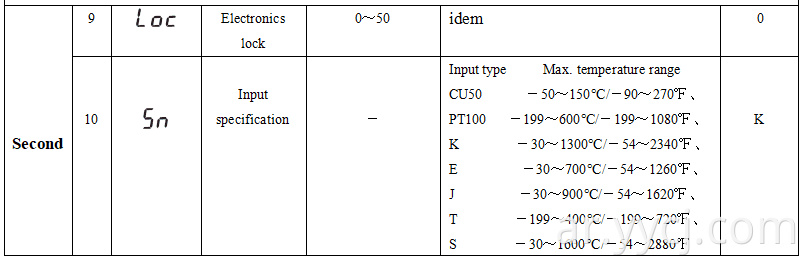

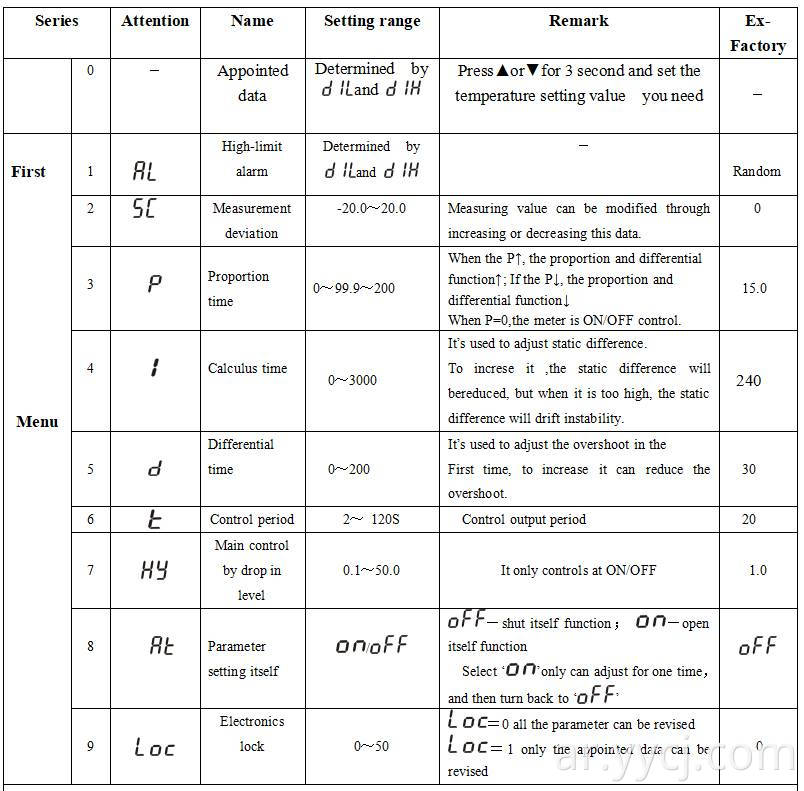

ⅳ 、 الفهارس الفنية

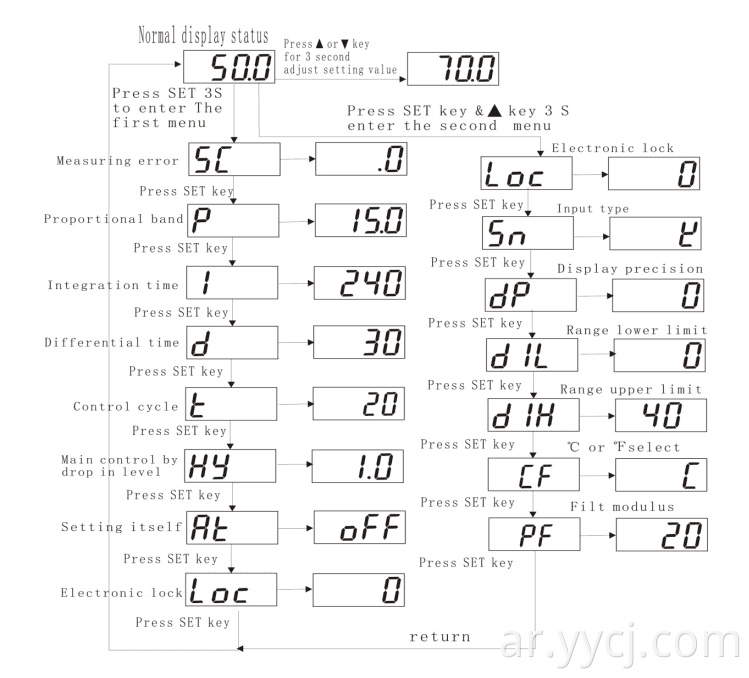

ⅴ 、 مخطط التدفق

ⅵ 、 العملية

1 、 、 electrify بعد أخذ دائرة الطاقة والمستشعر والتحكم وفقًا لمخطط الاتصال ، ثم تبدأ الأداة في اختبار نفسها لمدة ثانية واحدة.

2 、 اضبط قيمة الإعداد

اضغط على ▲ أو ▼ المفتاح 3 Enter Enter إلى حالات الإعداد. اضغط على مفتاح ▲ أو ▼ لتعديل ， لفترة طويلة للضغط على المفتاح يمكن أن يتسارع. بعد التعديل ، اضغط على SET للحفظ والخروج. إذا لم تقم بهذه العملية ، فيمكن القيام بها بنفسها.

3 、 إعداد المعلمة التقنية الداخلية （المعلمة التقنية ارجع إلى الورقة）

(1) القائمة الأولى

اضغط على SET KEY 3 Second Enter في القائمة الأولى ، رمز معلمة عرض النافذة ثم عرض قيمة المعلمة. اضغط على مفتاح ▲ أو ▼ إلى modofy ， لفترة طويلة للضغط على المفتاح يمكن أن يتسارع. . إذا لم تقم بهذه العملية ، فيمكن القيام بها بنفسها.

(2) القائمة الثانية اضغط على SET & ▲ مفتاح للدخول في القائمة الثانية ، وطريقة الإعداد هي نفس القائمة الأولى.

4.

أولاً ، قم بتعيين قيمة الإعداد ، وأدخل القائمة ، وقم بتعيينها ، و at tun int red ， أدخل العداد إلى إعداد الحالة نفسه ， هذه المرة يتبنى المقياس وضع تشغيل/إيقاف تشغيله ، بعد ثلاث مرات زيادة (أول مرة ، قياس القيمة وعرضها عن طريق المنعطفات ؛ مرة أخرى ، قم بتقييم القيمة المقيدة ؛

ⅶ、 شعور النموذج

XMT □ - 3 □ 8 □

1 2 3 4 5

1: الحجم الخارجي وثقب التثبيت (مم)

فارغة: 160 × 80 × 90 152 × 76 A: 96 × 96 × 90 92 × 92

D: 72 × 72 × 90 68 × 68 E: 48 × 96 × 90 44 × 92

F: 96 × 48 × 90 92 × 44 G: 48 × 48 × 100 44 × 44

S: 80 × 160 × 90 76 × 152 ب : 60 × 120 × 90 56 × 116

K: 48 × 24 × 80 44 × 21 FC: 77 × 35 × 76 71 × 29

L ： 35mm DIN دليل التثبيت السكك الحديدية C ： 80 × 120 × 35 تثبيت مجموعة الجدار

2. o طريقة عرض Peration ： "3 '3-مفتاح إعداد تبديل للدفع الناعم ، الشاشة الرقمية للصف المفرد ، يكون لها تعديل PID أو التحكم في/إيقاف

3: إنذار إضافي "0 " لا ينبه أي إنذار ； '1'upper LIMIS

4 ： تصنيف إشارة الدخل : '8'Input يمكن أن تبادل الإشارة مجانًا

5: s uffix ： فارغة ： إخراج الترحيل g ： إخراج ترحيل الحالة الصلبة

A ： مرحلة أحادية على إخراج الزناد الصفر

ⅷ 、 تحليل الأعطال والتخليص

يتبنى XMT*-308 عملية إنتاج متقدمة ، ولديها اختبار صارم قبل مغادرة المصنع ، فهي تعمل على تحسين موثوقية العداد. يحدث الخطأ المعتاد بسبب التشغيل الخاطئ أو إعداد المعلمات. إذا وجدت أن الخطأ لا يمكن أن يتعامل معه ، يرجى تسجيله والاتصال بالوكيل أو الولايات المتحدة. الورقة 8-1 هي الخطأ المعتاد لـ XMT*-308 في التطبيق اليومي ：

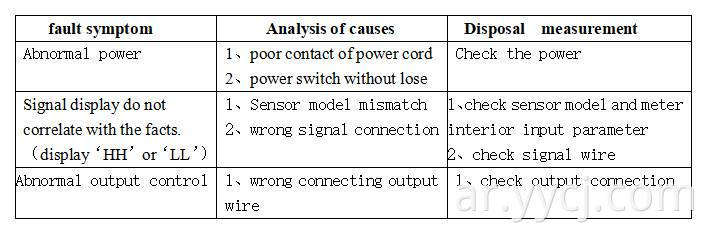

الورقة 8-1 معالجة الأخطاء الشائعة
