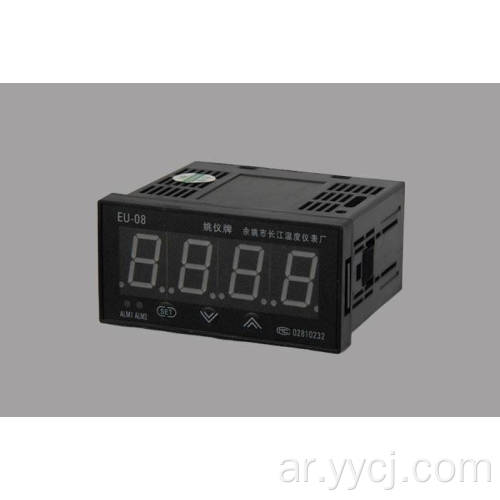

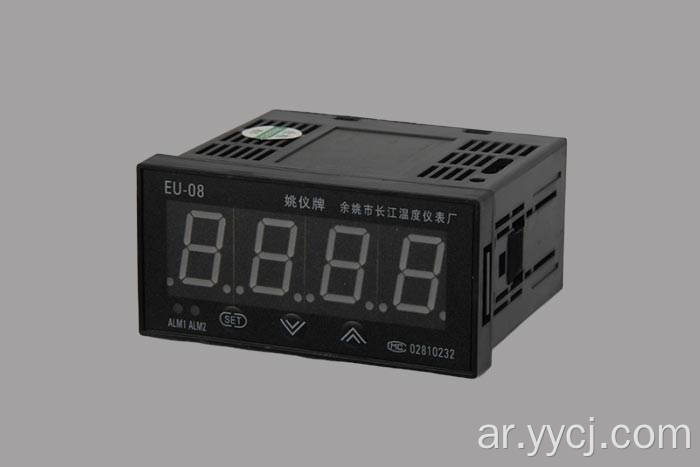

الاتحاد الأوروبي 08 وحدة تحكم درجة الحرارة الذكية المدخلات العالمية

الاتحاد الأوروبي 08RTP

أداة عرض /التحكم في درجة الحرارة الرقمية

ⅰ 、 الفهارس الفنية الرئيسية

1. انحراف القياس ： الفئة ± 0.5 ٪ f · s ± 1B

الانحراف ± 1 ℃

2. نوع الإدخال ： Cu50 (-50 ～ 150.0) 、 Pt100 （-199.9 ～ 600.0） 、 K （-30 ～ 1300） 、

E （-30 ～ 700） 、 J （-30 ～ 900） 、 T （199 ～ 400） 、 S （-30 ～ 1600） 、

R （-30 ～ 1700） 、 0 ～ 10V (-1999 ~ 9999) 、 4 ～ 20ma (-1999 ~ 9999) 、

3. طاقة الاتصال الإخراج الترحيل ： AC220V ، 5A (تحميل المقاومة)

4. إخراج الخطي ： 4 ～ 20mA (يمكن للعميل ضبط بنفسه)

5. إخراج الطاقة: 24VDC

6. 0.8 ＂أنبوب LED وشاشة أربعة أرقام

7. الحجم والثقب التثبيت （مم ： 96 × 48 × 110 92 × 44

8. القوة العاملة ： AC 85V ～ 242V ， 50/60Hz

9. حالة العمل ： 0 ～ 50 ℃ ， الرطوبة النسبية ≤85 ％ ％ دون تآكل وإشعاع كهربائي قوي.

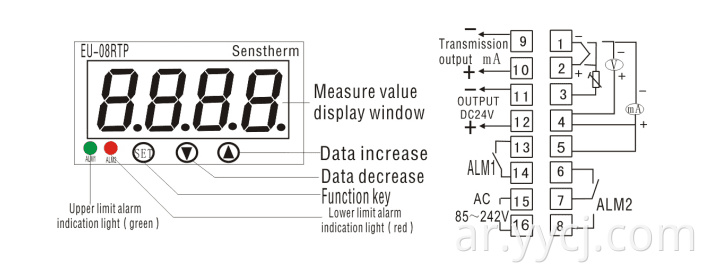

ⅱ 、 لوحة الأدوات ومخطط الاتصال

إشعار: يمكن إدخال الجهد الخطي ～ 10V مباشرةً بواسطة محطة 1、4 ， وإدخال التيار الخطي 4 ～ 20 مللي أمبير يمكن أن يربط 4、5 استخدام الطرفية ثم إشارة الدخل من محطة 1、4.

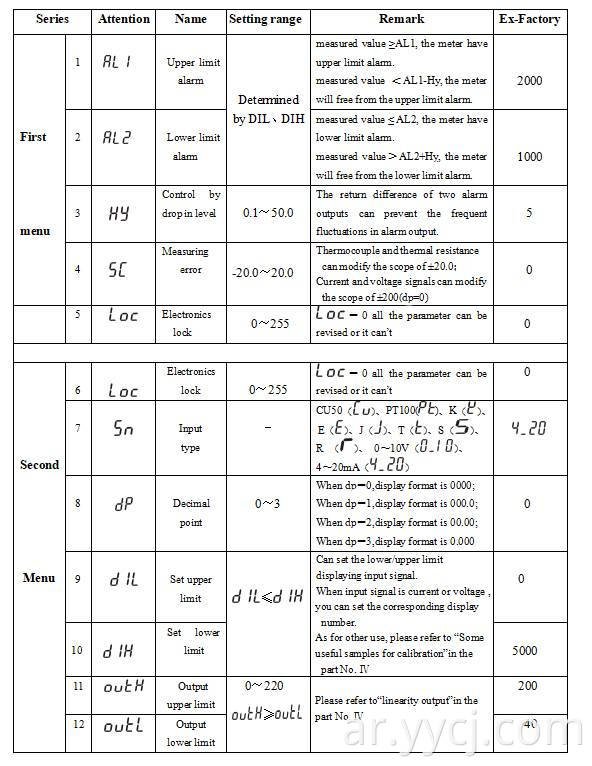

ⅲ 、 المعلمة الداخلية

إشعار: عند إدخال المقاومة الحرارية والمقاومة الحرارية ، فإن النقطة العشرية إعداد نطاق

0 ～ 1 ； عند إدخال التيار والجهد ، إعداد النقطة العشرية نطاق 0 ～ 3。

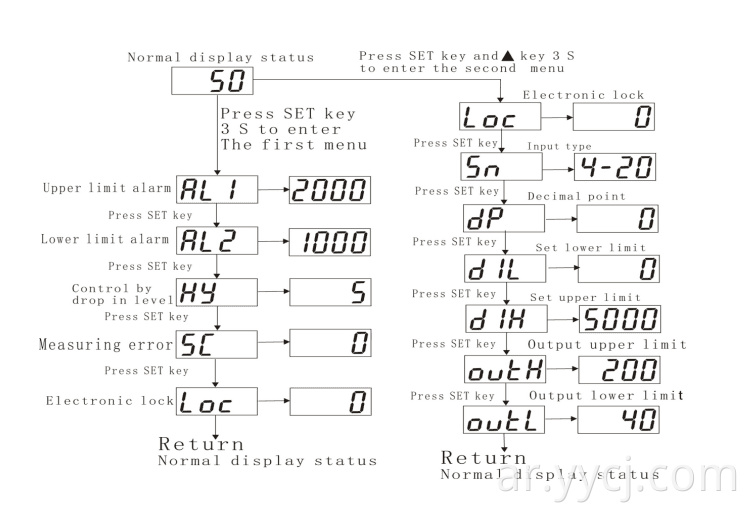

مخطط تدفق العداد ：

عملية متر

1 、 、 electrify بعد أخذ دائرة الطاقة والمستشعر والتحكم وفقًا لمخطط الاتصال ، ثم تبدأ الأداة في اختبار نفسها لمدة ثانية واحدة.

2 、 المعلمة الداخلية إعداد （فهارس تقنية الرجوع إلى الورقة 3-1）

(1) القائمة الأولى

اضغط على SET KEY 3 Second Enter في القائمة الأولى ، رمز معلمة عرض النافذة ، ثم عرض قيمة المعلمة. بعد التعديل ، اضغط على مفتاح SET لحفظه وإدخاله في إعداد الفهرسة التالية. إذا لم تضغط في غضون 10 ثوانٍ على كل مفتاح ، فسيتم الحفاظ على البيانات تلقائيًا وسحب الإعداد. (2) القائمة الثانية

اضغط على Set و ▲ Key 3 Second Enter في القائمة الثانية ، وطريقة الإعداد هي نفس القائمة الأولى.

3 、 إخراج الخطية

المعلمة outh 、 Outl Output Limit و Lower Limit for Linearity Current ； عندما يكون الإخراج 4 ～ 20mA ， Outl ＝ 40 ， outh ＝ 200 ، يمكن للعميل ضبطه بنفسه من خلال توصيل مقياس الذخيرة.

4. بعض العينات المفيدة للمعايرة:

(1). لإدخال 4-20MADC (أو 0-10V) ، مثل

إذا كنت ترغب في عرض 4MA = 0 و 20ma = 1000 ، عادةً ما يتم تعيين DIL = 0 و DIH = 1000. في الحالة ، فإنه يعرض 4MA = 0 و 20ma = 993 ، يرجى إعادة تعيين DIL = 0 و DIH = 1007 للمعايرة. بعد المعايرة ، سيعرض العداد 4MA = 0 و 20mA = 1000 كما تتوقع.

(2). إعداد: من المفيد معايرة مختلفة بين قيمة العرض وقيمة القياس.

على سبيل المثال ، إذا كانت قيمة القياس 3 أكثر أو أقل من صمام العرض ، فقم بتعيين SC = -3 أو 3 للمعايرة.

ⅴ 、 تحليل الأعطال والتخليص

يتبنى الاتحاد الأوروبي 08RTP عملية إنتاج متقدمة ، ولديها اختبار صارم قبل مغادرة المصنع ، فإنه يحسن موثوقية العداد. يكون الخطأ المعتاد ناتجًا عن تشغيل خاطئ أو معلمة. يرجى تسجيله ، والاتصال بالوكيل أو الولايات المتحدة. الورقة 5-1 هي الخطأ المعتاد من الاتحاد الأوروبي 08RTP في التطبيق اليومي ：

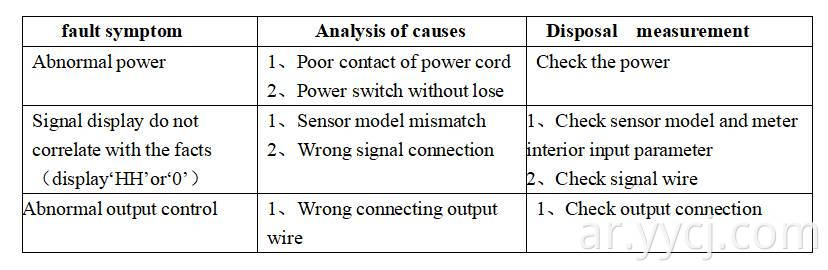

الورقة 5-1 التعامل مع الأخطاء الشائعة

مرفق 1 ： بيان رسالة انتباه المعلمة Meter ورسالة إنجليزية
