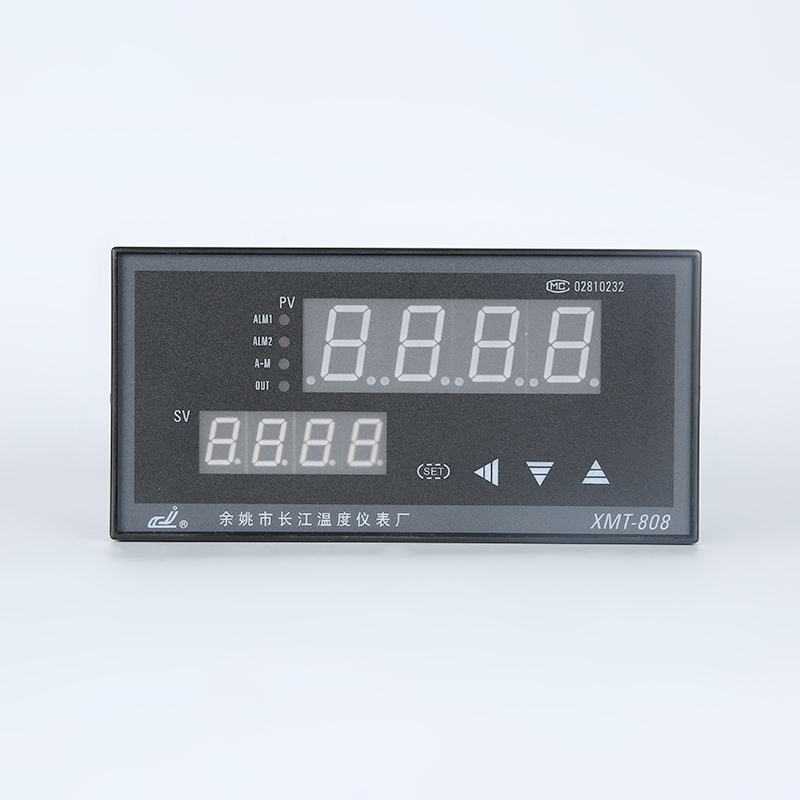

يستخدم جهاز التحكم في درجة الحرارة الذكي من سلسلة XMT * 808 في الوقت الحاضر الحواسيب الصغيرة المتجانسة الأكثر تقدمًا كإطار مركزي، مما يقلل من التجميع المحيطي، ويحسن الموثوقية؛ وهو يعتمد طريقة التحكم للنظرية الغامضة جنبًا إلى جنب مع التحكم PID التقليدي، ويجعل عملية التحكم مع ميزة الاستجابة السريعة، والتجاوز الصغير، ودقة الحالة المستقرة العالية. إنه جهاز تحكم ذكي في درجة الحرارة مع وظيفة الأداء العالي، والموثوقية العالية، والإدخال الكامل، ووظيفته مناسبة لجميع المناسبات المطلوبة لقياس درجة الحرارة والتحكم فيها، كما أنه متوافق مع قياس المعلمات الصناعية الأخرى والتحكم فيها.

إنها تعتمد هيكلًا معياريًا، مما يزيد من تحسين الأداء العام؛ يتم تشغيل العداد بـ 4 مفاتيح، وشاشة LED ذات صف مزدوج لعرض قيمة القياس وقيمة المجموعة أو قيمة القياس وقيمة الإخراج، مع مفتاح يدوي / تلقائي وإعداد وظيفة نفسها؛ مع خاصية الحجم الصغير، استهلاك منخفض للطاقة، تشغيل مريح، ثابت وموثوق للتشغيل؛ وهي الآن تستخدم على نطاق واسع لنظام التحكم الآلي في مجال الآلات والكيماويات والسيراميك والصناعات الخفيفة والمعادن، التحجر، صناعة المعالجة الحرارية.

Ⅱ、المعيار الفني

2.1 、 الإدخال والنطاق (يمكن أن يكون متر واحد متوافقًا):

① المزدوجة الحرارية: K(-50～1300°C)،S(-50～+1700°C)،T(-200～+350°C)،E(0～800°C)،J(0～1000°C)،B(0～1800°C)،N(0～1300°C)،WRe(0～2300°C)

② المقاومة الحرارية: CU50(-50～150°C)، PT100(-20～600°C；)

③ الجهد الخطي: 0～5V،1～5V،0～1V،0～100mV،0～20mV；

④ التيار الخطي (مع مقاومة منتشرة): 0～10mA、0～20mA、4～20mA

⑤ الإدخال الخطي: -1999~+9999 (إعداد المستخدم بحرية)2.2、الدقة:

① الإدخال عن طريق المقاومة الحرارية والجهد الخطي والتيار الخطي 0.5F·S + 1

② المدخلات الحرارية تعتمد مقاومة النحاس أو التجميد لتعويض النهاية الباردة 0.5 F · S + 1 ；

③ على الرغم من أن المقياس يمكن أن يقيس B、S、WRE أثناء درجة الحرارة من 0 إلى 600 درجة مئوية، إلا أن قياسه لا يمكن أن يصل إلى 0.5 درجة؛

④ معدل التفريق: 1、0.1؛

2.3، وقت الاستجابة: ≥ 0.5 ثانية (مجموعات معلمات التصفية 0)

2.4 、 وضع التعديل:

① طريقة التحكم في التشغيل/الإيقاف (يمكن تعديل فرق الإرجاع) ；

② تحكم PID مشترك (مع معلمة وظيفة الإعداد الذاتي)

③ تعديل الذكاء (بما في ذلك تعديل PID الغامض وخوارزمية التحكم المتقدمة مع معلمة وظيفة الإعداد الذاتي) ；

2.5 、 مواصفات الإخراج: إنها تحدد نمطية معلمة الإخراج مباشرة أو بدون نمطية:

① مفتاح إخراج نقطة اتصال التتابع (مفتوح + مغلق): 250VAC / 7A أو 30VDC / 10A؛

② جهد SSR: 12VDC/30mA (ينطبق على قيادة مرحل SSR) ；

③ مخرج نقطة الاتصال مع السيليكون الذي يمكن التحكم فيه: يمكن الاتصال بـ 5～500A في اتجاهين من السيليكون الذي يمكن التحكم فيه؛ اتجاهان منفصلان يمكن التحكم فيهما من السيليكون في الاتجاه المعاكس بالتوازي.

④ خرج التيار الكهربائي للبطانة: يمكن تحديد قيمة التيار الأولي والتيار الطرفي عندما يكون الإخراج 0 ~ 24 مللي أمبير (نطاق الجهد 11 ~ 23VDC) ；

2.6、الاتصال: دعم وضع الاتصال RS485، واعتماد اتفاقية اتصال AIBUS، ومعدل الباود يدعم الاختيار أدناه: 1200 بت في الثانية، 4800 بت في الثانية، 7200 بت في الثانية، 9600 بت في الثانية

2.7 、 إنذار: دعم اثنين من إخراج الاتصال السلبي ، تتابع الاتصال 250VAC / 7A ؛ لديه أربع طرق بما في ذلك الحد الأعلى ، الحد الأدنى ، الانحراف الإيجابي ، الانحراف السلبي. يمكن إخراج طريقتين على الأكثر ؛

2.8 、 التسامح مع الضغط عندما يتم فصله: بين الطاقة الكهربائية ، اتصال التتابع ونهاية الإشارة ، قم بإجراء اختبار تحمل الضغط 2000 فولت 1 ثانية ، لا توجد ظاهرة غير طبيعية ؛

2.9 、 الحركة باليد: تلقائي / يدوي ；

2.10 、 مصدر الطاقة:

① 85 فولت - 242 فولت تيار متردد، 50-60 هرتز؛ استهلاك الطاقة ≥4 واط

② استهلاك الطاقة 24VDC/AC ≥4W ；

③ 220 فولت تيار متردد ± 10% 50 هرتز؛ استهلاك الطاقة ≥4 وات

2.11 ظروف العمل

درجة حرارة البيئة: 0～50 درجة مئوية، الرطوبة ≥85％، لا يوجد تآكل وإزعاج كهرومغناطيسي قوي؛

2.12 、 مصادقة المنتج: مقياس درجة الحرارة من سلسلة XMT * -808 يحصل على مصادقة CE ومصادقة حماية البيئة ROHS.

Ⅲ، اختيار النموذج

3.2 رمز المنتج

XMT □ 8 □ 8 □□

(1) (2) (3) (4) (5)

(1) البعد الخارجي :

فارغ: 160×80×120 فتحة التثبيت 152×76；

أ: 96 × 96 × 110 فتحة التثبيت 92 × 92؛

D: 72 × 72 × 110 فتحة التثبيت 68 × 68؛

E: 48 × 96 × 110 فتحة التثبيت 44 × 92؛

F: 96 × 48 × 110 فتحة التثبيت 92 × 44؛

S:80×160×120 فتحة التثبيت 76×156

G:48×48×110 فتحة التثبيت 44×44

(2) وضع التحكم : '8': مجموعة مفاتيح مكونة من أربعة، وشاشة LED ذات صفين، وتحكم غامض.

(3) إنذار إضافي: '0': لا يوجد إنذار؛ '1': إنذار لمجموعة واحدة؛

'3': مجموعتان من الإنذارات '5': إنذار صوتي

(4) نوع إدخال الإشارة: '8': إشارة تبادلية بحرية

(5) لاحقة:

طريقة إخراج التحكم الرئيسية:

"فارغ": مخرج الاتصال المفتوح والمغلق للمرحل؛

'أ': نبض شرارة أحادي الطور فوق الصفر ；

'A3': نبض شرارة ثلاثي الطور فوق الصفر؛

'B': نبضة شرارة أحادية الطور ومرحلة التحول ；

'B3': نبضة شرارة ذات مرحلة التحول ثلاثية الطور؛

'C': 0～10mA أو 4～20mA خرج تيار كهربائي ثابت

'E': خرج الجهد الخطي؛

'G': تشغيل/إيقاف مرحل الحالة الصلبة (SSR) مخرج التعديل؛

الطرق المساعدة:

'K': مع واجهة وحدة الاتصال RS485 أو RS232؛

"Wt": مع إشارة إخراج الطابعة الصغيرة؛

'V': DC24V، DC12V، DC5V الإخراج؛ 'P': برنامج 30 قطعة
