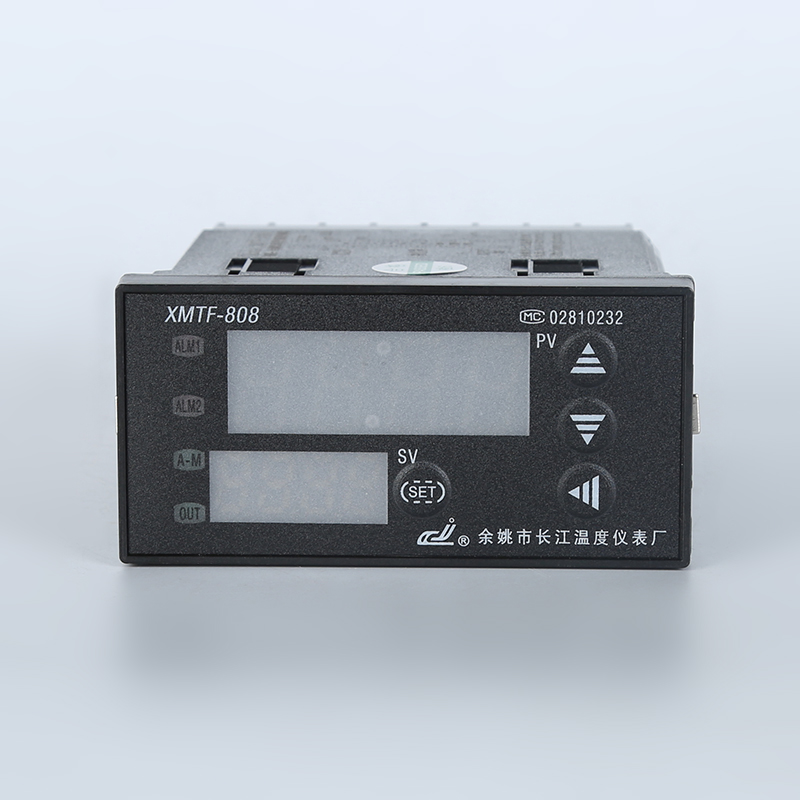

XMTF-818 وحدة تحكم درجة حرارة نوع الإدخال العالمي

XMTF-818 وحدة تحكم درجة حرارة نوع الإدخال العالمي

أدوات درجة الحرارة

العملية م

ⅰ、 المسح

يستخدم جهاز التحكم في درجة حرارة الذكاء في سلسلة XMT*808 الحواسيب الدقيقة المتقدمة الأكثر تقدماً كجهاز حاكم رئيسي ， تقليل التجميع المحيطي ， وتحسين الموثوقية - تتبنى طريقة التحكم في النظرية الغامضة إلى جانب التحكم التقليدي في PID ، وجعل عملية التحكم مع ميزة الاستجابة السريعة الصغيرة الثابتة الثابتة العالية. إنه وحدة تحكم في درجة حرارة الذكاء مع وظيفة عالية الأداء 、 موثوقية عالية 、 المدخلات الكاملة ， وظيفتها مناسبة لجميع المناسبة لقياس درجة الحرارة اللازمة والتحكم - تكون أيضًا متوافقة مع قياس المعلمة الصناعية الأخرى.

يتبنى بنية معيارية-زيادة تحسين الأداء الكلي ； يتم تشغيل العداد مع 4 مفاتيح ، وشاشة الصفوف المزدوجة 4 لعرض قيمة القياس وقيمة المحددة أو قيمة القياس وقيمة الإخراج ، مع التبديل اليدوي /التلقائي والتشغيل الآن على نطاق واسع ، مع مراقبة الجهاز. السيراميك ، صناعة الضوء ، المعادن ، صناعة الدقة ، صناعة المعالجة الحرارية.

ⅱ、 المعيار الفني

2.1 、 الإدخال والمدى （يمكن أن يكون متر واحد متوافق ：

① الحرارية ： K （-50 ～ 1300 ℃） 、 S （-50 ～+1700 ℃ 、 t （-200 ～+350 ℃） 、 E （0 ～ 800 ℃） 、 j （0 ～ 1000 ℃） 、 b （0 ～ 1800 ℃ 、 、 n （0 ～ 1300 ℃） 、 wre (0 ～ 2300 ℃)

② مقاومة حرارية ： Cu50 （-50 ～ 150 ℃） 、 pt100 （-20 ～ 600 ℃）

③ الجهد الخطي ： 0 ～ 5V 、 1 ～ 5V 、 0 ～ 1V 、 0 ～ 100mv 、 0 ～ 20mv ；

④ التيار الخطي （مع مقاومة diffluent） ： 0 ～ 10ma 、 0 ～ 20ma 、 4 ～ 20ma

⑤ إدخال الخطية: -1999 ~+9999 (إعداد المستخدم بحرية) 2.2 、 الدقة ：

① المدخلات عن طريق المقاومة الحرارية والجهد الخطي والخطي الحالي 0.5F · S + 1

② المدخلات الحرارية تتبنى مقاومة النحاس أو تجميد تعويض الطرف البارد 0.5 F · S + 1 ；

③ على الرغم من أن العداد يمكن أن يقيس b 、 s 、 wre خلال درجة الحرارة 0 ～ 600 ℃ ، فإن قياسه لا يمكن أن يصل إلى 0.5 فئة ；

④ معدل التمييز ： 1、0.1 ；

2.3 、 وقت الاستجابة: ≤ 0.5S (تحدد معلمة المرشح 0)

2.4 、 وضع ضبط ：

① طريقة التحكم في/إيقاف التشغيل （يمكن ضبط اختلاف الإرجاع） ；

② التحكم الشائع في PID （مع معلمة وظيفة تحديد الذات）

③ تعديل الذكاء (بما في ذلك تعديل PID الغامض وخوارزمية التحكم المتقدمة مع معلمة وظيفة وضع الذات) ；

2.5 、 مواصفات الإخراج ： إنها تجعل معيار المعلمة الإخراج مباشرة أو بدون نموذج ：

① مفتاح إخراج نقطة الاتصال الترحيل （مفتوح+ مغلق ： 250VAC/7A أو 30VDC/10A ；

② جهد SSR: 12VDC/30MA (تقدم بطلب لقيادة SSR ترحيل) ；

③ إخراج نقطة التلامس مع السيليكون يمكن التحكم فيه: يمكن الاتصال 5 ～ 500A اتجاهين يمكن التحكم في السيليكون ؛ 2 اتجاهات منفصلة يمكن التحكم فيها في الاتجاه المعاكس.

④ إخراج التيار الكهربائي بطانة ： يمكن تحديد قيمة التيار والتيار الطرفي الأولي عندما يكون الإخراج 0 ～ 24MA （نطاق الجهد 11 ～ 23VDC） ；

2.6 、 الاتصال ： دعم RS485Communication Mode ， اعتماد اتفاقية الاتصال AIBUS ， ودعم معدل باود للاختيار أدناه ： 1200BPS 、 4800BPS 、 7200BPS 、 9600BPS

2.7 、 الإنذار: دعم اثنين من إخراج الاتصال السلبي ， الاتصال التابع 250VAC/7A ； لديه أربع طرق بما في ذلك الحد الأعلى ، الحد الأدنى ، الانحراف الإيجابي ، الانحراف السلبي. يمكن أن يخرج طريقتين على الأكثر ；

2.8 、 التسامح مع الضغط عندما يتم فصله ： بين الطاقة الكهربائية ، ملامسة التتابع ونهاية الإشارة ، قم باختبار تحمل الضغط 2000V 1 ، لا توجد ظاهرة غير طبيعية ؛

2.9 、 الحركة باليد: تلقائي /يدوي ；

2.10 、 مصدر الطاقة:

① 85V-242VAC ， 50-60Hz ； استهلاك الطاقة ≤4w

② 24VDC/AC استهلاك الطاقة ≤4W ；

③ 220VAC ± 10 ٪ 50Hz ； استهلاك الطاقةام 4W

2.11 、 ظروف العمل ：

درجة حرارة البيئة: 0 ～ 50 ℃ ， الرطوبة ≤85 ％ ، لا تتآكل واضطراب الكهرومغناطيسية القوية ；

2.12 、 مصادقة المنتج ： XMT*-808 Series Meter Meter الحصول على مصادقة CE ومصادقة حماية البيئة ROHS.

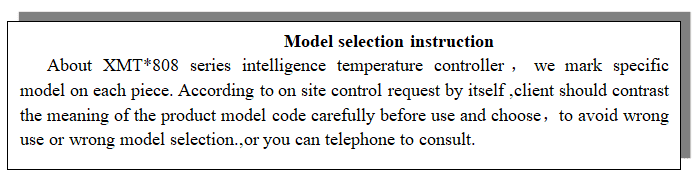

ⅲ、 اختيار النموذج

3.2 رمز المنتج

XMT □ 8 □ 8 □□

（1） (2) (3) (4) (5)

（1） البعد الخارجي ：

فارغة ： 160 × 80 × 120 ثقب التثبيت 152 × 76 ；

A ： 96 × 96 × 110 ثقب التثبيت 92 × 92 ；

D ： 72 × 72 × 110 ثقب التثبيت 68 × 68 ；

E ： 48 × 96 × 110 ثقب التثبيت 44 × 92 ；

F ： 96 × 48 × 110 ثقب التثبيت 92 × 44 ；

S ： 80 × 160 × 120 ثقب التثبيت 76 × 156

G ： 48 × 48 × 110 ثقب التثبيت 44 × 44

（2） وضع التحكم ： "8 '： مجموعة مفاتيح أربعة ، شاشة LED صفان ، التحكم الغامض.

（3） إنذار إضافي ： "0 '： لا إنذار ；' 1 '： إنذار مجموعة واحدة ；

"3 '： اثنان من الإنذارات الجماعية' 5 '： إنذار الصوت

（4） نوع إدخال الإشارة "8 '： تبادل الإشارة بحرية

（5） لاحقة ：

طريقة إخراج التحكم الرئيسية ：

"فارغة" ： RELAY OPEN والمغلق مخرجات الاتصال ；

'A' ： Poster-Phase Over-Zero Spark Pulse ；

"A3" ： نبض شرارة من ثلاث مراحل.

'b' ： نبض شرارة الطور أحادي الطور ；

'b3' ： نبض شرارة التحول من ثلاث مراحل ；

'c' ： 0 ～ 10ma أو 4 ～ 20mA إخراج التيار الكهربائي الثابت

"E '： إخراج الجهد الخطي ；

'g' ： تشغيل/إيقاف تشغيل الحالة الصلبة （SSR） إخراج التعديل ；

طرق مساعدة ：

"K '： مع واجهة وحدة الاتصال RS485 أو RS232 ；

"بالوزن" مع إشارة الخرج الدقيقة ；

'V' ： DC24V 、 DC12V 、 DC5V الإخراج ； 'p' ： 30 برنامج قطاع
